Процедуры ремонта

осмотр

При работе с неглянцевой деревянной отделкой особое внимание следует уделить следующему. При удалении с помощью отвертки или съемника оберните инструменты защитной лентой. Будьте осторожны, чтобы не повредить детали, потому что неглянцевую деревянную отделку легко поцарапать или оторвать. Будьте осторожны с декоративной накладкой и верхней частью дверной обивки. гарнир из дерева (Настоящее дерево), потому что их можно поцарапать или выбрал.

1. 1
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
2. 2
   Снимите модуль передней двери. (См. Кузов — «Модуль передней двери»)
3. 3
   Отсоедините разъемы от привода.



   НЕТ.	Информация о выводе
   	Левая передняя дверь	Правая передняя дверь
   1	COM1	АДЖАР
   2	Центральный мотор	Блокировать/разблокировать
   3	Дверной замок	COM2
   4	Разблокировка ключа	Икс
   5	COM2	Икс
   6	Блокировать/разблокировать	Центральный мотор
   7	АДЖАР	COM1

4. 4
   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подайте напряжение батареи только на мгновение.





5. 5
   Отсоедините разъем выключателя питания от привода замка двери.



6. 6
   Проверьте целостность цепи между клеммами в полузамкнутом состоянии, как показано ниже.





7. 7
   Выполните процедуру сброса заклепки в случае неисправности запирание дверной защелки с электроприводом (автоматический полный запирание). (1) Процедура сброса зажима завершается «Отключите питание». предохранитель двери > Установить предохранитель двери > ЗАЖИГАНИЕ ВКЛЮЧЕНО".

   Предохранители силовых дверей	Место установки предохранителя
   Водительское место	Передняя интеллектуальная распределительная коробка
   Пассажир

8. 8
   Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)
9. 9
   Снимите модуль задней двери. (См. Кузов — «Модуль задней двери»)
10. 10
    Отсоедините разъемы от привода.



    Предохранители силовых дверей	Место установки предохранителя
    Водительское место	Передняя интеллектуальная распределительная коробка
    Пассажир




    НЕТ	Информация о выводе
    	Задняя дверь (левая)	Задняя дверь (правая)
    1	COM1	АДЖАР
    2	Центральный мотор	Блокировать/разблокировать
    3	Икс	COM2
    4	Икс	Икс
    5	COM2	Икс
    6	Блокировать/разблокировать	Центральный мотор
    7	АДЖАР	COM1

11. 11
    Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подайте напряжение батареи только на мгновение.





12. 12
    Отсоедините разъем выключателя питания от привода замка двери.



13. 13
    Проверьте целостность цепи между клеммами в полузамкнутом состоянии, как показано ниже.





14. 14
    Выполните процедуру сброса заклепки в случае неисправности запирание дверной защелки с электроприводом (автоматический полный запирание). (1) Процедура сброса зажима завершается «Отключите питание». предохранитель двери > Установить предохранитель двери > ЗАЖИГАНИЕ ВКЛЮЧЕНО".

    Предохранители силовых дверей	Место установки предохранителя
    Водительское место	Передняя интеллектуальная распределительная коробка
    Пассажир

15. 15
    Снимите обшивку задней двери. (См. Кузов — «Отделка крышки багажника»)
16. 16

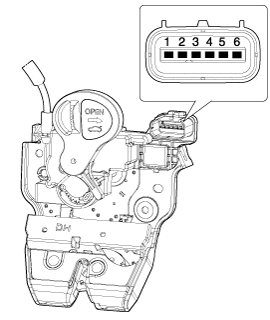

    Отсоедините разъем 6P от привода.



17. 17
    "Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подайте напряжение батареи только на мгновение».





18. 18
    Обратитесь к модулю багажника с электроприводом для проверки автомобиля с опцией багажника с электроприводом.
19. 19
    Отсоедините клеммы аккумулятора (-).
20. 20
    Снимите заднюю панель чтения (Кузов - "Задняя панель крышки багажника")
21. 21
    Снимите обшивку крышки багажника (Кузов - "Отделка крышки багажника")
22. 22
    Снимите узел переключателя открытия багажника (А), предварительно ослабив монтажный зажим.



23. 23
    Отсоедините разъем, снимите переключатель открытия багажника (А).
