Состояние охранной сигнализации [состояние B/A]
Б/А государство
|
Описание
|
СНЯТЬ С ОХРАНЫ
|
|
1.
|
Это состояние, когда режим «ОХРАНА» выключен.
|
|
2.
|
Если открыты все двери или капот и задняя дверь, звуковой сигнал тревоги не подается.
|
|
3.
|
Индикатор безопасности продолжает мигать при выключенном зажигании и гаснет при включенном ACC.
|
|

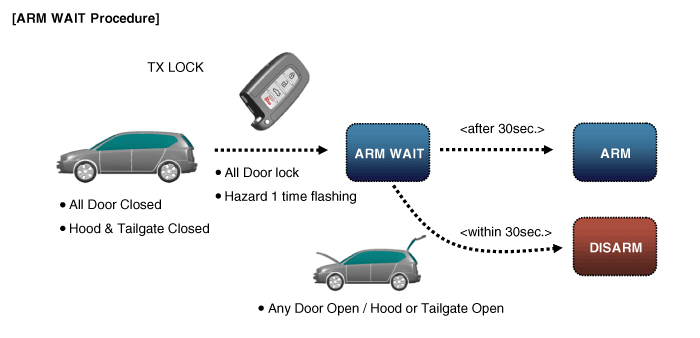

ПОДГОТОВКА
|
|
1.
|
Если BCM получает сигналы блокировки от пульта дистанционного управления или
Пассивный замок (спецификация Smart Key) или ключ от водительской двери
блокировки с выполнением условий для «ARM WAIT», BCM ожидает
30 секунд после вывода сигнала «Закрыто все двери» перед входом
Режим «ОЖИДАНИЕ ОХРАНЫ».
|
|
2.
|
В течение 30 секунд в режиме «ОХРАНА ОЖИДАНИЯ» звуковой сигнал тревоги не подается, а режим «ОХРАНА» отключается даже в случае взлома.
|
|
3.
|
Ни при каких условиях нельзя напрямую войти в режим «ОХРАНА», минуя режим «ОЖИДАНИЕ ОХРАНЫ».
|
|
4.
|
Индикатор безопасности остается включенным в течение 30 секунд режима «ОЖИДАНИЕ ОХРАНЫ».
|
|
? Примечание. Для автомобиля, оснащенного системой Smart Key, тот же процесс применяется к функции пассивного запирания дверей.
Б/А государство
|
Описание
|

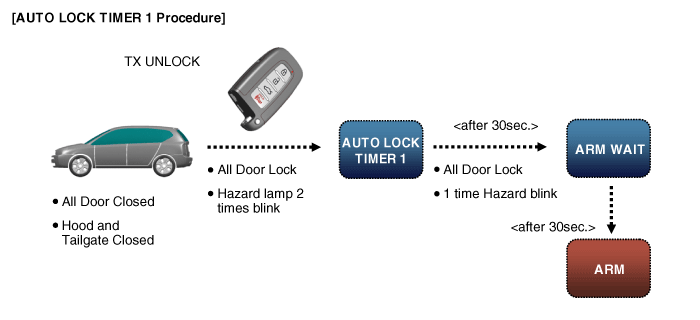

ТАЙМЕР АВТОБЛОКИРОВКИ 1
|
|
1.
|
Это аналогичная функция RELOCK (автоматическая система блокировки через 30 секунд).
|
|
2.
|
Если кнопка UNLOCK на пульте дистанционного управления нажата с «ARM
ОЖИДАНИЕ» или в режиме «ОХРАНА» все двери
разблокируется, а затем запускается таймер, установленный на 30 секунд.
|
|
3.
|
По истечении 30 секунд BCM автоматически выдает сигнал блокировки всех дверей и переходит в режим «ОХРАНА ОЖИДАНИЯ».
|
|
4.
|
По истечении ТАЙМЕРА АВТОБЛОКИРОВКИ 1 (30 секунд) BCM автоматически переходит в режим «ОХРАНА» через режим «ОХРАНА ОЖИДАНИЯ» (30 секунд).
|
|
5.
|
В случае, если водитель по ошибке нажмет кнопку РАЗБЛОКИРОВАТЬ,
эта функция безопасности позволяет автомобилю переходить в режим «ARM» после 60
секунды.
|
|
6.
|
Индикатор безопасности продолжает мигать в течение всего процесса AUTO LOCK TIMER1.
|
|
? Примечание. Для автомобиля, оснащенного системой Smart Key, тот же процесс применяется к функции пассивного запирания дверей.
Б/А государство
|
Описание
|

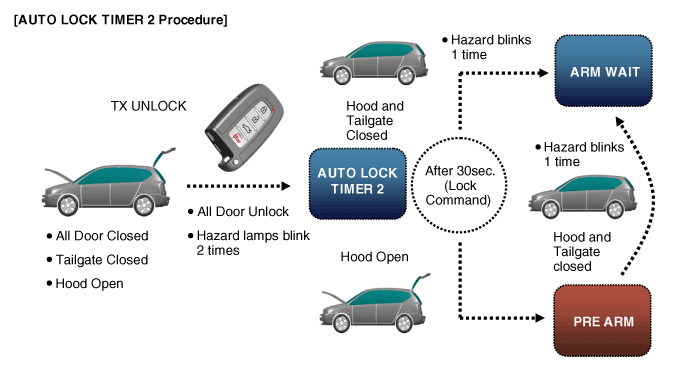

ТАЙМЕР АВТОБЛОКИРОВКИ 2
|
|
1.
|
У него та же цель, что и у ТАЙМЕРА АВТОБЛОКИРОВКИ 1, но условия работы другие.
|
|
2.
|
Эта функция работает, если кнопка РАЗБЛОКИРОВАТЬ на пульте
нажимается, когда все двери закрыты, кроме капота или двери багажника.
Через 30 секунд автомобиль автоматически переходит в режим блокировки дверей.
|
|
3.
|
Но по истечению 30 секунд невозможно перейти в «ARM».
WAIT», потому что капот или задняя дверь открыты (режим «PRE ARM» отключен).
сохраняется).
|
|
4.
|
Как только капот или задняя дверь закрываются, автомобиль автоматически переходит в режим «ОХРАНА» с помощью «ОХРАНА ОЖИДАНИЯ».
|
|
5.
|
Во время ТАЙМЕРА АВТОБЛОКИРОВКИ 2 индикатор безопасности продолжает мигать.
|
|
? Примечание. Для автомобиля, оснащенного системой Smart Key, тот же процесс применяется к функции пассивного запирания дверей.
Б/А государство
|
Описание
|

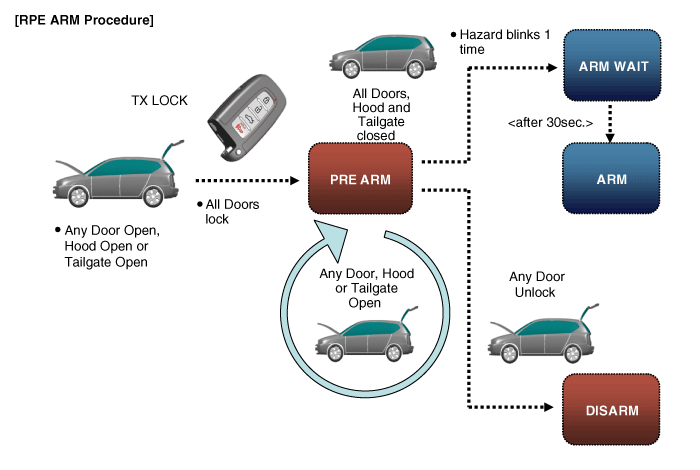

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА
|
1-1) Это состояние непосредственно перед входом в режим «ОХРАНА» после завершения таймера 2 АВТОБЛОКИРОВКИ и закрытия всех дверей.
1-2)
Если водитель закрывает капот или заднюю дверь, аварийная сигнализация мигает один раз и
затем автомобиль автоматически переходит в режим «ARM» через «ARM WAIT».
режим.
2-1) Если нажать кнопку LOCK при открытой хотя бы одной из всех дверей, капота и багажника, включается режим «ПРЕДВАРИТЕЛЬНАЯ ОХРАНА».
2-2)
Поскольку подается сигнал запирания всех дверей, но условия для
«ARM WAIT» не выполняется, автомобиль остается в режиме ожидания
и входит в режим ОХРАНА через режим ОЖИДАНИЯ ПОСТАНОВКИ, как только открытая дверь
закрыто.
2-3) В случае обнаружения вторжения в режиме ПРЕДОХРАНЕНИЯ автомобиль переходит в режим СНЯТИЕ С ОХРАНЫ.
2-4) Индикатор безопасности продолжает мигать в режиме PRE ARM.
|
Б/А государство
|
Описание
|
RE ARM
|
|
1.
|
В состоянии "ПОВТОРНАЯ ОХРАНА", если вторжение автомобиля
Обнаружено, мигание и звуковой сигнал снова активируются, и состояние
переходит в режим БУДИЛЬНИК.
|
|
2.
|
Состояние охранной сигнализации переходит в режим ПОВТОРНОЙ ОХРАНЫ по истечении 27-секундного таймера.
|
|
3.
|
Индикатор безопасности продолжает мигать.
|
|
Б/А государство
|
Описание
|

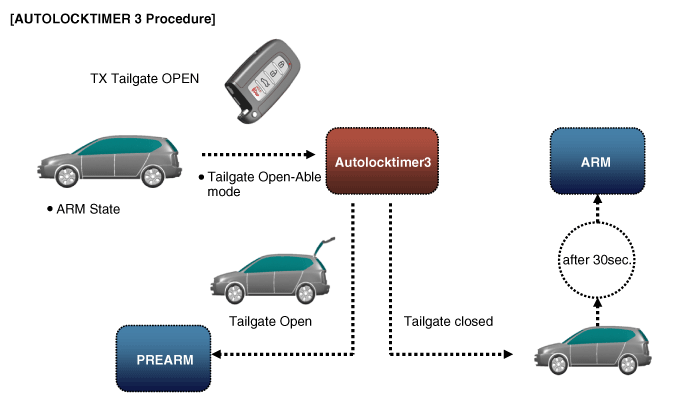

ТАЙМЕР АВТОБЛОКИРОВКИ3
|
|
1.
|
Состояние B/A изменяется на «AUTOLockTIMER3» при выполнении команды TX-Tailgate.
|
|
2.
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «ARMWAIT», когда «30sec.» таймер истекает, когда все двери заперты и закрыты.
|
|
3.
|
Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыта.
|
|
4.
|
В состоянии «AUTOLOCKTIMER3» таймер «30 сек.»
бег. Если этот таймер истек, состояние переходит в состояние «PREARM» с
Задняя дверь открыта.
|
|
5.
|
В этом состоянии индикатор безопасности продолжает мигать
|
|
Б/А государство
|
Описание
|
УДЕРЖАНИЕ РУКИ
(Удержание тревоги: Магистраль)
?Вариант без PTL
|
|
1.
|
Режим «ARM HOLD» аналогичен существующему режиму удержания транковой тревоги.
|
|
2.
|
Если багажник открывается с пульта (включая смарт-ключ)
в режиме ARM автомобиль переходит в режим ARM HOLD, который удерживает
охранная сигнализация только для открытого багажника.
|
|
3.
|
Пока багажник закрыт, режим ARM HOLD сохраняется без перерыва.
|
|
4.
|
Когда открытый багажник закрывается, таймер устанавливается на 30 секунд
начинает работать. В течение 30 секунд режима ARM HOLD охранная сигнализация не работает.
не гаснет, если багажник открыт.
|
|
5.
|
По прошествии 30 секунд после закрытия багажника автомобиль сразу переходит в режим охраны.
|
|
6.
|
Во время ОХРАНА больше сохраняется режим ОХРАНЫ для дверей и
капот, поэтому при обнаружении вторжения через любую дверь или капот срабатывает охранная сигнализация.
нормально гаснет.
|
|
7.
|
Индикатор безопасности продолжает мигать в режиме ARM HOLD.
|
|
Примечание 1: ARM HOLD — это режим, который откладывает активацию режима ARM.
только для багажника. В режиме ARM HOLD режим ARM применяется к дверям.
и капюшон.
Примечание 2: При использовании ключа зажигания для открытия багажника
Функция ARM HOLD работает так же, при условии, что «Ключ от двери»
Функция «Охранная сигнализация» должна быть включена.
ARM HOLD на основе ключа выключен и использование ключа для открытия багажника
определяется как кража и выдается сигнал тревоги.
Б/А государство
|
Описание
|
RE ARM
(режим ARM снова включен)
|
|
1.
|
Если дверь, капот и багажник после выхода из режима ТРЕВОГА закрыты, это означает, что режим ОХРАНА снова включен.
|
|
2.
|
В это время состояние привода (дверь запирается/отпирается)
пренебрегается и режим ОХРАНА сохраняется до тех пор, пока не будет подан сигнал дистанционного управления.
получено (нормальный режим ARM).
|
|
3.
|
В этом режиме индикатор безопасности продолжает мигать.
|
|
ПЕРЕЗАГРУЗИТЬ
|
|
1.
|
При извлечении батареи в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА включается режим СБРОСА.
|
|
2.
|
Когда батарея установлена после СБРОСА, сигнализация о краже
работа возобновляется.(вместо оставшегося вывода, цикл 27 секунд
ON/10 секунд OFF повторяется три раза)
|
|
Б/А государство
|
Описание
|
KEY ON 30-секундная деактивация
(вариант без смарт-ключа)
|
|
1.
|
Для автомобиля без опции смарт-ключа, если он ждет 30
секунд при включенном зажигании в режиме ALARM, автомобиль входит в
Режим СНЯТИЯ.
|
|
2.
|
Даже до того, как пройдет 30 секунд, если двигатель запустится (генератор
Напряжение на клемме "L" HI: передается от кластерного модуля в CAN.
данные), сигнализация о краже мгновенно деактивируется (Без блокировки зажигания:
Система иммобилайзера применяется в качестве основной функции, поэтому зажигание
система обычно управляется зарегистрированным ключом иммобилайзера во время
тревожный.
?Для автомобиля со смарт-ключом сигнализация отключается сразу после аутентификации смарт-ключа.
|
|
При включенном режиме ОХРАНА ОТКРЫТИЕ багажника и центральное отпирание дверей не разрешены.
|
|
1.
|
С момента, когда транспортное средство переходит в режим ОЖИДАНИЯ НА ОХРАНУ,
активация всех дверных замков с помощью пульта дистанционного управления или смарт-ключа,
центральный выключатель отпирания дверей внутреннего выключателя отпирания двери багажника или DDM
& ADM (переключатель стеклоподъемников сиденья водителя и пассажира)
неполноценный. (предотвращение краж)
?Функция в равной степени применяется к режимам ARM WAIT/ARM/ALARM/RE ARM.
|
|
