Электрическая система кузова
/
Модуль управления кузовным оборудованием (BCM)
/ Компоненты и расположение компонентов
| КОМПОНЕНТЫ |
※ Внутренний зуммер: зуммер системы помощи при парковке

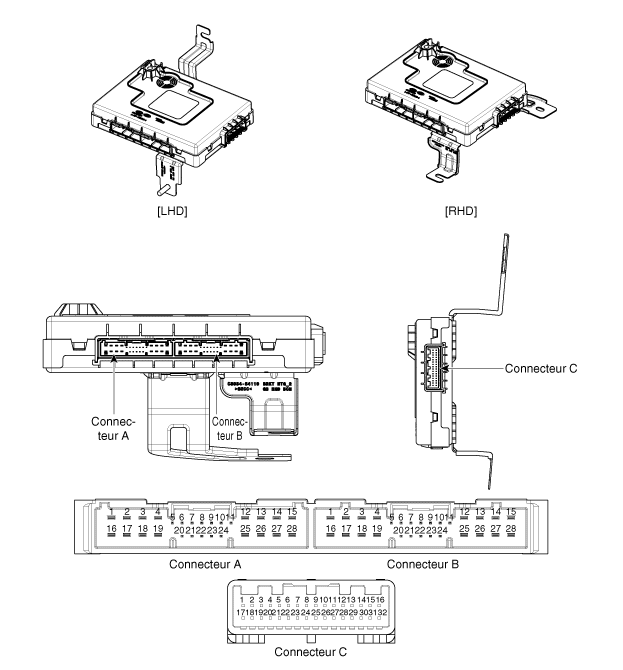

ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ
|
НЕТ
|
РАЗЪЕМ А
|
РАЗЪЕМ Б
|
C-РАЗЪЕМ
|
|
1
|
Выход правого заднего указателя поворота
|
Выход правой статической поворотной фары
|
-
|
|
2
|
Выход левого заднего указателя поворота
|
BATT (+)_статический проблесковый маячок
|
Запись опции боковой подушки безопасности
|
|
3
|
Выходная мощность мигающего света
|
Выход левой статической поворотной фары
|
Вход переключателя отключения PAS
|
|
4
|
-
|
Релейный выход разблокировки двери водителя
|
Выключатель света заднего хода переднего стеклоочистителя
|
|
5
|
Выход индикатора дверного замка
|
Релейный выход отпирания двери
|
Вход переключателя заднего омывателя
|
|
6
|
Выходной сигнал индикатора ремня безопасности заднего левого сиденья
|
Вход переключателя открывания люка
|
-
|
|
7
|
Выходной сигнал индикатора правого заднего ремня безопасности
|
Реле переднего стеклоочистителя (верхнее)
|
Выход реле разблокировки багажника
|
|
8
|
Ввод состояния парковки дворников
|
Выход активации электрического стеклоподъемника безопасности
|
-
|
|
9
|
Запись опции PAS
|
Вход реле заднего стеклоочистителя
|
-
|
|
10
|
-
|
Вход переключателя заднего стеклоочистителя
|
Релейный выход звукового сигнала
|
|
11
|
-
|
Вход переключателя переднего стеклоочистителя
|
-
|
|
12
|
-
|
Вход переключателя дальнего света
|
Вход выключателя дверного замка
|
|
13
|
Кузов-CAN (сверху)
|
LIN-связь (RPAS)
|
-
|
|
14
|
Кузов-CAN (снизу)
|
Связь LIN (датчик дождя)
|
Переключатель со вставленным ключом
|
|
15
|
масса
|
Сила складывания зеркал
|
ВСЕ 1
|
|
16
|
Выход правого переднего указателя поворота
|
-
|
БАТТ (+)
|
|
17
|
Выход левого переднего указателя поворота
|
Переключатель переднего стеклоочистителя (об., внутр.)
|
масса
|
|
18
|
Мощность потолочного освещения
|
Выход индикатора безопасности
|
Входной сигнал столкновения
|
|
19
|
Вход датчика автоматического освещения
|
Выход реле заднего обогревателя
|
Вход переключателя заднего обогревателя
|
|
20
|
Выходная мощность автоматического освещения
|
Выход пробуждения навигации
|
Вход переключателя тормоза
|
|
21
|
Выходной сигнал индикатора правого заднего ремня безопасности
|
Выход реле дверного замка
|
Вход переключателя переднего омывателя/стеклоочистителя
|
|
22
|
Коммуникация (диагностика)
|
Реле переднего стеклоочистителя (низкое)
|
С многофункциональным переключателем
|
|
23
|
-
|
Вход выключателя противотуманных фар
|
Вход переключателя автоматического складывания
|
|
24
|
-
|
Вход для мигающего переключателя
|
-
|
|
25
|
Выход на землю с автоматическим освещением
|
Вход выключателя света
|
-
|
|
26
|
PAS отключить вывод флага
|
Выход передних задних фонарей
|
-
|
|
27
|
Выход соленоида банкомата
|
Зеркальная складная розетка
|
-
|
|
28
|
Выходной сигнал индикатора ремня безопасности AST
|
Зеркальное разворачивание выхода
|
-
|
|
29
|
|
|
Вход выключателя аварийной сигнализации
|
|
30
|
-
|
||
|
31
|
ВСЕ 2
|
||
|
32
|
вход АСС
|
Технические характеристики
Технические характеристики
Элемент
Технические характеристики
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
ДС 9 - 16...
Принципиальные диаграммы
Принципиальная электрическая схема
...
