Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Порядок ремонта

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система кузова / Модуль управления кузовным оборудованием (BCM) / Процедуры ремонта

ДЕПОЗИТ
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите центральную панель приборной панели.
(Обратитесь к группе «Кузов» — «Приборная панель»)
3.
Снимите блок BCM (А) после ослабления гайки и отсоедините разъемы (В).

СРЕДСТВО
1.
Установите БКМ.
2.
Установите центральную панель приборной панели.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
Диагностика BCM с помощью GDS

1.
Электрическую систему тела можно быстро диагностировать дефектных деталей с помощью системы диагностики автомобиля (ГДС).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка и отображение кода ошибки (DTC)
(2)
Текущие данные: проверка состояния входных/выходных данных системный вывод
(3)
Тест привода: проверка условий эксплуатации системы
(4)
Дополнительная функция: кроме управления, например, опция система и настройка нулевой точки
2.
Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.
3.
Выберите «Модуль управления кузовным оборудованием (BCM)».
4.

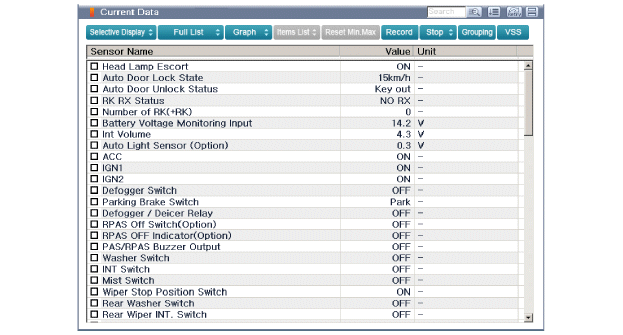

Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные.
Входные/выходные данные для датчиков, соответствующих BCM, могут быть проверенным.

5.

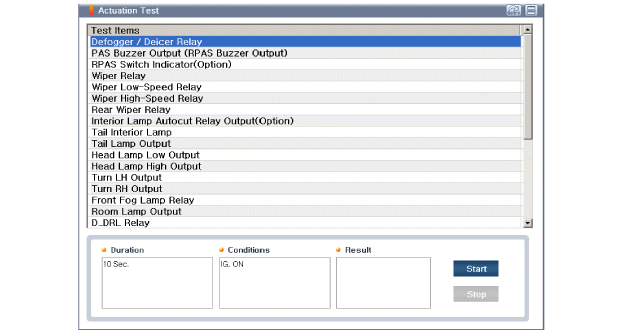

Если вы управляете операцией данных каждого модуля, выберите «Активационный тест».

6.

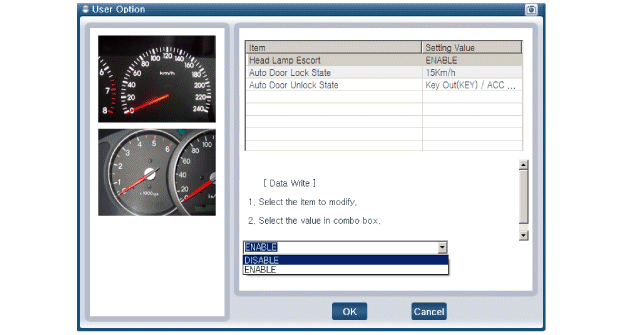

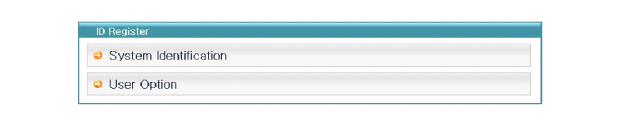

Если вы хотите изменить параметр пользователя, выберите «параметр пользователя».
