Hyundai i-20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобиля: Блок управления ABS Компоненты и расположение узлов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Система торможения
/
АБС (антиблокировочная тормозная система)
/ Компоненты блока управления ABS и их расположение

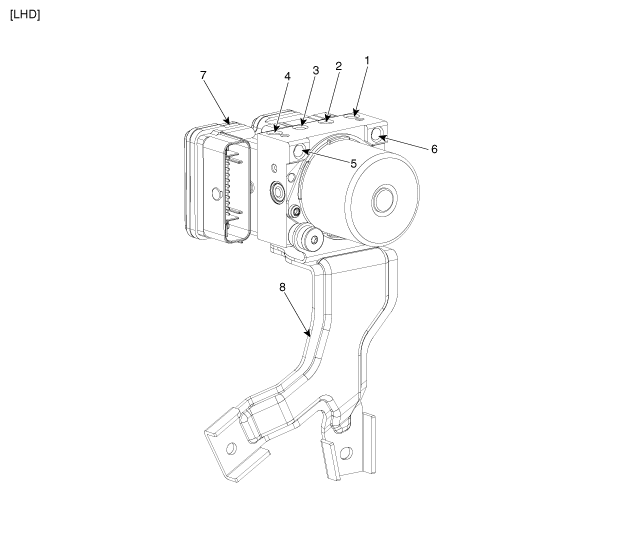

| КОМПОНЕНТЫ |
|
1. Правая передняя труба
2. Левая задняя труба 3. Правая задняя труба 4. Левая передняя труба |
5.МС2
6.МС1 7. Модуль управления АБС (HECU) 8. Поддержка |
|

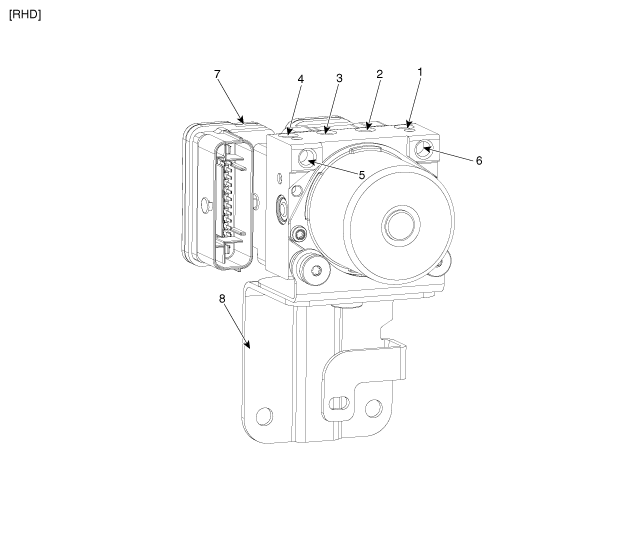

1. Правая передняя труба
2. Левая задняя труба 3. Правая задняя труба 4. Левая передняя труба |
5.МС2
6.МС1 7. Модуль управления АБС (HECU) 8. Поддержка |
