Hyundai i-20 (RU) 2014-2023 Руководство по ремонту автомобиля: МОТОР СТЕКЛООЧИСТИТЕЛЯ

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / МОТОР ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ Процедуры ремонта

ДЕПОЗИТ
1.
Снимите колпачок (В) и гайки, затем снимите рычаг стеклоочистителя (А).
Момент затяжки:
22,6 ~ 26,5 Н·м (2,3 ~ 2,7 кгс·м, 16,6 ~ 19,5 фунт-фут)

2.
При необходимости ослабьте фиксатор щетки стеклоочистителя. потянув вверх и сняв щетку стеклоочистителя с радиуса внутри рычага стеклоочистителя.

3.
Снимите уплотнитель и верхнюю крышку капота (A). после снятия 4-контактного фиксатора.

4.
Отсоедините шланг омывателя (В)
5.
Снимите двигатель стеклоочистителя и соединительную группу (A) после снял 2 болта.

6.
Отсоедините разъем электродвигателя стеклоочистителя (А) от узла. тяга и мотор стеклоочистителя.

Перед снятием мотора стеклоочистителя и узла рычажный механизм, убедитесь, что рычажный механизм остановлен в положении автоматическое отключение.
7.
Снимите верхнюю тягу (А) с рычага электродвигателя стеклоочистителя.

Перед снятием мотора стеклоочистителя и узла рычажный механизм, убедитесь, что рычажный механизм остановлен в положении автоматическое отключение.

Для правильной установки рычага стартера двигателя дворник, убедитесь, что рычажный механизм выровнен с начните руку по прямой линии и контролируйте угол каждой связь.
Будьте осторожны, чтобы не перекрутить крепление.
8.
Удерживая рычаг стартера электродвигателя стеклоочистителя, снимите верхнюю тягу (А) стартера электродвигателя стеклоочистителя.

9.
Снимите двигатель переднего стеклоочистителя (А) и крышку двигателя. стеклоочиститель (В).

СРЕДСТВО
1.
Установите мотор стеклоочистителя.
2.
Установите стеклоочиститель на крышку электродвигателя стеклоочистителя. с болтами (5 шт.).

Момент затяжки:
6,4 ~ 6,6 Н·м (0,65 ~ 0,67 кгс·м, 4,7 ~ 4,8 фунт-сила-фут)
Не применяйте крутящий момент, так как может деформация отверстия трубы. После деформации формы уже невозможно гарантировать нормальную работу.
3.
Установите электродвигатель стеклоочистителя на кузов автомобиля.
Момент затяжки:
6,9 ~ 10,8 Н·м (0,70 ~ 1,10 кгс·м, 5,09 ~ 7,96 фунт-фут)
4.
Перед установкой шаровой опоры рычага стеклоочистителя на пусковом рычаге двигателя, подключите разъем питания двигателя.
5.
Включите переключатель, чтобы включить двигатель стеклоочистителя и выключить между.
6.
Поместите шаровое гнездо и закрепите шаровое гнездо на дужках тяга стеклоочистителя к шарику стартера двигателя.
7.
Включите питание ключом от машины и поместите переключатель для отключения дворников во время нормальной работы. (Позиция Автомобильная стоянка)
8.
Установите ниши ветрового стекла.
9.
Установите рычаг и щетку стеклоочистителя ветрового стекла.
Момент затяжки:
22,6 ~ 26,5 Н·м (2,3 ~ 2,7 кгс·м, 16,6 ~ 19,5 фунт-фут)
–
Мотор стеклоочистителя должен работать, чтобы обеспечить что он находится в положении автоматической остановки.
При необходимости отрегулируйте рычаг и щетку стеклоочистителя.
10.

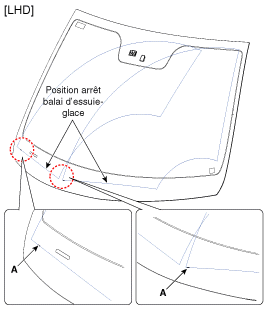

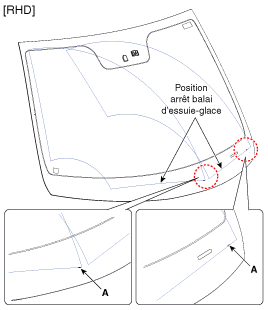

Установите щетку и вал стеклоочистителя в положение упора. авто.
A: положение автоматической остановки (щетка)

Контроль
ПРОВЕРКА РАБОТЫ ПЕРЕДАЧИ
1.
Снимите разъем (А) с электродвигателя стеклоочистителя.

НЕТ
Описание
ЛЕВЫЙ ПРИВОД
1
МАССА
2
СТОЯНКА
3
Низкая скорость
4
Высокоскоростной

2.
Отсоедините положительный (+) кабель аккумулятора от клеммы 3 и аккумулятора. отрицательный (-) к клемме 1.
3.
Убедитесь, что двигатель работает на низкой скорости.
4.
Подсоедините положительный (+) кабель аккумулятора к клемме 4 и аккумулятору. отрицательный (-) к клемме 2.
5.
Убедитесь, что двигатель работает на высокой скорости.
6.
Проверьте качество стирки.
Распространенными причинами заражения являются насекомые, материалы из деревьев и обработка горячим воском используется на некоторых автомойках. Если щетки не работают должным образом, очистите стекло и щетки с хорошим моющим средством или мягким моющим средством и промыть много чистой воды.
