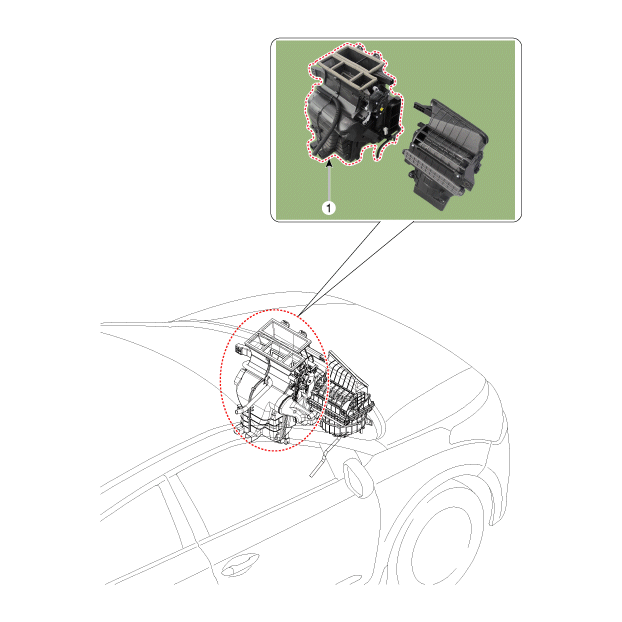

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Отопительный агрегат

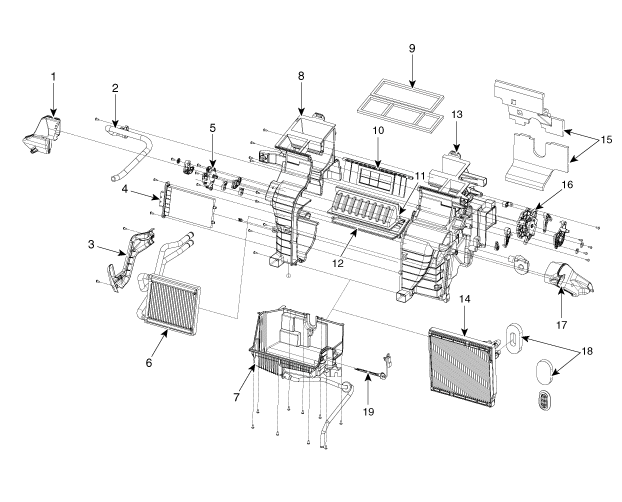

Компоненты

1. Жидкостная линия разбрызгиватель (слева)
2. Сливной шланг в сборе
3. Крышка радиатора отопителя
4. Нагреватель PTC
5. Температурный привод
6. Радиатор в сборе
7. Нижняя крышка нагревателя

8. Корпус отопителя [G]
9. Прокладка воздуховода
10. Вентиляционная заслонка
11. Сборка передней двери
12. Температурный затвор в сборе
13. Корпус отопителя [D]
14. Блок активной зоны испарителя

15. Блок колодки НВХ отопление
16. Активатор режима
17. Линия орошения [D]
18. Фланцевая прокладка
19. Датчик температуры испарителя

Процедуры ремонта отопителя

ЗАМЕНА Если поддеть плоской отверткой или инструментом гарнир...
