Hyundai i-20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобилей: Блок вентилятора, узлы и расположение узлов
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Отопление, вентиляция и кондиционирование воздуха
/
ВОЗДУХОДУВКА
/ Компоненты блока воздуходувки и расположение компонентов

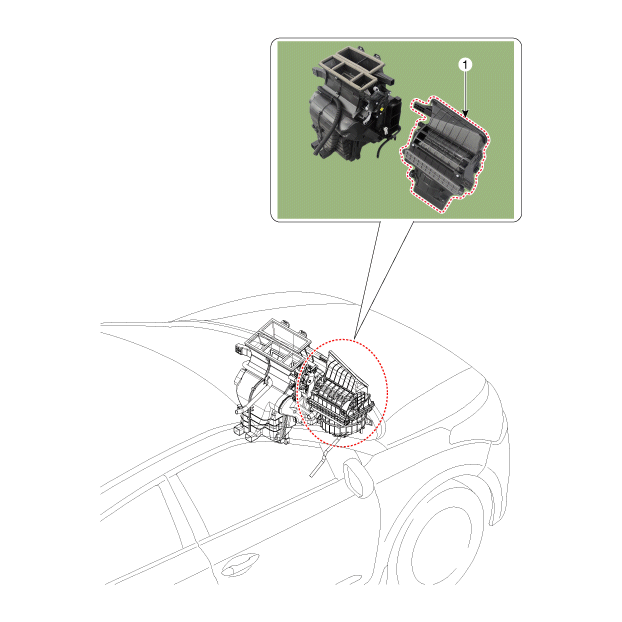

| РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ |
|
1. Вентилятор в сборе
|

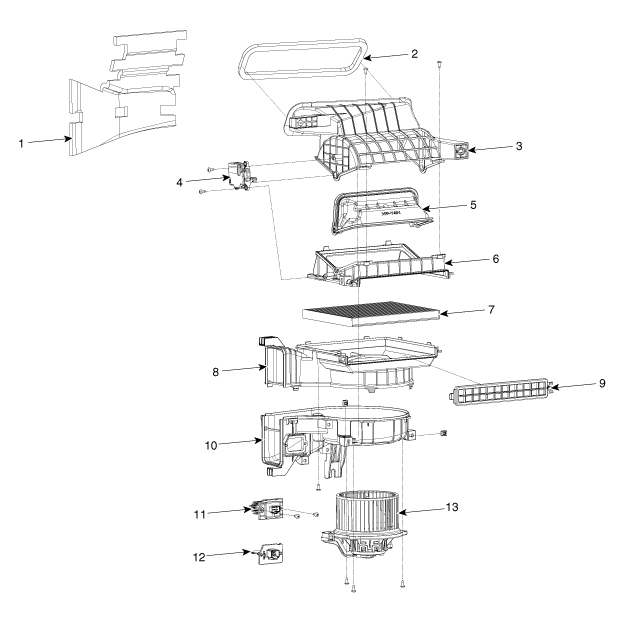

| КОМПОНЕНТЫ |
|
1. Башмак воздуходувки НВХ
2. Впускная прокладка 3. Корпус впускной трубы 4. Активатор приема 5. Впускной клапан 6. Нижняя крышка воздухозаборника 7. Воздушный фильтр |
8. Верхняя крышка
аэродинамическая труба
9. Узел крышки фильтра 10. Нижний корпус вентилятора 11.Mosfet блока питания 12. Сопротивление 13. Двигатель вентилятора |
ВОЗДУХОДУВКА
...
Процедуры ремонта блока воздуходувки
ЗАМЕНА
Если поддеть плоской отверткой или инструментом
гарнир...
