Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Порядок ремонта блока отопителя

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Отопление, вентиляция и кондиционирование воздуха / ВОЗДУХОДУВКА / Процедуры ремонта блока воздуходувки

ЗАМЕНА
Если поддеть плоской отверткой или инструментом накладки рычага, оберните ее защитной лентой и приклейте Обклейте поврежденные части лентой, чтобы предотвратить повреждение.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Восстановите хладагент с помощью системы восстановления/рециркуляции/заправки.
3.
Когда двигатель остынет, слейте охлаждающую жидкость из радиатор.
(См. Механическая система двигателя — «Охлаждающая жидкость»)
4.
Снимите верхнюю крышку капота.
(См. Группа кузовных работ — «Верхняя крышка тента»)
5.
Снимите мотор стеклоочистителя.
(См. Электрическая система кузова — «Электродвигатель стеклоочистителя». До".)
6.
Ослабив крепежную гайку, снимите крышку регулятора. (В).
Момент затяжки:
7,8 ~ 11,7 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,6 фунт-фут)

7.
Снимите болты и расширительный клапан (А) с сердцевины испарителя.
Момент затяжки:
7,8 ~ 11,7 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,6 фунт-фут)

•
Заглушите или загерметизируйте трубы сразу после отсоединен для предотвращения загрязнения влагой или пылью.
•
При установке заменить на новую прокладку торический.
8.
Отсоедините впускной (А) и выпускной (В) гибкие шланги от системы. отопления.

•
Вытекает охлаждающая жидкость при отключении шланги; слейте его в дренажный поддон. Убеждаться чтобы хладагент не пролился на электрические части или окрашенные поверхности. В случае утечки хладагента, немедленно промойте его.
9.
Отверните болты крепления поперечины капота.

10.
Снимите обе стороны переднего сиденья в сборе.
(См. Кузов — «Переднее сиденье»)
11.
Снимите напольную консоль в сборе.
(См. Группу кузовов — «Консоль пола»)
12.
Снимите нижнюю панель аварийной подушки.
(См. Тело — «Нижняя приборная панель»)
13.
Снимите боковую крышку с подушки безопасности.
(См. Кузов — «Центральная приборная панель»)
14.
Снимите обе стороны облицовки передней стойки.
(См. Кузов — «Облицовка передней стойки»)
15.
Снимите обе стороны боковой обшивки капота.
(См. Кузов — «Боковой молдинг капота»)
16.
Снимите нижнюю панель с облицовки рулевой колонки.
(См. Кузов — «Крышка рулевой колонки»)
17.
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
18.
Удалите мультиконтакт.
(См. Электрическая система кузова — «Многофункциональный переключатель».)
19.
Опустите рулевую колонку после ослабления болтов крепления фиксация.
(См. Группу систем рулевого управления — Колонка и вал направление)
20.
Снимите рычаг переключения передач в сборе.
(См. Система автоматической коробки передач — «Рычаг переключения передач»)
21.
Отделите радиатор, чтобы освободить место для снятия защиты. воздуха.
22.
Снимите задний воздуховод (А), отстегнув зажимы.

23.
Отсоедините разъем (А) от модуля управления подушками безопасности (SRSCM).

24.
Отсоедините разъемы от распределительной коробки (А).

25.
Отсоедините разъемы мультибокса (А).
(со стороны водителя)

[Со стороны пассажира]

26.
Отсоедините разъемы (А) и фиксирующие зажимы в стойке. До.
(со стороны водителя)

[Со стороны пассажира]

27.
Снимите сливной шланг (А).

28.

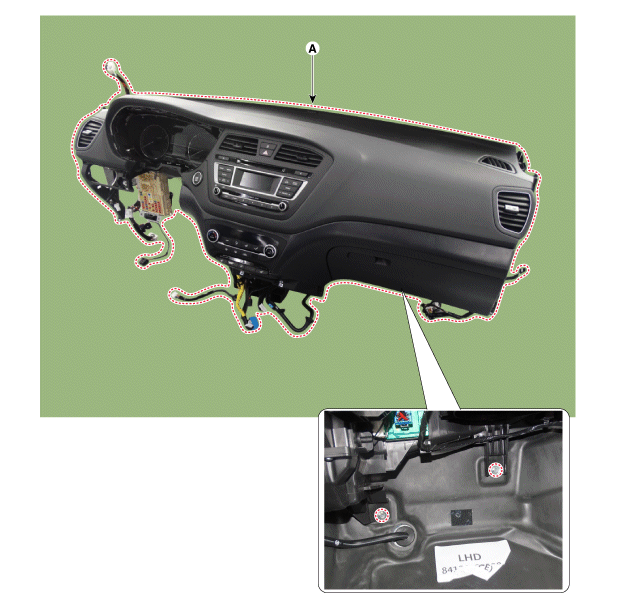

Открутив болты, снимите главную панель приборов. и поперечину тента (А) одновременно.

29.
Отсоедините разъемы блока вентилятора и отопителя.
(1)
Отсоедините разъем электродвигателя вентилятора (А) и снимите затем зажимы для фиксации проводки.

(2)
Отсоедините разъем силового MOSFET (A), разъем датчика температуры испарителя (B), а затем снимите зажимы проводки.

(3)
Отсоедините разъем привода впуска (А), разъем активатор режима (B), а затем снимите фиксирующие зажимы. проводка.

(4)
Отсоедините разъем привода регулятора температуры. а затем снимите зажимы крепления проводки.

30.

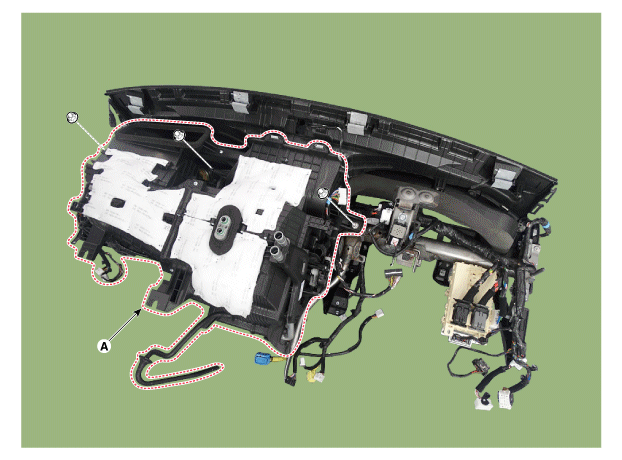

Снимите блок вентилятора и отопителя (А) с приборной панели (В). после ослабления крепежных гаек.

31.
Отделите блок вентилятора (B) от блока обогрева (A) после ослабьте винты.

32.
Для установки выполните процедуру, обратную снятию.
