Hyundai i-30: Лампы накаливания / Лампа заднего комбинированного фонаря замена

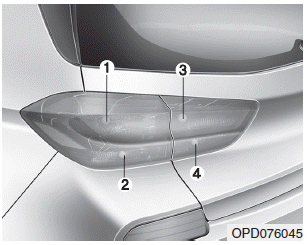

Тип А (5 дверей)

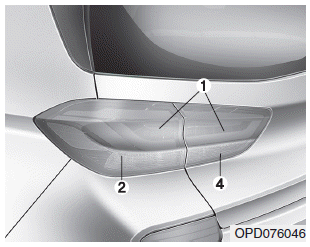

Тип Б (5-дверный)

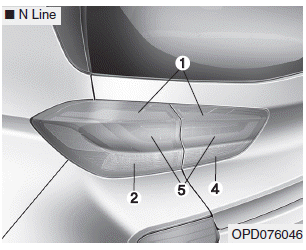

Тип C (5-дверный, 5-дверный (линия N))

(1) стоп-сигнал/задний фонарь
(2) Лампа указателя поворота
(3) Задний фонарь
(4) Резервная лампа
(5) стоп-сигнал

Стоп-сигнал/задний фонарь (тип A) и поверните сигнальная лампа

1. Выключите двигатель.

2. Откройте заднюю дверь.

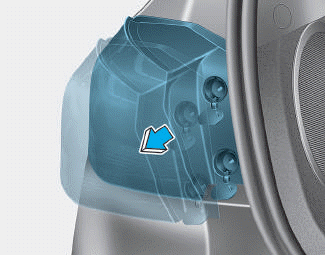

3. Откройте фиксатор узла лампы. винтовые крышки.

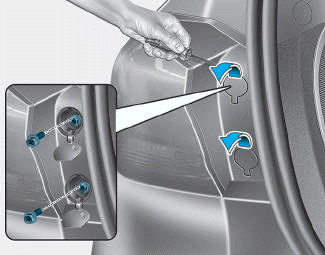

4. Ослабьте стопорный узел лампы. винты крестовой отверткой.

5. Снимите заднюю комбинацию лампа в сборе из кузова автомобиль.

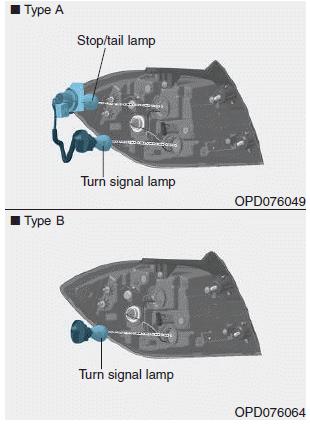

6. Снимите розетку с сборка путем поворота гнезда против часовой стрелки до тех пор, пока выступы на розетка совмещена с прорезями на Ассамблея.

7. Выньте лампочку из патрона. нажав на нее и повернув против часовой стрелки до тех пор, пока выступы на лампа совмещена с прорезями в разъем. Вытяните лампочку из разъем.

8. Вставьте новую лампочку, вставив ее в гнездо и поворачивая его до тех пор, пока он фиксируется на месте.

9. Установите розетку в сборку совместив выступы на розетка с прорезями в сборе. Вставьте розетку в сборка и поверните розетку по часовой стрелке.

10. Установите узел лампы на место. кузов транспортного средства.

Стоп-сигнал/задний фонарь (тип B, тип C)

Если светодиодная лампа не работает, мы рекомендую иметь автомобиль проверено авторизованным HYUNDAI ремонтник.

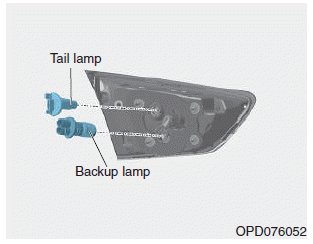

Тип A - Задний фонарь и фонарь заднего хода

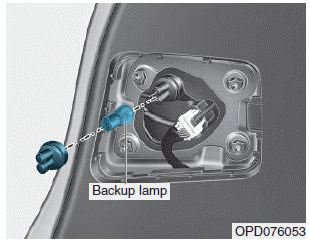

Тип B, Тип C - Резервная лампа

1. Выключите двигатель.

2. Откройте заднюю дверь.

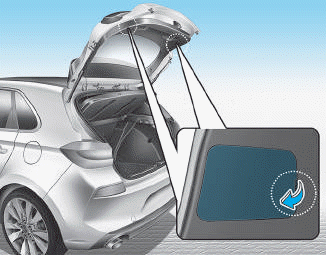

3. Снимите сервисную крышку с помощью плоская отвертка.

Введите

4. Снимите розетку с сборка путем поворота гнезда против часовой стрелки до тех пор, пока выступы на розетка совмещена с прорезями на Ассамблея.

5. Снимите лампочку, потянув за нее. прямо.

6. Вставьте новую лампочку, вставив ее в гнездо и поворачивая его до тех пор, пока он фиксируется на месте.

7. Установите розетку в сборку. путем совмещения выступов на сокете с прорезями в сборе. Вставьте розетку в сборку и поверните разъем по часовой стрелке.

8. Установите на место сервисную крышку.

Тип Б, Тип С

4. Снимите лампочку, потянув за нее. прямо.

5. Вставьте новую лампочку, вставив ее в гнездо и поворачивая его до тех пор, пока он фиксируется на месте.

6. Установите розетку в сборку. путем совмещения выступов на сокете с прорезями в сборе. Вставьте розетку в сборку и поверните разъем по часовой стрелке.

7. Установите на место сервисную крышку.

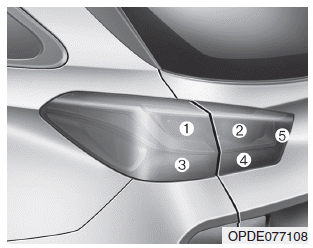

Тип D (универсал)

(1) стоп-сигнал/задний фонарь
(2) Задний фонарь
(3) Лампа указателя поворота
(4) Фонарь заднего хода
(5) Задний противотуманный фонарь

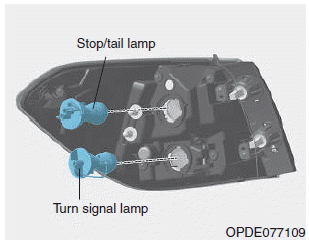

Стоп-сигнал/задний фонарь и указатель поворота

1. Выключите двигатель.

2. Откройте заднюю дверь.

3. Откройте фиксатор узла лампы. винтовые крышки.

4. Ослабьте стопорный узел лампы. винты крестовой отверткой.

5. Снимите заднюю комбинацию лампа в сборе из кузова автомобиль.

6. Снимите розетку с узла повернув розетку против часовой стрелки до выступов на розетке совместите с прорезями на сборке.

7. Выньте лампочку из патрона, нажимая на него и вращая против часовой стрелки до выступов на лампочке совместите с прорезями в розетке. Тянуть лампочка из патрона.

8. Вставьте новую лампочку, вставив ее в гнездо и поверните его до фиксации на место.

9. Установите розетку в сборку, совместив выступы на розетке с пазы в сборе. Нажмите гнездо в сборку и поверните гнездо по часовой стрелке.

10. Установите узел лампы на место. кузов транспортного средства.

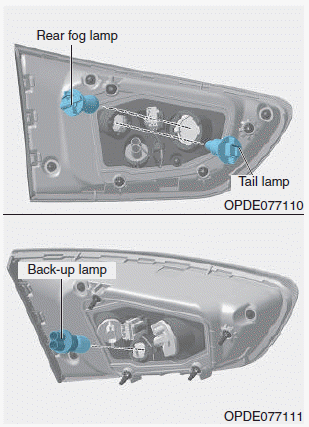

Задний фонарь, фонарь заднего хода и задний фонарь противотуманная фара

1. Выключите двигатель.

2. Откройте заднюю дверь.

3. Снимите сервисную крышку с помощью плоская отвертка.

4. Снимите розетку с сборка путем поворота гнезда против часовой стрелки до тех пор, пока выступы на розетка совмещена с прорезями на Ассамблея.

5. Снимите лампочку, потянув за нее. прямо.

6. Вставьте новую лампочку, вставив ее в гнездо и поворачивая его до тех пор, пока он фиксируется на месте.

7. Установите розетку в сборку. путем совмещения выступов на сокете с прорезями в сборе. Вставьте розетку в сборку и поверните разъем по часовой стрелке.

8. Установите на место сервисную крышку.

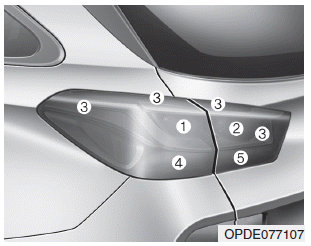

Тип Е (универсал)

(1) стоп-сигнал
(2) стоп-сигнал/задний противотуманный фонарь
(3) Задний фонарь
(4) Лампа указателя поворота
(5) Фонарь заднего хода

Стоп-сигнал, задний фонарь и стоп-сигнал фонарь/задний противотуманный фонарь

Если светодиодная лампа не работает, мы рекомендую иметь автомобиль проверено авторизованным HYUNDAI ремонтник.

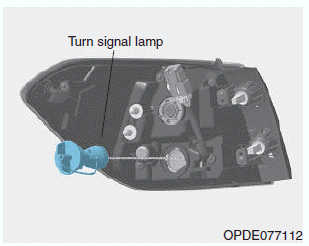

Лампа указателя поворота

1. Выключите двигатель.

2. Откройте заднюю дверь.

3. Откройте фиксатор узла лампы. винтовые крышки.

4. Ослабьте стопорный узел лампы. винты крестовой отверткой.

5. Снимите заднюю комбинацию лампа в сборе из кузова автомобиль.

6. Снимите розетку с узла повернув розетку против часовой стрелки до выступов на розетке совместите с прорезями на сборке.

7. Выньте лампочку из патрона, нажимая на него и вращая против часовой стрелки до выступов на лампочке совместите с прорезями в розетке. Тянуть лампочка из патрона.

8. Вставьте новую лампочку, вставив ее в гнездо и поверните его до фиксации на место.

9. Установите розетку в сборку, совместив выступы на розетке с пазы в сборе. Нажмите гнездо в сборку и поверните разъем по часовой стрелке.

10. Установите узел лампы на место. кузов транспортного средства

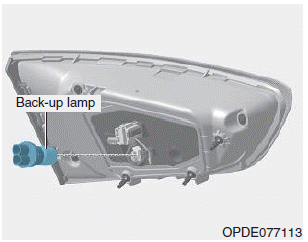

Резервная лампа

1. Выключите двигатель.

2. Откройте заднюю дверь.

3. Снимите сервисную крышку с помощью плоская отвертка.

4. Снимите розетку с сборка путем поворота гнезда против часовой стрелки до тех пор, пока выступы на розетка совмещена с прорезями на Ассамблея.

5. Снимите лампочку, потянув за нее. прямо.

6. Вставьте новую лампочку, вставив ее в гнездо и поворачивая его до тех пор, пока он фиксируется на месте.

7. Установите розетку в сборку. путем совмещения выступов на сокете с прорезями в сборе. Вставьте розетку в сборку и поверните разъем по часовой стрелке.

8. Установите на место сервисную крышку.
