Тормозная система
Принципиальные схемы вакуумного насоса
Место в руководстве: Тормозная система
~1мин чтения

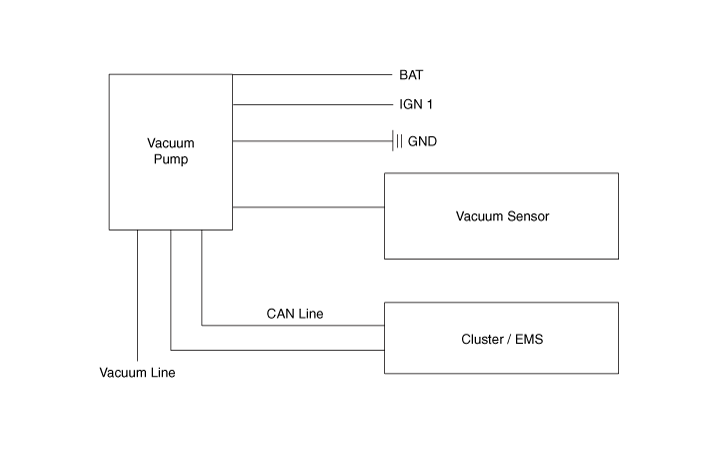

Схематические диаграммы

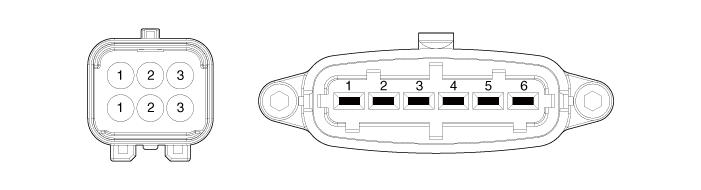

Терминальная функция
| Терминал | Описание | Цвет провода |
| 1 | Земля | Черный |
| 2 | Может высокий | Белый |
| 3 | Может низкий | Желтый |
| 4 | Датчик вакуума | Розовый |
| 5 | IGN 1 | Синий |
| 6 | Батарея (+) | Синий |
