Hyundai Palisade: Каретка дифференциала в сборе / Расположение узлов и компонентов

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Карданный вал и ось / Дифференциальная несущая сборка / Компоненты и расположение компонентов

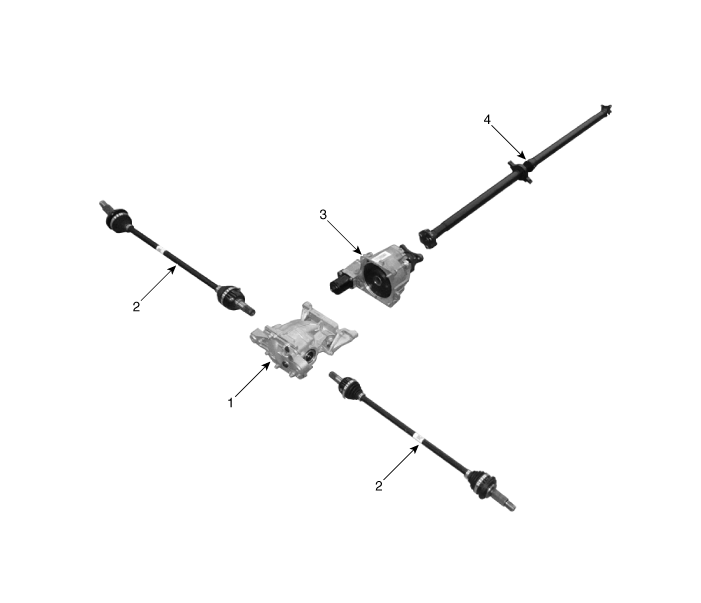

Расположение компонентов

Hyundai Palisade. Components and components location

1. Каретка заднего дифференциала сборка
2. Задний карданный вал в сборе

3. Муфта в сборе
4. Карданный вал в сборе

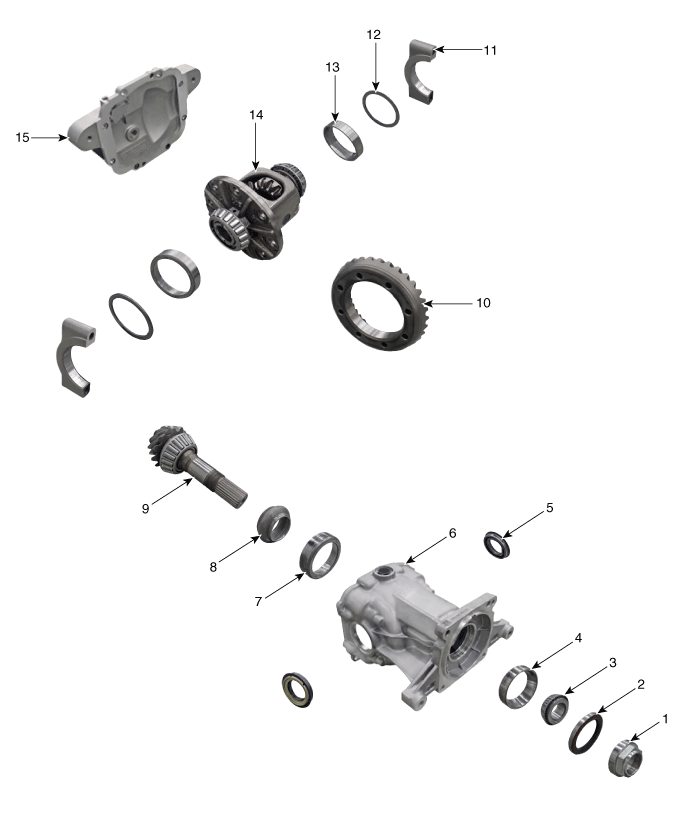

Компоненты

Hyundai Palisade. Components and components location

1. Контргайка шестерни
2. Сальник шестерни
3. Передний подшипник шестерни
4. Наружное кольцо переднего подшипника шестерни.
5. Сальник дифференциала
6. Дифференциальный случай
7. Наружное кольцо заднего подшипника шестерни.
8. Распорка подшипника шестерни

9. Привод
10. Зубчатый венец
11. Крышка подшипника
12. Распорка
13. Наружное кольцо бокового подшипника.
14. Картер шестерни в сборе
15. Задняя крышка дифференциала.

Дифференциальная несущая сборка

Процедуры ремонта

Удаление 1. Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен. 2...
