Hyundai Palisade: напольная консоль/консольный подлокотник

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Напольная консоль / Консольный подлокотник

Компоненты и расположение компонентов

Расположение компонента

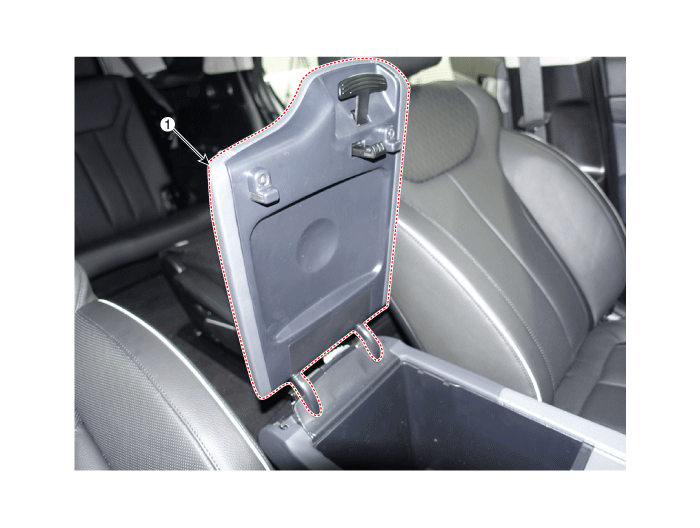

Hyundai Palisade. Components and components location

1. Консольный подлокотник

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

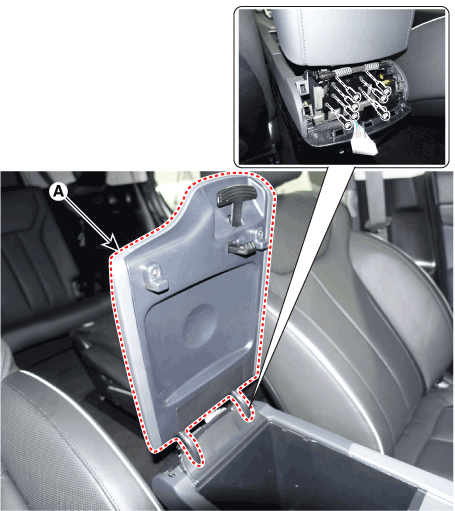

1.	Ослабьте крепежные винты и снимите подлокотник консоли (А).

2.	Для установки выполните процедуру удаления в обратном порядке.
