Hyundai Palisade: напольная консоль / крышка задней консоли

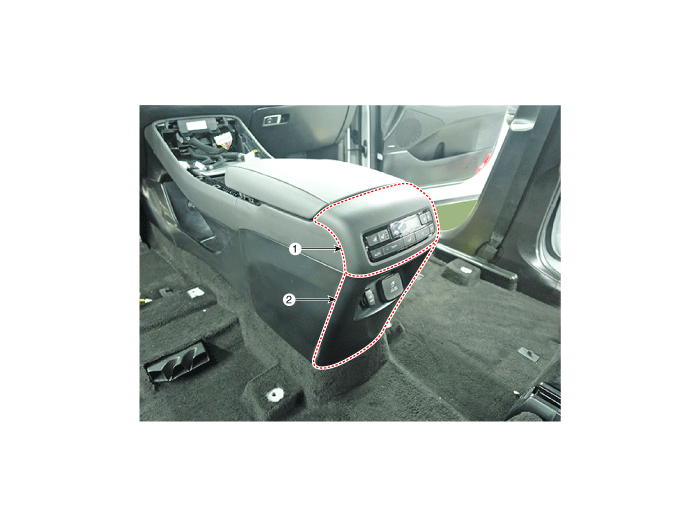

Компоненты и расположение компонентов
1. Верхняя крышка задней консоли
|
2. Задняя консоль под крышкой
|
Процедуры ремонта
[Верхний]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|

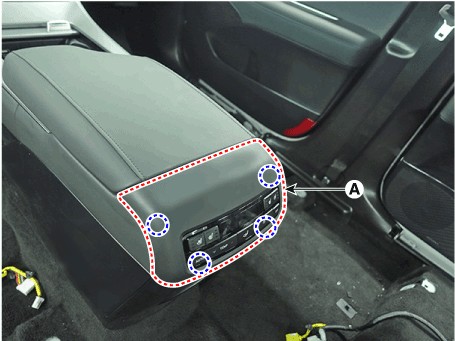

С помощью плоской отвертки или съемника снимите заднюю консоль.
верхняя крышка (А).
|
|
2.
|

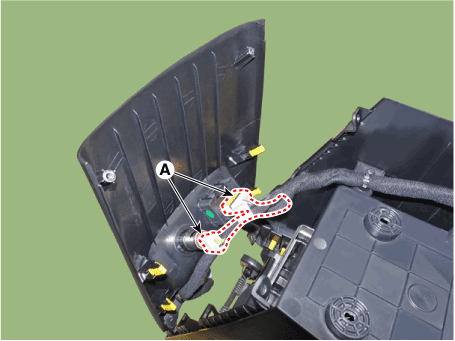

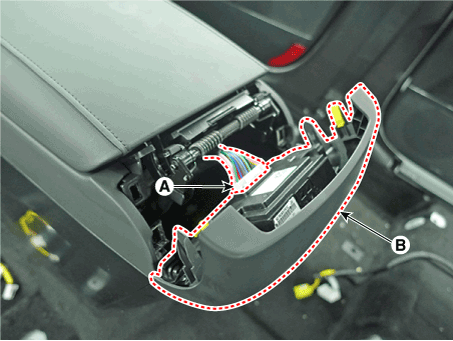

Разъедините разъем верхней крышки задней консоли (А) и снимите заднюю
верхняя крышка консоли (B).
|
|
3.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Убедитесь, что разъем подключен правильно.
|
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
[Под]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите заднюю консоль в сборе.
(См. Консоль пола — «Сборка консоли пола»)
|
|
2.
|

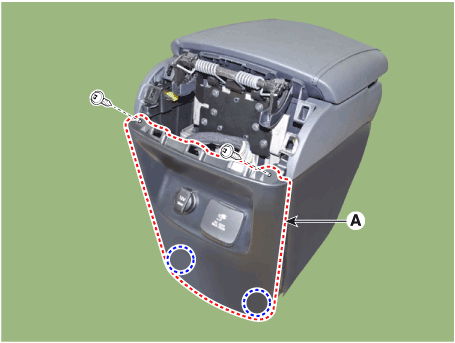

Ослабьте крепежные винты и снимите нижнюю крышку задней консоли (А).
|
|
3.
|
Нажмите на стопорный штифт и разъедините разъем (А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Убедитесь, что разъем подключен правильно.
|
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
