Сборка напольной консоли

Компоненты и расположение компонентов

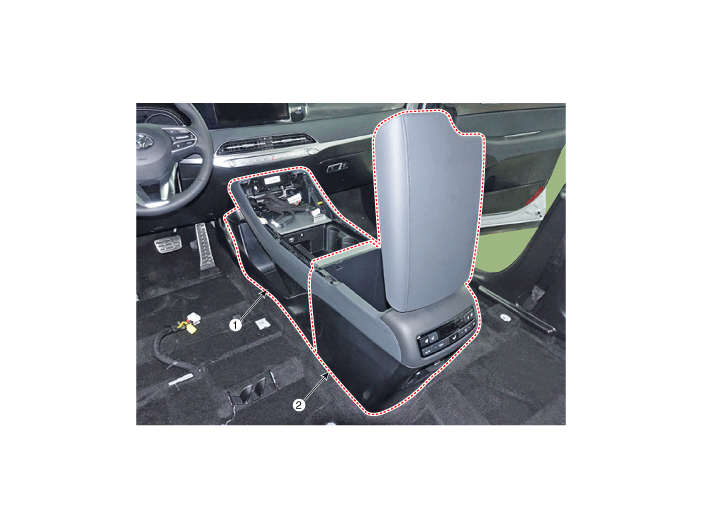

Расположение компонента

Процедуры ремонта

Замена

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Наденьте перчатки, чтобы не поранить руки.

Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1

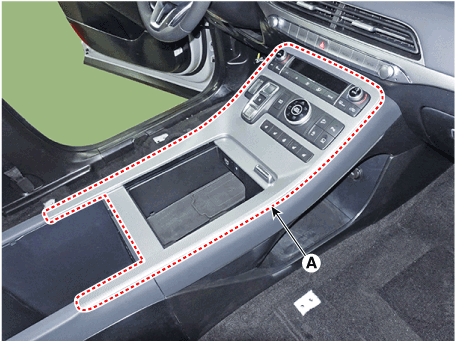

   С помощью плоской отвертки или съемника снимите верхнюю часть консоли. крышка (А).



2. 2

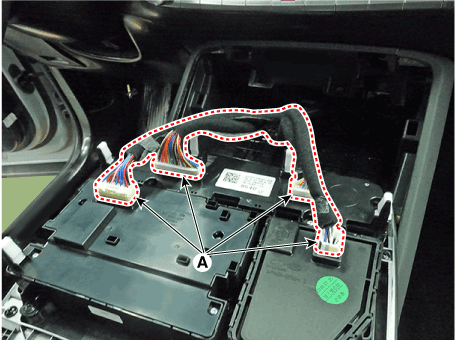

   Нажмите на стопорный штифт и разъедините различные разъемы (A).



3. 3

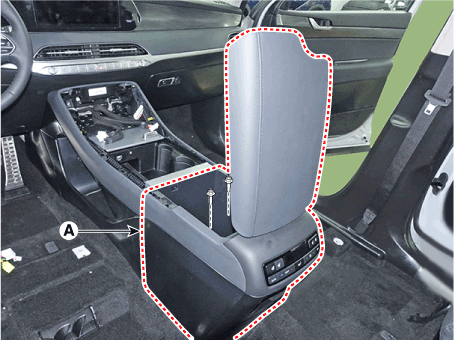

   Ослабьте крепежные болты и снимите узел задней консоли (А).



4. 4
   Нажмите на стопорный штифт и отделите разъем узла задней консоли. (А).



5. 5

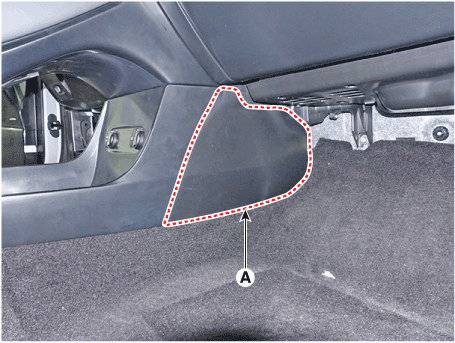

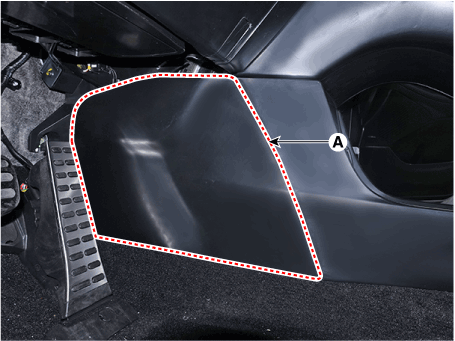

   С помощью съемника снимите боковую крышку консоли (А). [левый]



   [Правый]



6. 6

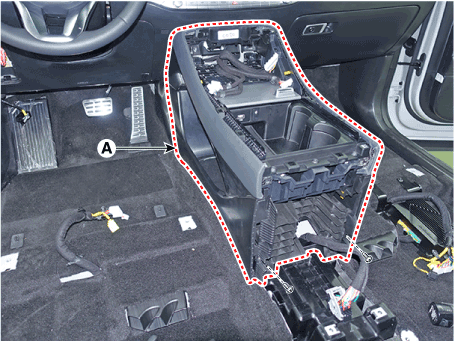

   Ослабьте крепежные винты и снимите узел передней консоли (А).



7. 7

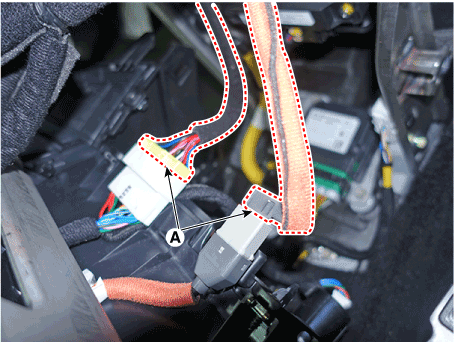

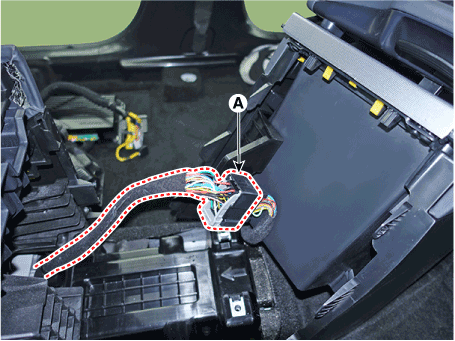

   Нажмите на стопорный штифт и разъедините разъем (А).



8. 8
   Для установки выполните процедуру удаления в обратном порядке.

   Убедитесь, что разъем подключен правильно. Замените все поврежденные зажимы (или фиксаторы штифтового типа).
