Описание и работа

Система беспроводной зарядки

Во время ACC или IG ON напряжение батареи подается на беспроводное зарядное устройство. система для передачи выходной мощности 5 Вт на мобильный телефон.

Мобильные телефоны, сертифицированные по стандарту беспроводной зарядки WPC (Qi 1.1.2) или можно использовать с эксклюзивным футляром для беспроводной зарядки.

•	WPC: Консорциум беспроводной связи

•	Qi 1.1.2: относится к сертифицированному продукту с возможностью мощность передачи до 5 Вт и обнаружение металлических и других примесей для предотвращения нагрева.

Hyundai Palisade. Description and operating principle

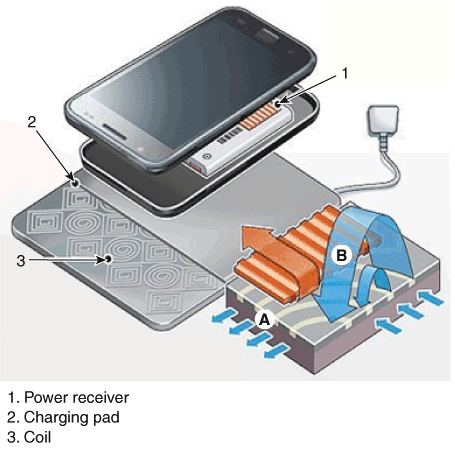

1.	Приемник энергии: встроен во вторичную катушку, предназначенную для приема индуцированный ток от зарядной площадки.

2.	Зарядная площадка: электрические катушки намотаны внутри пластиковой крышки.

Катушка: Прямоугольные и круглые катушки генерируют разнообразные электромагнитные поля. поля.

А.	Подключите питание к зарядной площадке для генерации электромагнитных поля в катушке.

Б.	Ток, вызванный явлением электромагнитной индукции, равен отправляется на приемник энергии для зарядки аккумулятора.

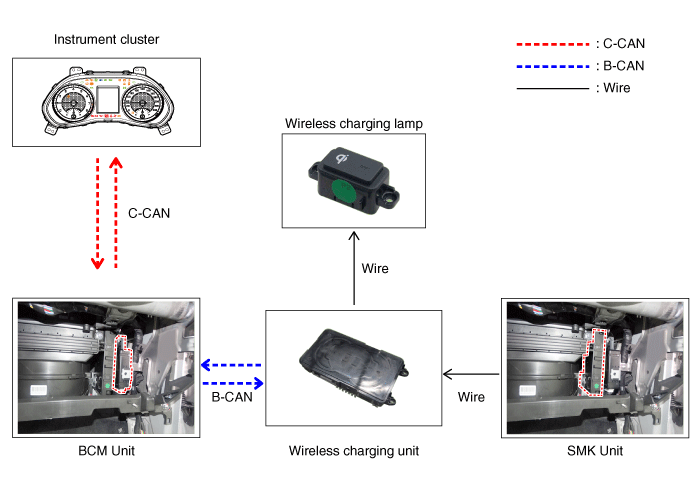

Диаграмма конфигурации системы

Hyundai Palisade. Description and operating principle

1.	Комбинация приборов : Оповещения о контакте с мобильным телефоном

2.	Блок BCM: определяет связь с мобильным телефоном

3.	Индикатор беспроводной зарядки: отображает состояние зарядки

4.	Блок SMK: прекращает зарядку во время активации LF

Основные функции системы беспроводного зарядного устройства

Функция зарядки

(1)

Способ активации

а.	Закройте все двери автомобиля.

б.	Переключите питание автомобиля на ACC или IG ON.

в.	Поместите мобильный телефон с функцией беспроводной зарядки на поднос.

(2)

Отображение состояния зарядки

Режим

Светодиодный дисплей зарядки

Примечания

Готовность к зарядке

Светодиод выключен

Hyundai Palisade. Description and operating principle

Зарядка в процессе

Желтый светодиод включен

Hyundai Palisade. Description and operating principle

Зарядка завершена

Зеленый светодиод включен

Hyundai Palisade. Description and operating principle

Ошибка зарядки

Желтый светодиод мигает

Hyundai Palisade. Description and operating principle

–	Мигает 10 раз в течение 10 секунд, затем светодиод выключен на 50 секунд (всего 60 секунд)

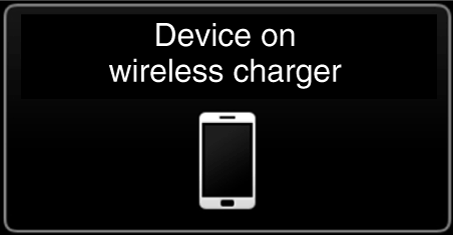

Оповещение о контакте с мобильным телефоном

(1)

Способ активации

а.	Ключ OFF во время зарядки мобильного телефона.

б.	Проверяет, подключен ли мобильный телефон к беспроводной блок зарядки.

в.	Отображается предупреждающее сообщение для контакта с мобильным телефоном на панели приборов (примерно 4-5 секунд).

Hyundai Palisade. Description and operating principle

Предотвращение перегрева

(1)

Способ активации

а.

Если температура термистора внутри беспроводной зарядки модуль поднимается выше определенного уровня (158 °F (70 °C)), зарядка прекратится, чтобы защитить аккумулятор мобильного телефона.

•	Янтарный светодиод индикатора зарядки лампа мигает 10 раз в течение 10 секунд, а потом отключается на 50 секунд (всего 60 секунд).

•	Процесс повторяется через каждые 60 секунды.

б.

Если температура термистора падает ниже определенного уровне (149 °F (65 °C)), зарядка возобновится.

Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки загорится. быть включен.

Обнаружение посторонних предметов

(1)

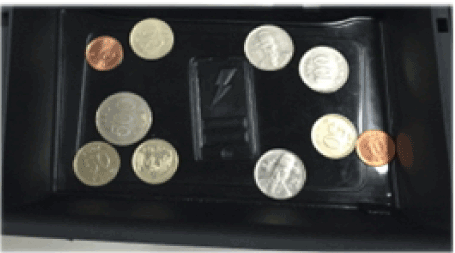

Зарядка будет остановлена, если есть монета или другой металлический предмет. объект между беспроводным зарядным устройством и мобильным телефоном.

[Инородное вещество]

Hyundai Palisade. Description and operating principle

•	Посторонние предметы : Все металлические предметы, такие как монеты, скрепки и драгоценные металлы

•	Желтый светодиод индикатора зарядки мигает 10 раз по 10 секунд, а затем поворачивается выключить на 50 секунд (всего 60 секунд).

•	Процесс повторяется каждые 60 секунд.

Будьте осторожны, так как прикосновение к инородному телу рукой может вызывать ожоги.

(2)

После того, как система обнаружила посторонние предметы и прекратила зарядку мобильного телефона, зарядка возобновится примерно через 60 секунд после удаления инородного тела.

Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки загорится.

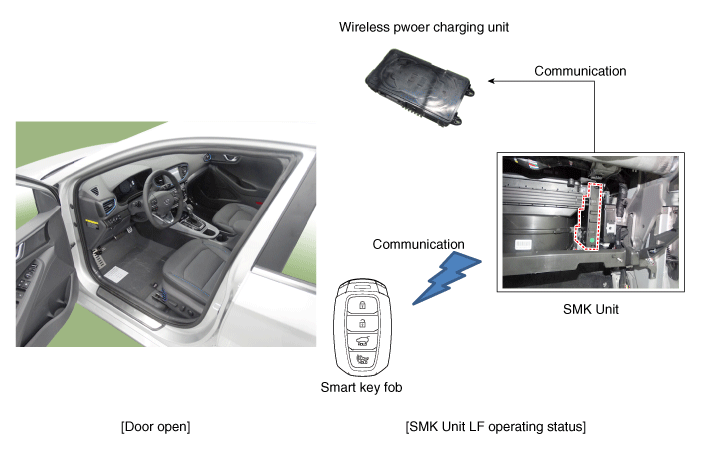

Блок предотвращения частотных помех СМК

Эта функция предотвращает помехи между частотой беспроводной зарядки и полоса частот смарт-ключа.

(1)

Беспроводная зарядка останавливается, когда дверь открыта или SMK устройство находится в режиме НЧ (поиск смарт-ключа).

например Функция беспроводной зарядки останавливается, если водитель несет смарт-ключ из автомобиля во время включения зажигания.

Hyundai Palisade. Description and operating principle

Зарядка прекратится, и желтый светодиод зарядки индикаторная лампа погаснет.

(2)	Он вернется в нормальное рабочее состояние, когда режим НЧ установка СМК завершена.

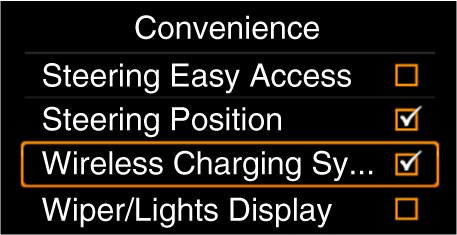

6.	Включите или выключите функцию беспроводной зарядки с помощью USM. ※ Задняя дверь относится к моделям автомобилей на колесах.

Защита системы беспроводной зарядки

Элемент	Состояние	Положение дел
Защищает от низкого/высокого напряжения	Защищает и останавливает зарядку при напряжении ниже 7,0 В и выше 16,5 В	светодиод выключен (останавливает работу)
Защищает от низкого/высокого напряжения	Зарядка выше 7,5 В и ниже 16,0 В	светодиод выключен (останавливает работу)
Защищает от обратного напряжения	Защищает и останавливает зарядку в случае обратного напряжения	светодиод выключен (останавливает работу)
Защищает от перегрузки по току	Защищает и прекращает зарядку в случае обнаружения 4,5 А	Желтый светодиод мигает
Защищает от перегрева	Защищает и останавливает зарядку в случае обнаружения 158°F (70°C) внутренним датчик температуры модуля беспроводной зарядки	Желтый светодиод мигает
Защищает от перегрева	Возобновляется при температуре ниже 149 ° F (65 ° C)	Желтый светодиод мигает
Инородное вещество (Монеты, скрепки, драгоценные металлы и т.д.)	Защищает и прекращает зарядку в случае обнаружения посторонних предметов (перегрев профилактика)	Желтый светодиод мигает
Предотвращает частотные помехи	Защищает и останавливает зарядку, активируя SMK в случае, если дверь или задняя дверь открыть	светодиод выключен (останавливает работу)
Предотвращает частотные помехи	Возобновляется через 3,5 секунды после закрытия всех дверей и багажника и работы СМК выполнен	светодиод выключен (останавливает работу)
Оповещение о контакте с мобильным телефоном	Во время выключения при контакте с мобильным телефоном	Отображает предупреждающее сообщение на панели приборов (около 4-5 секунд)

※ Задняя дверь относится к моделям автомобилей на колесах.
