Hyundai Palisade: электрическая система кузова / общая информация

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Общая информация

Общее устранение неполадок Информация

Перед устранением неполадок

1.	Проверьте соответствующие предохранители в соответствующем блоке предохранителей/реле.

Используя прибор для проверки аккумулятора (MCR-570 KIT), проверьте аккумулятор на наличие повреждений, состояние заряда, чистые и плотные соединения.

(См. Электрическая система двигателя — «Аккумулятор»)

•	Не заряжайте батарею быстро, если батарея не заземлена. кабель был отсоединен, иначе вы повредите диоды генератора.

•	Не пытайтесь провернуть двигатель с помощью аккумуляторной батареи. заземляющий кабель плохо подсоединен, иначе вы серьезно повредить проводку.

3.	Проверьте натяжение ремня генератора (D).

Работа с коннекторами

1.	Убедитесь, что разъемы чистые и на них нет незакрепленных проводных клемм.

2.	Убедитесь, что соединители с несколькими полостями заполнены смазкой (кроме водонепроницаемые разъемы).

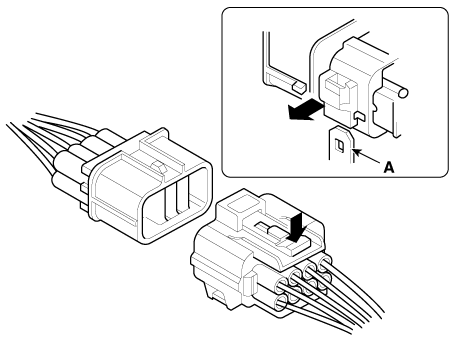

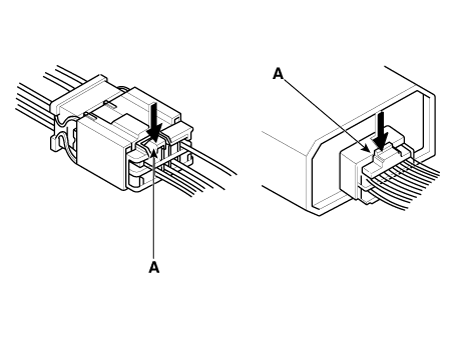

3.	Все коннекторы имеют замки с нажимным фиксатором (A).

4.	Некоторые коннекторы имеют на боку зажим, используемый для крепления их к креплению. кронштейн на корпусе или на другом компоненте. Этот клип имеет тяговый тип замок.

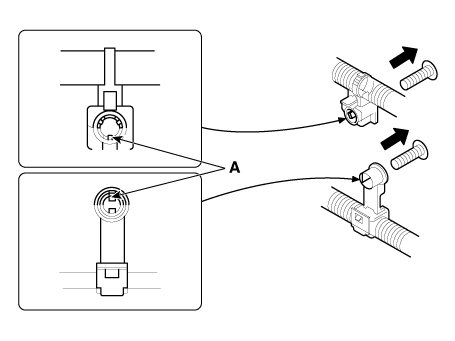

5.	Некоторые смонтированные разъемы нельзя отсоединить, если сначала не отпустить замок и снимите разъем с монтажного кронштейна (A).

6.	Никогда не пытайтесь отсоединить разъемы, потянув за провода. вместо этого половинки разъема.

7.	Всегда устанавливайте пластиковые крышки на место.

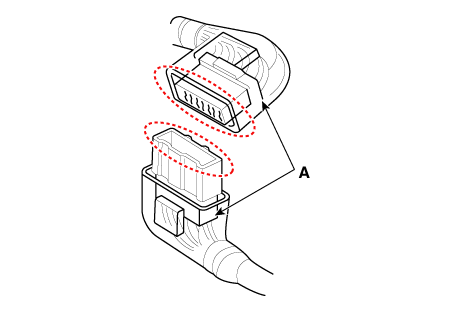

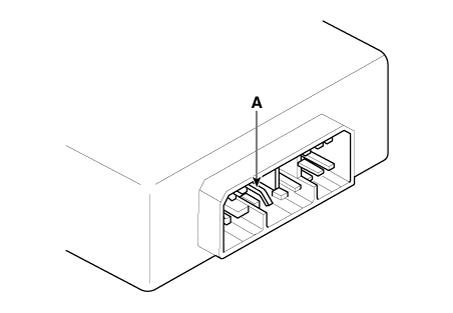

8.	Перед подключением разъемов убедитесь, что клеммы (А) на месте. и не изогнутый.

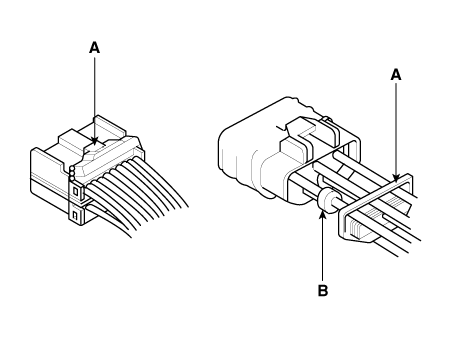

9.	Проверьте, не ослаблен ли фиксатор (А) и резиновые уплотнения (В).

10.	Задняя часть некоторых разъемов заполнена смазкой. При необходимости добавьте смазку. Если смазка (А) загрязнена, замените ее.

11.	Вставьте разъем до упора и убедитесь, что он надежно зафиксирован.

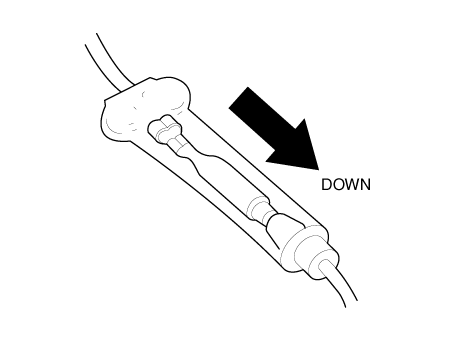

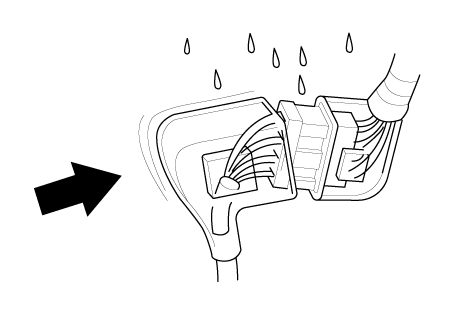

12.	Расположите провода так, чтобы открытый конец крышки был направлен вниз.

Обращение с проводами и жгутами

1.	Закрепите провода и жгуты проводов на раме с помощью соответствующих проводов. связи в установленных местах.

2.	Аккуратно снимите зажимы; не повредите их замки (A).

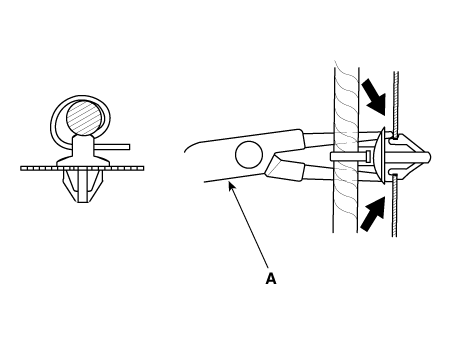

3.	Вставьте плоскогубцы (A) под основание зажима и через отверстие под углом, а затем сожмите выступы расширения, чтобы освободить зажим.

4.	После установки зажимов жгута убедитесь, что жгут не мешает с любыми движущимися частями.

5.	Держите жгуты проводов подальше от выхлопных труб и других горячих частей, от острые края скоб и отверстий, а также открытые винты и болты.

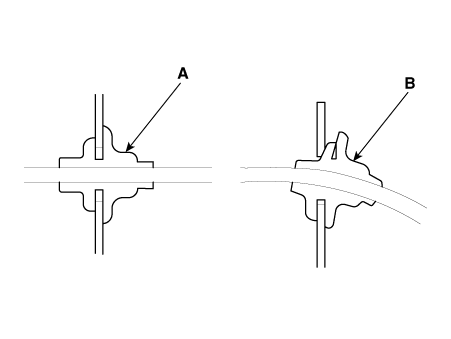

6.	Правильно установите втулки в канавки (A). Не оставляйте люверсы перекошенными (Б).

Тестирование и ремонт

1.	Не используйте провода или жгуты с нарушенной изоляцией. Замените их или отремонтируйте, обмотав место обрыва изолентой.

2.	После установки деталей убедитесь, что под ними не зажаты провода.

3.	При использовании электрического испытательного оборудования следуйте инструкциям производителя. и описанные в данном руководстве.

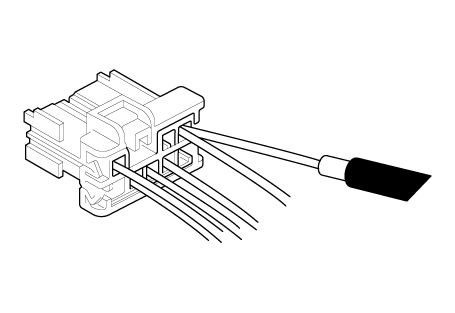

4.	Если возможно, вставьте съемник со стороны проводов (кроме водостойких). разъем).

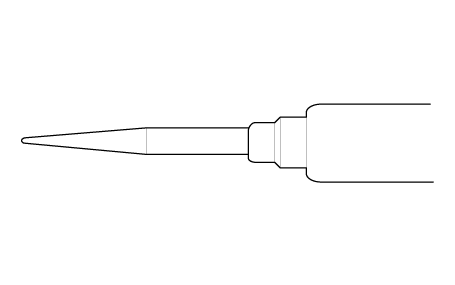

5.	Используйте зонд с коническим наконечником. См. руководство пользователя в комплекте для ремонта проводки (номер публикации: TRK 015).

Пятиэтапное устранение неполадок

1.	Проверить жалобу Включите все компоненты в проблемной цепи, чтобы проверить клиента. жалоба. Обратите внимание на симптомы. Не начинайте разборку или тестирование, пока вы сузили проблемную область.

Анализ схемы

Найдите схему проблемной цепи.

Определите, как должна работать схема, проследив ток пути от источника питания через компоненты схемы к земле. Если одновременно выходят из строя несколько цепей, скорее всего, предохранитель или заземление. причина.

Основываясь на симптомах и вашем понимании работы схемы, выявить одну или несколько возможных причин проблемы.

Изолируйте проблему, проверив цепь.

Выполните тесты цепи, чтобы проверить диагноз, который вы сделали на шаге 2. Не забывайте Имейте в виду, что логичная и простая процедура является ключом к эффективному устранению неполадок.

Сначала проверьте наиболее вероятную причину отказа. Попробуйте сделать тесты на точки, которые легко доступны.

4.	Решить проблему Как только конкретная проблема будет определена, произведите ремонт. Будь уверен используйте надлежащие инструменты и безопасные процедуры.

Убедитесь, что схема работает

Включите все компоненты в ремонтируемой цепи во всех режимах, чтобы уверен, что вы исправили всю проблему. Если проблема была в перегоревшем предохранителе, не забудьте проверить все цепи на предохранителе. Убедитесь, что нет новых проблем включается и исходная проблема не повторяется.

Сброс батареи

Описание

При повторном подсоединении кабеля аккумулятора после отсоединения перезарядка аккумулятора после разрядки или установки предохранителя памяти, расположенного со стороны водителя панель после удаления обязательно перезагрузите системы, указанные в таблице ниже.

Кроме того, при замене или переустановке их предохранителей после снятия они следует сбросить в соответствии с приведенной ниже таблицей. Пожалуйста, обратитесь к таблице ниже при обслуживании.

Система

Сброс

Автоматическое окно вверх/вниз

Всякий раз, когда батарея отключена, разряжена или соответствующий предохранитель заменены или переустановлены, сбросьте систему автоматического подъема/опускания окон в соответствии с к процедуре ниже.

Вам нужно сбросить мотор люка на его настройки по умолчанию. для следующих случаев:

–	Электродвигатель люка временно разряжается из-за батарея или предохранитель заменены, или батарея разрядилась.

–	Автоматическое открытие или закрытие люка в одно касание особенность, не работает должным образом.

–	Люк снова открывается во время автоматического закрывания, даже если в люке нет никаких предметов (защитная функция)

1) Поверните ключ зажигания в положение ON.
2) Потяните вверх переключатель электрического стеклоподъемника, чтобы окно могло полностью закрыться, а затем продолжайте тянуть выключатель питания вверх примерно на 1 секунду.

панорамная крыша

Всякий раз, когда батарея отключена, разряжена или соответствующий предохранитель заменены или переустановлены, система панорамной крыши должна быть сброшена в соответствии с к процедуре ниже.
1) Поверните ключ зажигания в положение ON и закройте панорамную крышу. полностью.
2) Отпустите рычаг управления панорамной крышей.
3) Нажмите и удерживайте кнопку CLOSE более 10 секунд, пока люк не немного сдвинулся.
4) Отпустите рычаг управления панорамной крышей.
5) Нажмите и удерживайте кнопку CLOSE еще раз, пока люк не сделает следующее.

•	Наклон → Открытие слайда → Закрытие слайда

Затем отпустите рычаг.
6) Процедура сброса системы панорамы завершена.

Бортовой компьютер

При отключении и повторном подключении аккумулятора установленные функции маршрутный компьютер инициализируется. Итак, вам нужно объяснить эту информацию заказчику.

Часы

Всякий раз, когда клеммы аккумулятора или соответствующие предохранители отсоединены, вы должны сбросить время в головном аудиоустройстве.
(См. руководство пользователя аудиосистемы)

Аудио

При отключении и повторном подключении аккумулятора радиостанции клиента стать инициализированным. Итак, вам необходимо записать радиостанции заказчика до обслуживания и после обслуживания установите радиостанции клиента в аудио.
