Hyundai Palisade: система беспроводной зарядки / блок беспроводной зарядки

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система беспроводной зарядки / Блок беспроводной зарядки

Компоненты и позиции

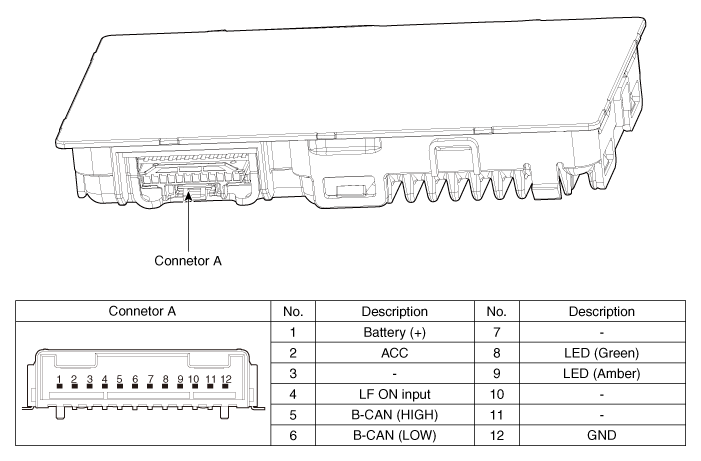

Компоненты

Hyundai Palisade. Components and positions

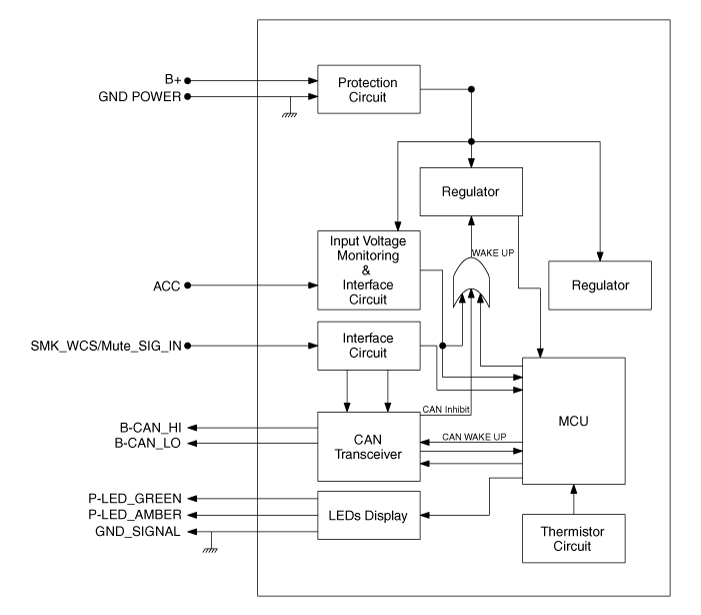

Принципиальная электрическая схема

Hyundai Palisade. Circuit diagram

Процедуры ремонта

Удаление

Прикосновение к частям системы беспроводной зарядки мокрыми руками может привести к поражению электрическим током. шок.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку напольной консоли в сборе. (См. Кузов — «Узел напольной консоли»)

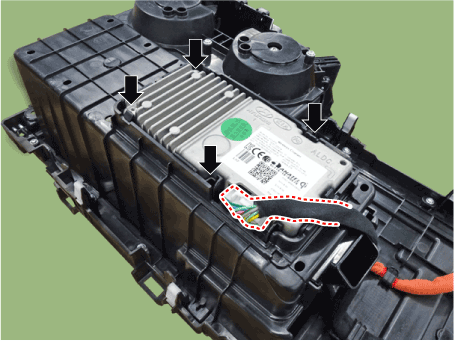

3.	Снимите блок беспроводного зарядного устройства после отсоединения разъема.

Монтаж

1.	Подсоедините разъемы блока беспроводной зарядки.

2.	Установите блок беспроводной зарядки.

3.	Установите напольную консоль в сборе.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

[Диагностика с помощью KDS/Diagnostic инструмент]

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool).

Диагностическая система (диагностический инструмент) предоставляет следующую информацию.

(1)	Поиск кода неисправности: проверка неисправности и кодового номера (DTC)

(2)	Анализ данных: проверка состояния входных/выходных данных системы

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

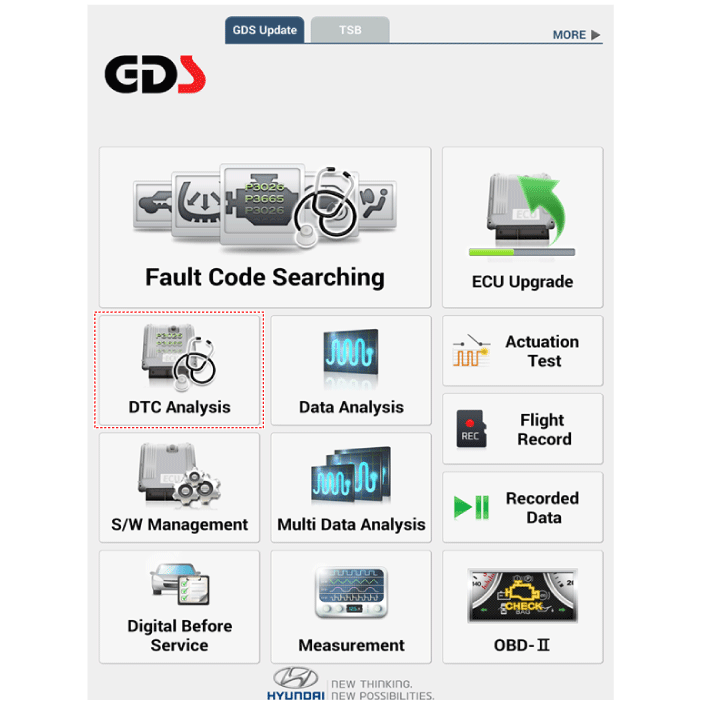

2.	Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".

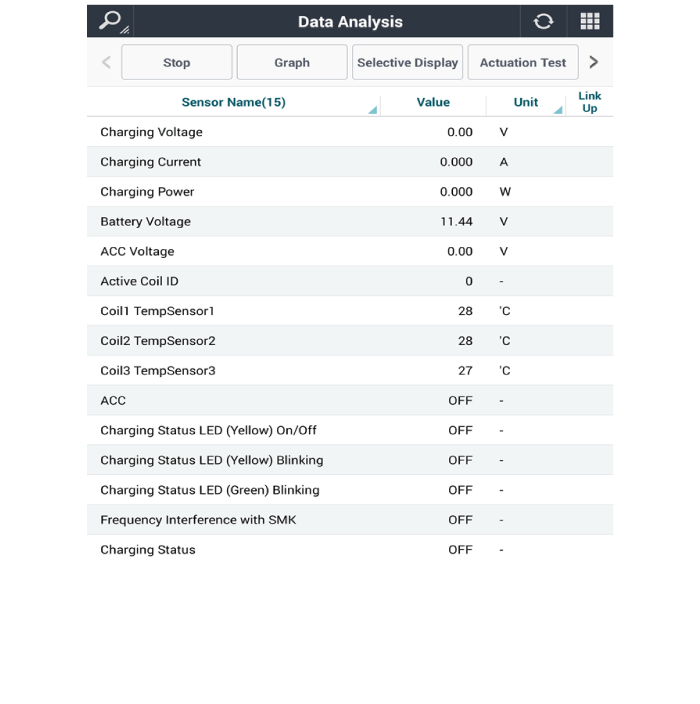

3.	Если проверить текущий статус, выберите «Анализ данных».

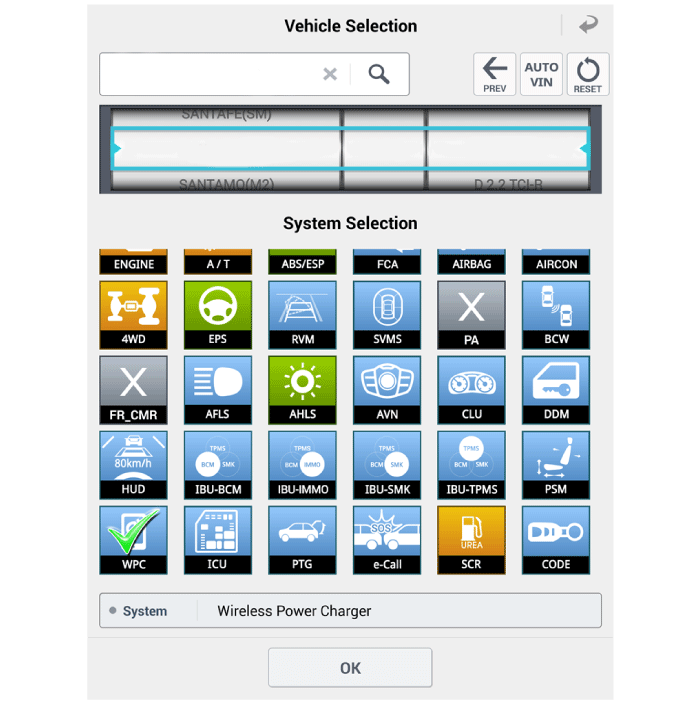

4.	Выберите «WPC» для поиска текущего состояния входных/выходных данных.

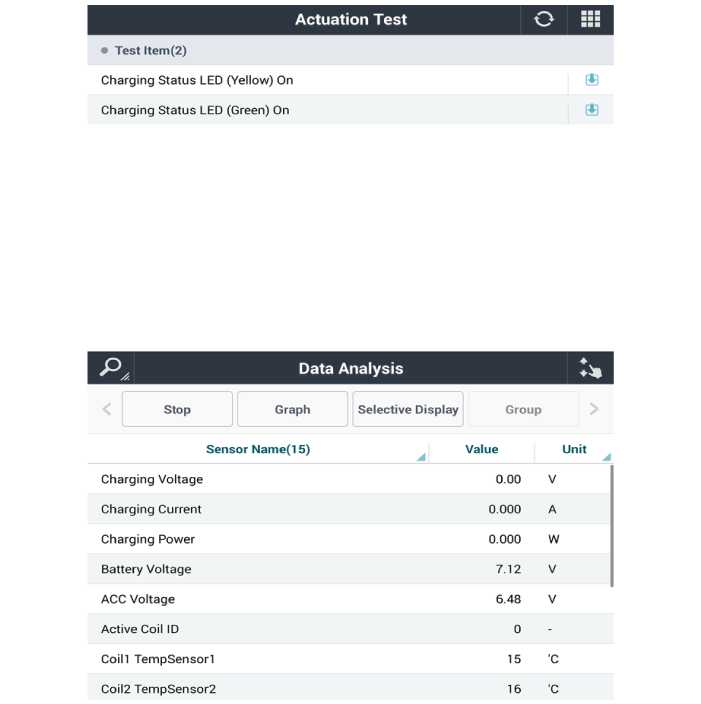

5.	Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации».
