Описание

Система иммобилайзера отключит автомобиль, если не будет использован правильный ключ зажигания. используется, в дополнение к имеющимся в настоящее время противоугонным системам, таким как автомобильные сигнализации, система иммобилайзера направлена на резкое снижение уровня угона автомобилей.

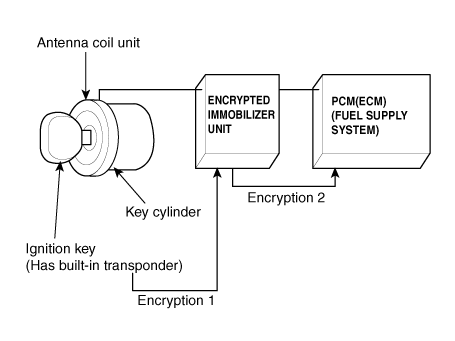

Транспондер (TP) – Связь с ЭБУ IMMO

Hyundai Palisade. Description and operation

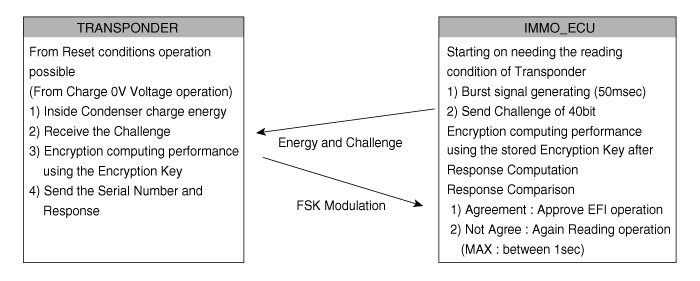

Протокол чтения TP

(1)	IMMO_ECU после включения IGN (или отмены сброса ЦП) отправляется вызов к TP и подтвердили серийный номер и подпись.

(2)	Когда ответ входного транспондера неверен, ввод повторить попытку

(3)	Когда ответ входного транспондера правильный, данные, которые вычислить операцию шифрования в программе EEPROM по сравнению с полученными данными от ТП. Когда коды совпадают, ввод завершен. Если коды не совпадают, ввод продолжается до тех пор, пока коды не такие же.

(4)	Если код IMMO_ECU EEPROM не программируется, когда правильный транспондер введено (CRC Check OK), ввод закончен.

(5)	После включения IGN1 (отмена сброса процессора) IMMO_ECU считывает максимум 5 раз код транспондера

(6)	В состоянии IGN1 ON&EMS_state=Lock, при получении ANKNOWLEDGE, ТП проходит повторную аутентификацию

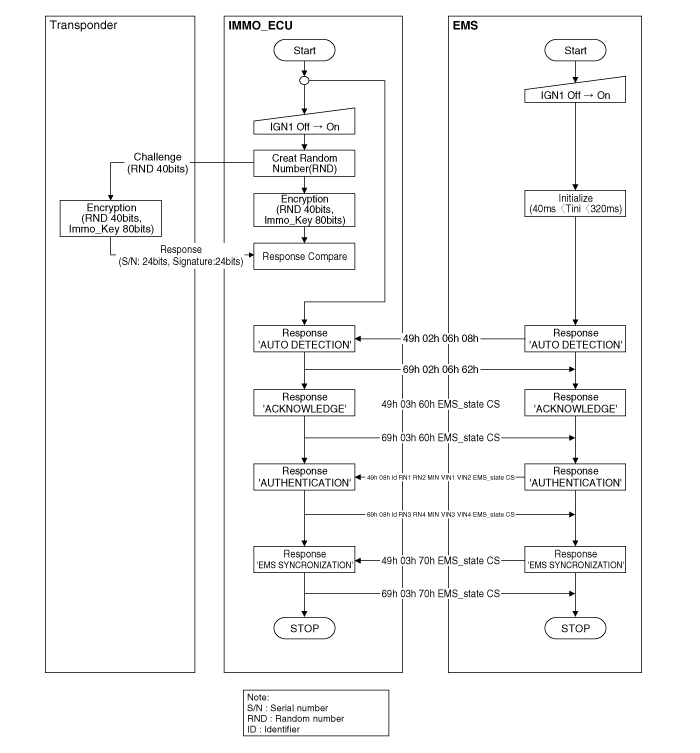

2.	Транспондер / IMMO ECU / аутентификация EMS

Компоненты Операции

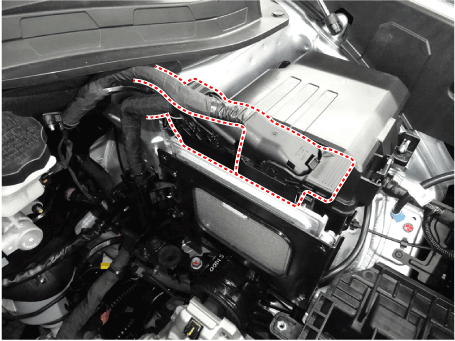

PCM (модуль управления силовой передачей)

PCM(ECM) (A) выполняет проверку ключа зажигания с помощью специального алгоритм шифрования, который также запрограммирован в транспондере как PCM (ECM) одновременно. Только если результаты равны, двигатель можно начать. Данные всех транспондеров, действительных для транспортного средства, хранятся в PCM (ECM).

Значение ERN (зашифрованное случайное число) между EMS и зашифрованной смартрой Устройство проверяется, и служба EMS определяет действительность закодированного ключа.

Hyundai Palisade. Description and operation

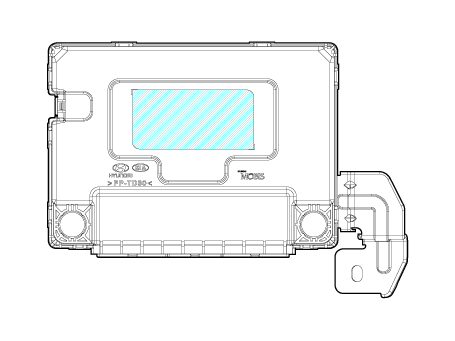

ЗАШИФРОВАННЫЙ ИММОБИЛАЙЗЕР (A)

ИММОБИЛАЙЗЕР осуществляет связь со встроенным транспондером в Ключ зажигания. Эта беспроводная связь работает на радиочастоте (радиочастота 125 кГц). ИММОБИЛАЙЗЕР установлен за защитной накладкой рядом с центральной поперечиной. бар.

Радиочастотный сигнал от транспондера, принятый катушкой антенны, преобразуется в сообщения для последовательной связи устройством ИММОБИЛАЙЗЕР. И, полученный сообщения от PCM (ECM) преобразуются в радиочастотный сигнал, который передается к транспондеру через антенну.

ИММОБИЛАЙЗЕР не выполняет проверку действительности транспондера или расчет алгоритма шифрования. Это устройство представляет собой только расширенный интерфейс, который преобразует поток радиочастотных данных транспондера в последовательную связь к PCM (ECM) и наоборот.

Hyundai Palisade. Description and operation

Транспондер (встроенные ключи)

Транспондер имеет усовершенствованный алгоритм шифрования. Во время основного обучения процедуры, транспондер будет запрограммирован специфичными для автомобиля данными. специфические для автомобиля данные записываются в память транспондера. Процедура записи только один раз; поэтому содержимое транспондера никогда не может быть изменено или изменился.

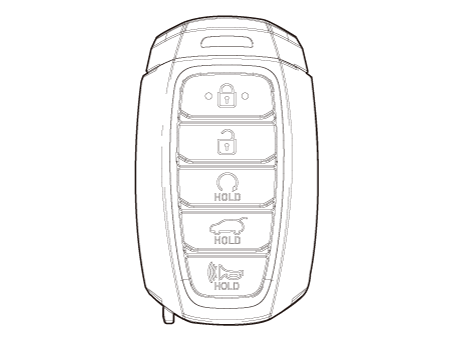

[Главный складной ключ]

Hyundai Palisade. Description and operation

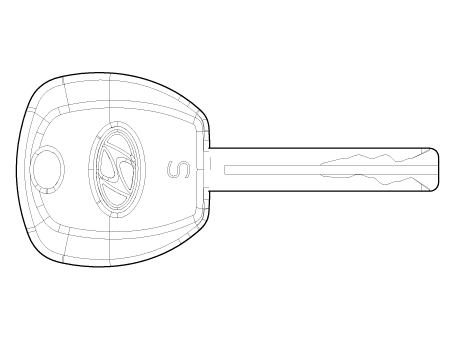

[Ассистент мастер-ключа]

Hyundai Palisade. Description and operation

Антенная катушка

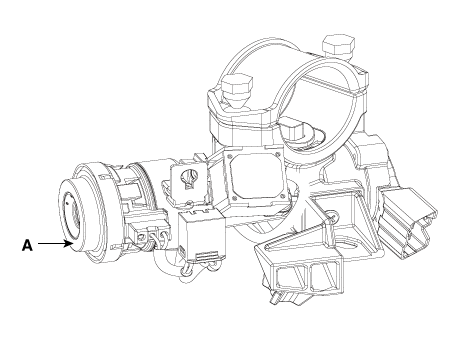

Катушка антенны (А) выполняет следующие функции.

–	Катушка антенны подает энергию на транспондер.

–	Катушка антенны принимает сигнал от транспондера.

–	Катушка антенны посылает сигнал транспондера на ИММОБИЛАЙЗЕР. Он расположен непосредственно перед замком рукоятки рулевого управления.

Hyundai Palisade. Description and operation

Система иммобилайзера

Процедуры ремонта

Диагностика с помощью диагностики инструмент 1. В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (диагностический прибор)...
