Hyundai Palisade: Электростеклоподъемники / Описание и работа

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Электрические стеклоподъемники / Описание и работа

Функция силы безопасности Окно

Когда переключатель автоматического подъема стеклоподъемника двери водителя задействован, функция безопасности активна. активирован.

1.	Состояние функции безопасности При обнаружении силы 100 Н (используя пружину 10 Н/мм) во время открывания окна поднимается, окно переворачивается.

Длина переворота окна (кроме удерживания переключателя автоматического подъема)

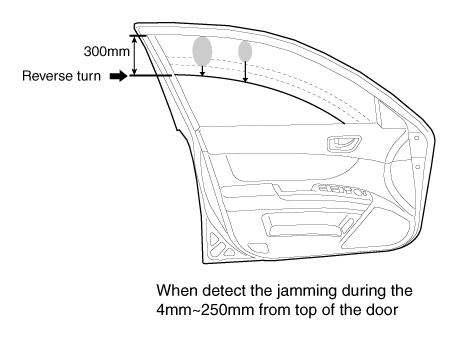

–	При обнаружении заклинивания на расстоянии 4–250 мм от верхней части дверь. → Окно переворачивается до 300 мм от верха двери.

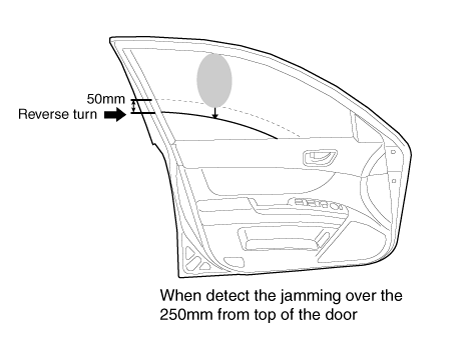

–	При обнаружении заклинивания на расстоянии более 250 мм от верхней части двери. → Окно переворачивается до 20 мм от положения защемления.

Длина переворота окна (удерживание переключателя автоподъема)

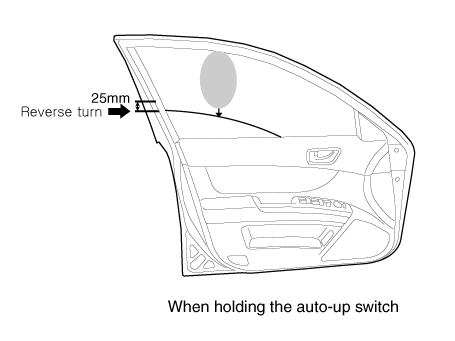

–	При обнаружении заедания во время удержания переключателя автоподъема. → Окно перевернуто до 25 мм от положения защемления.

–	Функция автоматического подъема недоступна в течение 5 секунд с выше условие. → При удержании переключателя автоматического подъема окно работает как ручное функция. (Функция безопасности не активирована.)

–	При удержании переключателя автоподъема через 5 секунд из вышеуказанного состояния. → Окно перевернуто до 25 мм от положения защемления.

4.	Функция безопасности недоступна. Функция безопасности недоступна на расстоянии 4 мм от верха двери.

Метод инициализации безопасного стеклоподъемника

Инициализация подключения батареи

Когда питание батареи отключено более чем на 5 минут, стеклоподъемник безопасности переключатель нуждается в инициализации.

(1)

Работа стеклоподъемников до инициализации

–	Доступна функция ручного подъема/опускания.

–	Функция авто-вверх недоступна (При удержании переключателя автоматического подъема/опускания окно работает как ручной вверх/вниз.)

(2)	Метод инициализации Закройте окно в открытом положении и, удерживая переключатель в полностью закрытом положении окна в течение 0,2 секунды. (Если начать закрытие окна в положении полного закрытия окна, инициализация может быть неудачной.)

(3)

Если инициализировать стеклоподъемник безопасности в состоянии заклинивания, может происходят ниже условий.

–	Функция безопасности недоступна

Инициализация отказоустойчивого режима

(1)	Если окно перемещается принудительно, а мотор неисправен, переключатель стеклоподъемника может перейти в аварийный режим для безопасность пользователя.

(2)

Работа стеклоподъемников в аварийном режиме

–	Доступна функция Auto/Manual-Down.

–	Функция Auto/Manual-Up недоступна (При автоматическом/ручном подъеме стекло поднимается на 20 мм. и остановился в движении.)
