Hyundai Palisade: электрические стеклоподъемники / электродвигатель стеклоподъемника
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Электрическая система кузова
/
Электрические стеклоподъемники
/ Электродвигатель стеклоподъемника
Компоненты и расположение компонентов

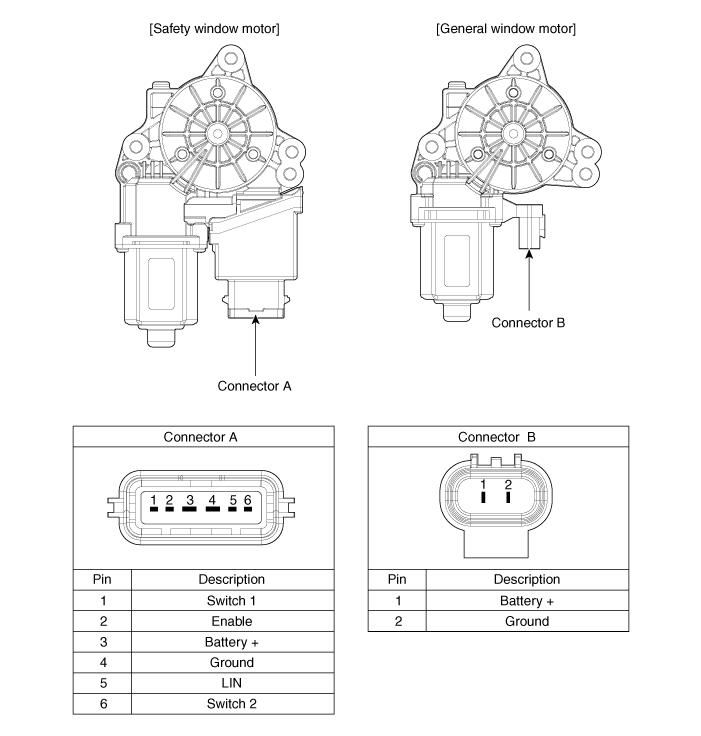

| Компоненты |
Процедуры ремонта
| осмотр |
Электродвигатель переднего стеклоподъемника
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
|
| 3. |

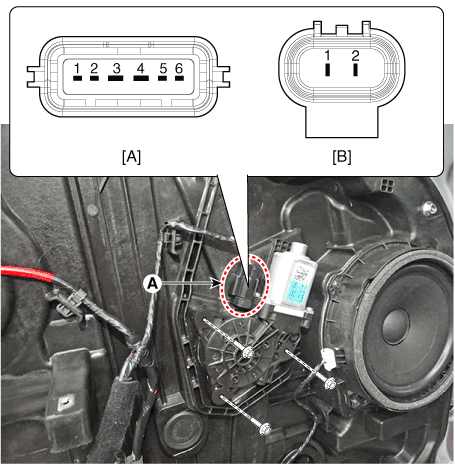

Отсоедините разъем (А) от двигателя.
(A : Безопасность, B : Стандарт)
|
| 4. |
Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте
что мотор работает ровно. Затем поменяйте полярность и проверьте
что двигатель плавно работает в обратном направлении. Если операция
ненормально, замените двигатель.

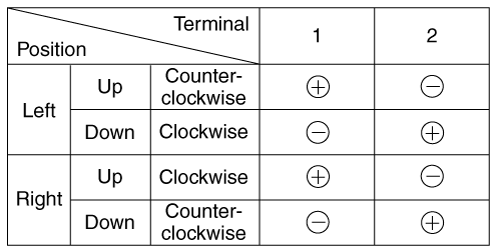

[Стандартный стеклоподъемник]
|
| 5. |
Подключите клемму №2 и №3 к напряжению аккумулятора (12В) и проверьте
что двигатель работает плавно при подключении клемм ниже.

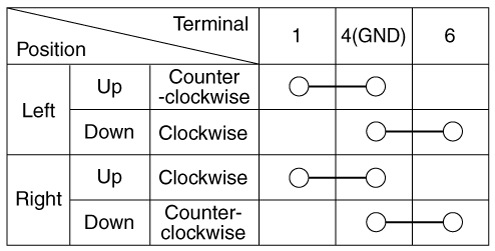

[Мотор безопасного окна]
|
Мотор заднего стеклоподъемника
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обивку задней двери.
(См. Кузов — «Облицовка задней двери»)
|
| 3. |

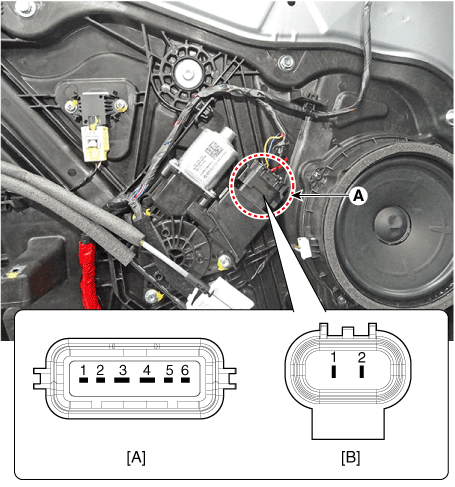

Отсоедините разъем (А) от двигателя.
(A : Безопасность, B : Стандарт)
|
| 4. |
Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте
что мотор работает ровно. Затем поменяйте полярность и проверьте
что двигатель плавно работает в обратном направлении. Если операция
ненормально, замените двигатель.
[Стандартный стеклоподъемник]
|
| 5. |
Подключите клемму №2 и №3 к напряжению аккумулятора (12В) и проверьте
что двигатель работает плавно при подключении клемм ниже.
[Мотор безопасного окна]
|
Описание и работа
Функция силы безопасности
Окно
Когда переключатель автоматического подъема стеклоподъемника двери водителя задействован, функция безопасности активна.
активирован.
1...
Переключатель стеклоподъемника
Компоненты и расположение компонентов
Компоненты
Переключатель стеклоподъемника водителя
Вспомогательный переключатель стеклоподъемников
Переключатель заднего стеклоподъемника
Принципиальные диаграммы
Принципиальная электрическая схема
[Переключатель стеклоподъемника водителя]
Выключатель безопасности водителя
Передний предохранительный выключатель
ВСЕ предохранительный выключатель
[Вспомогательное переключение стеклоподъемников]
[Переключатель заднего стеклоподъемника]
Процедуры ремонта
Диагностика с помощью диагностики
инструмент
Диагностика с помощью диагностического инструмента
1...
