Hyundai Palisade: внутренняя отделка / отделка дверных потертостей

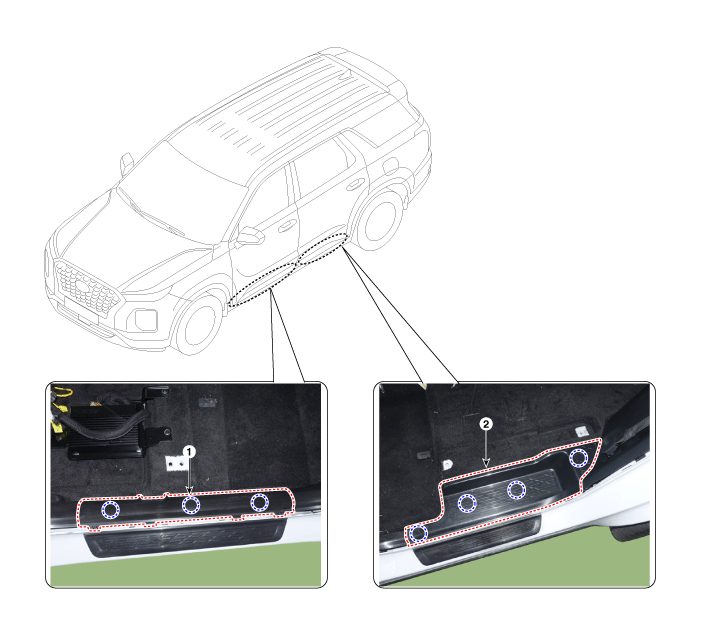

Компоненты и расположение компонентов
1. Накладка на пороги передних дверей.
|
2. Облицовка потертости задней двери
|
Процедуры ремонта
[Обшивка передних дверей]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите боковой уплотнитель передней двери.
|
|
2.
|

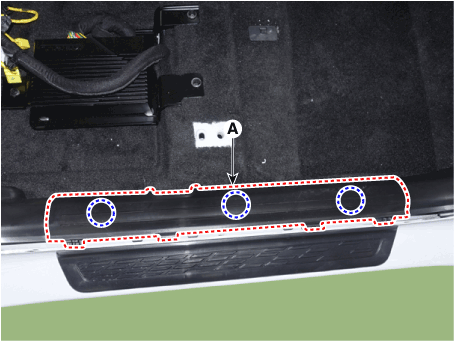

С помощью плоской отвертки или съемника снимите накладку передней двери.
отделка (А).
|
|
3.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
[Обшивка задней двери]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите боковой уплотнитель кузова задней двери.
|
|
2.
|

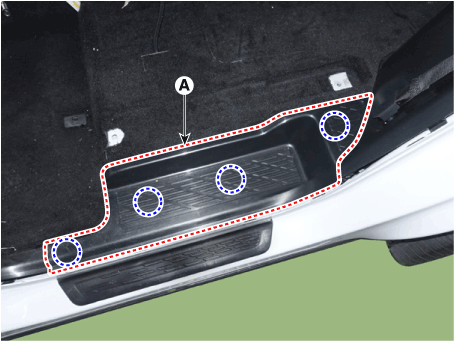

С помощью плоской отвертки или съемника снимите накладку задней двери.
отделка (А).
|
|
3.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
