Hyundai Palisade: внутренняя отделка / отделка задней стойки

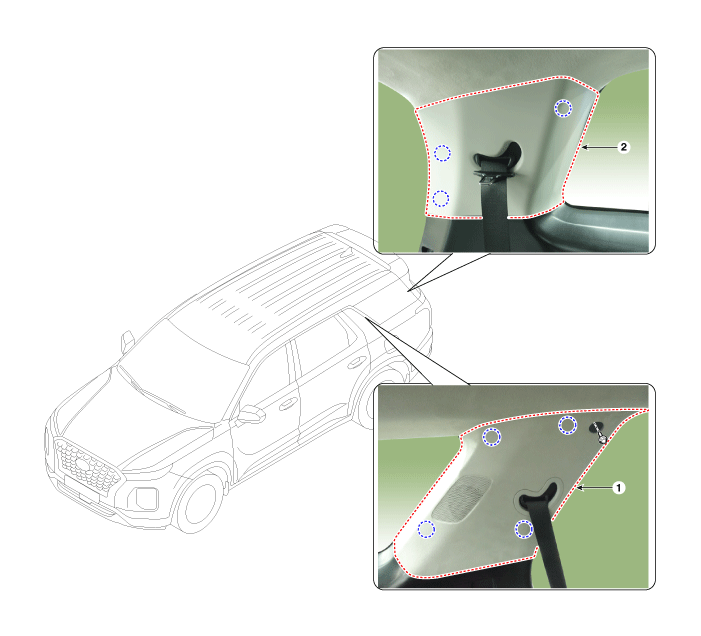

Компоненты и расположение компонентов
1. Облицовка задней стойки
|
2. Накладка багажника
|
Процедуры ремонта
[Облицовка задней стойки]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите боковой уплотнитель кузова задней двери.
|
|
2.
|

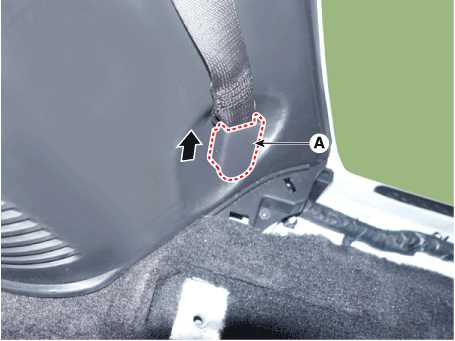

Откройте нижнюю крышку двухрядного ремня безопасности (А) и ослабьте болты крепления.
|
|
3.
|

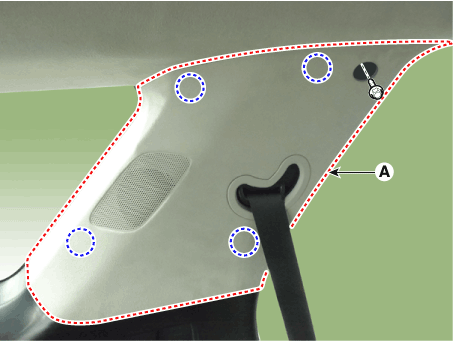

Ослабьте болт крепления и снимите облицовку задней стойки (А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
[Облицовка двери багажника]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите сиденье третьего ряда в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
|
|
2.
|
Снимите уплотнитель задней двери.
|
|
3.
|

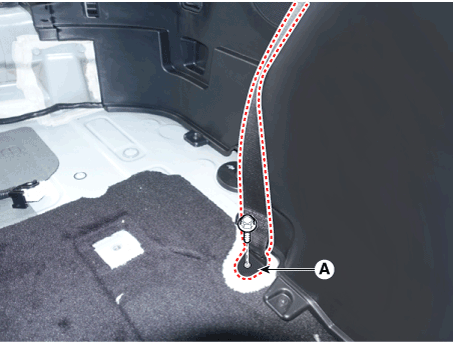

Ослабьте болт крепления 3-рядного ремня безопасности (А).
|
|
4.
|

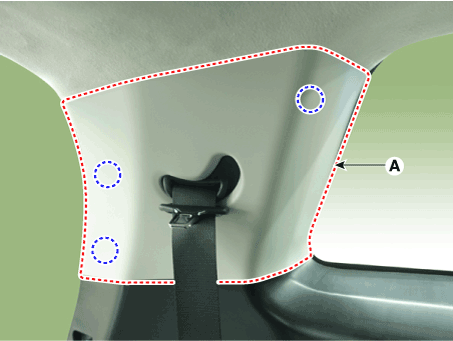

Снимите облицовку стойки задней двери (А).
|
|
5.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
