Hyundai Palisade: внутренняя отделка / отделка центральной стойки
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Кузов (внутри и снаружи)
/
Внутренняя отделка
/ Отделка центральной стойки

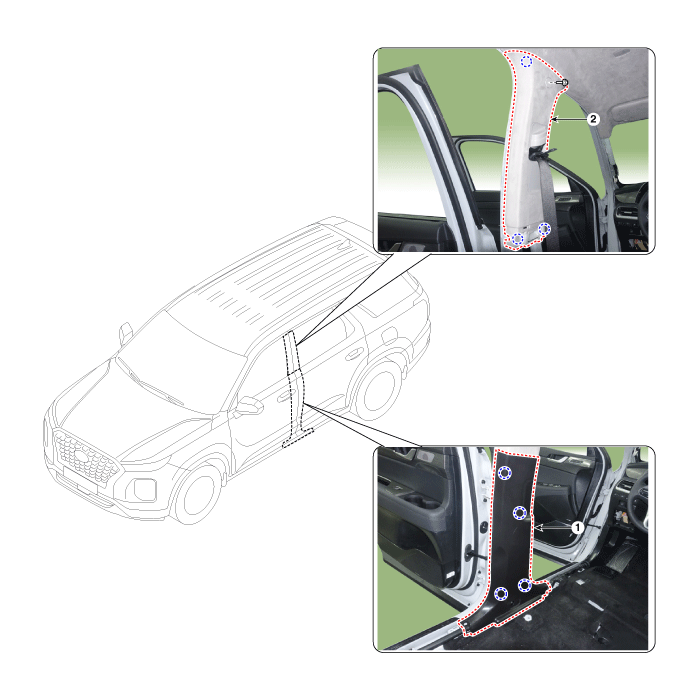

Компоненты и расположение компонентов
| Расположение компонента |
|
1. Нижняя обшивка центральной стойки
|
2. Верхняя обшивка центральной стойки
|
Процедуры ремонта
| Замена |
[Нижняя отделка центральной стойки]
|
|
| 1. |
Снимите боковой уплотнитель передней двери.
|
| 2. |
Снимите боковой уплотнитель кузова задней двери.
|
| 3. |
Снять обшивку порога передней двери.
(См. Отделка салона — «Отделка дверных протертостей»)
|
| 4. |
Снять обшивку порога задней двери.
(См. Отделка салона — «Облицовка задних потертостей»)
|
| 5. |

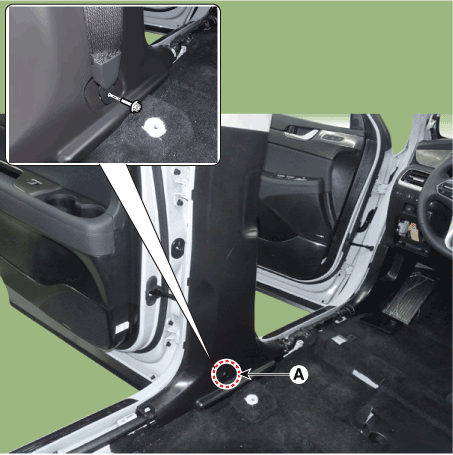

Откройте нижнюю крышку переднего ремня безопасности (А) и ослабьте крепежный болт.
|
| 6. |

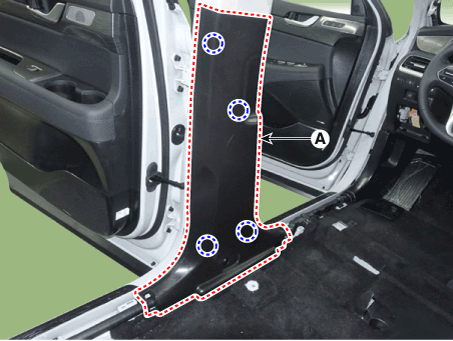

С помощью плоской отвертки или съемника снимите центральную стойку.
нижняя отделка (А).
|
| 7. |
Для установки выполните процедуру удаления в обратном порядке.
|
[Верхняя отделка центральной стойки]
|
|
| 1. |
Снимите нижнюю облицовку центральной стойки.
(См. Отделка салона — «Нижняя отделка центральной стойки»)
|
| 2. |

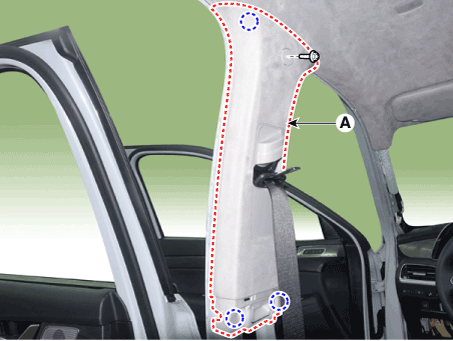

Ослабьте крепежный болт и снимите верхнюю облицовку центральной стойки (А).
|
| 3. |
Для установки выполните процедуру удаления в обратном порядке.
|
