Hyundai Palisade: Система экстренного вызова (Россия) / Антенна экстренного вызова (eCall)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система экстренного вызова (Россия) / Антенна экстренного вызова (eCall)

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите заднюю отделку крыши. (См. Кузов — «Обшивка крыши в сборе»)

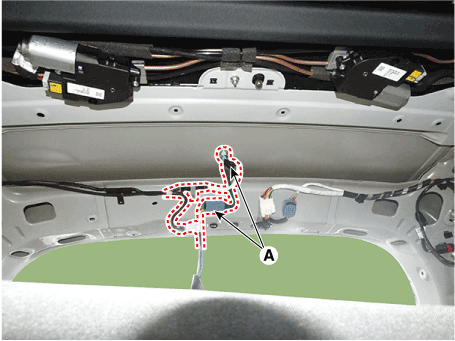

3.	Отсоедините разъемы антенны на крыше (А) от антенны на крыше.

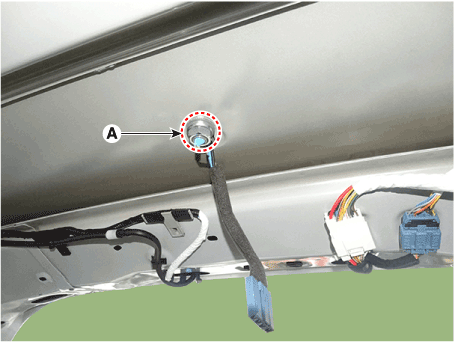

4.	Снимите антенну на крыше (А), отвернув гайку.

Монтаж

1.	Подсоедините разъемы антенны на крыше, а затем установите антенну на крыше.

Установите заднюю обшивку крыши.

–	Убедитесь, что кабели и разъемы подключены правильно.

–	Проверьте систему eCall на предмет нормальной работы.
