Hyundai Palisade: Система экстренного вызова (Россия) / Блок экстренного вызова (eCall)

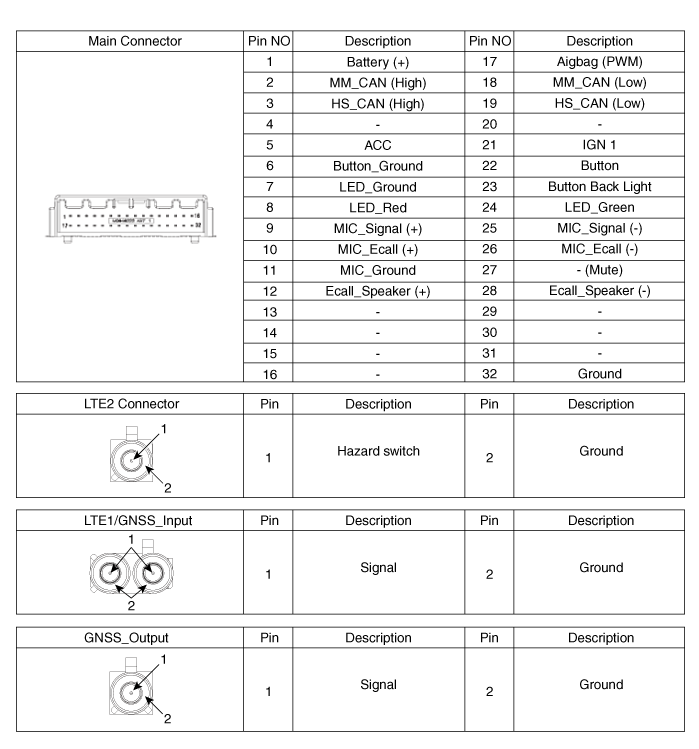

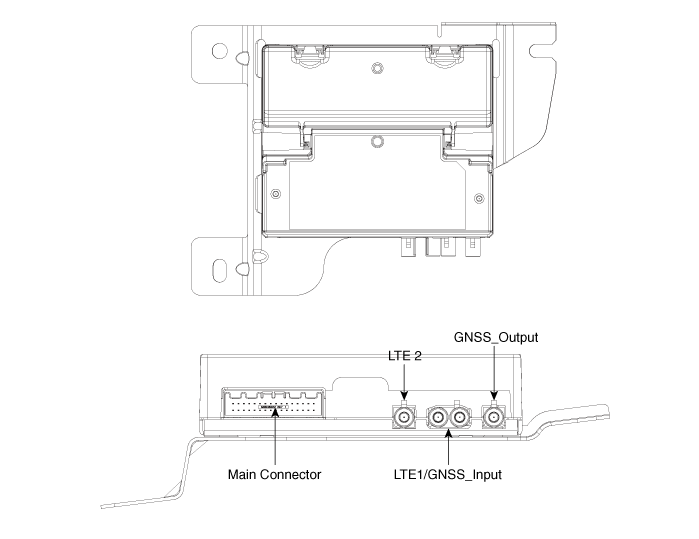

Компоненты и расположение компонентов
|
•
|
Устройство eCall для AVN установлено в головном устройстве AVN.
|
|
Процедуры ремонта
|
Если горит КРАСНЫЙ светодиод, проверьте систему eCall с помощью диагностических инструментов.
|
–
|
Резервная батарея (БУБ).
|
|
–
|
Динамик eCall и микрофон.
|
|
–
|
Антенна eCall и антенна на крыше.
|
|
|
•
|
Будьте осторожны, чтобы не поцарапать лицевую панель кластера и связанные с ней
части.
|
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Соблюдайте осторожность при хранении и обращении с аварийной подушкой при снятии/установке.
потому что смазка и масло могут оставить пятно на отделке.
|
|
блок eCall
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите центральную панель аварийной подушки.
(См. Кузов — «Центральная панель аварийной площадки»)
|
|
3.
|

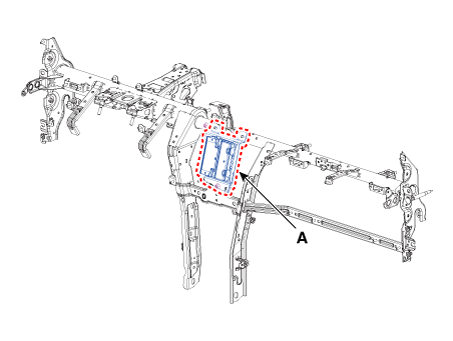

Ослабьте крепежные гайки и снимите блок ecall (A).
|
|
4.
|

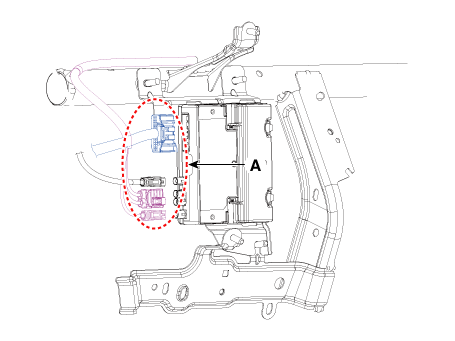

Отсоедините разъемы блока ecall (А).
|
Резервная батарея устройства eCall (BUB)
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
3.
|

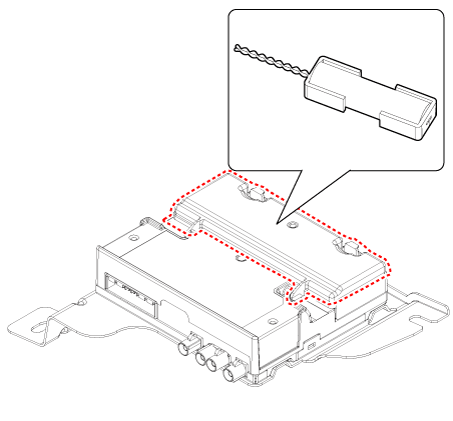

Если необходимо заменить резервную батарею, снимите резервную
аккумулятор после снятия крышки резервного аккумулятора (A).
|
|
Если горит КРАСНЫЙ светодиод, проверьте систему eCall с помощью диагностических инструментов.
|
–
|
Резервная батарея (БУБ).
|
|
–
|
Динамик eCall и микрофон.
|
|
–
|
Антенна eCall и антенна на крыше.
|
|
блок eCall
|
1.
|
Установите блок eCall.
|
|
2.
|
Установите центральную панель аварийной подушки.
|
|
3.
|
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Проверка с помощью диагностических инструментов
В системе eCall неисправность можно быстро диагностировать с помощью диагностики автомобиля.
система.
Диагностическая система предоставляет следующую информацию.
|
1)
|
Самодиагностика: проверка неисправности и кодового номера (DTC)
|
|
2)
|
Текущие данные: проверка состояния входных/выходных данных системы.
|
|
1.
|

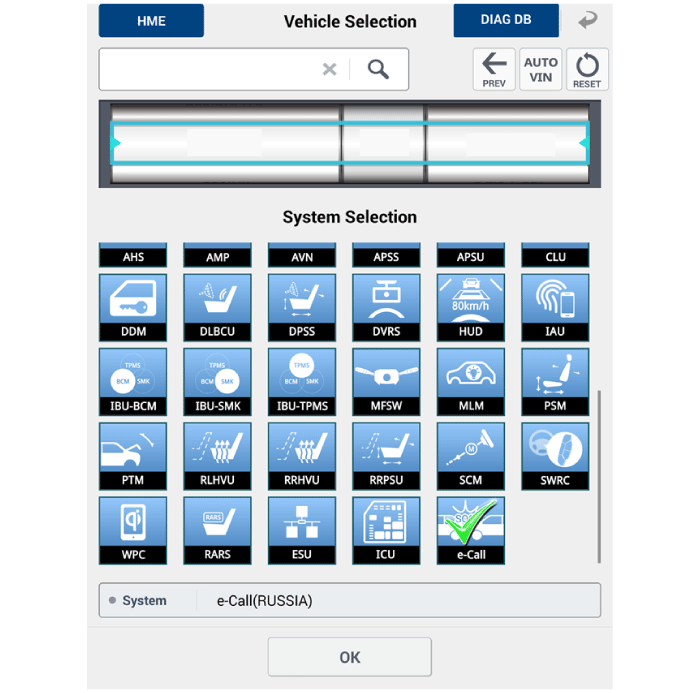

Выберите «Модель автомобиля» и «Систему eCall» для проверки по порядку.
проверить автомобиль тестером.
|
|
2.
|
Чтобы выяснить причину неисправности каждого модуля с помощью самодиагностики, выберите
«Диагностический код неисправности».
|
|
3.
|

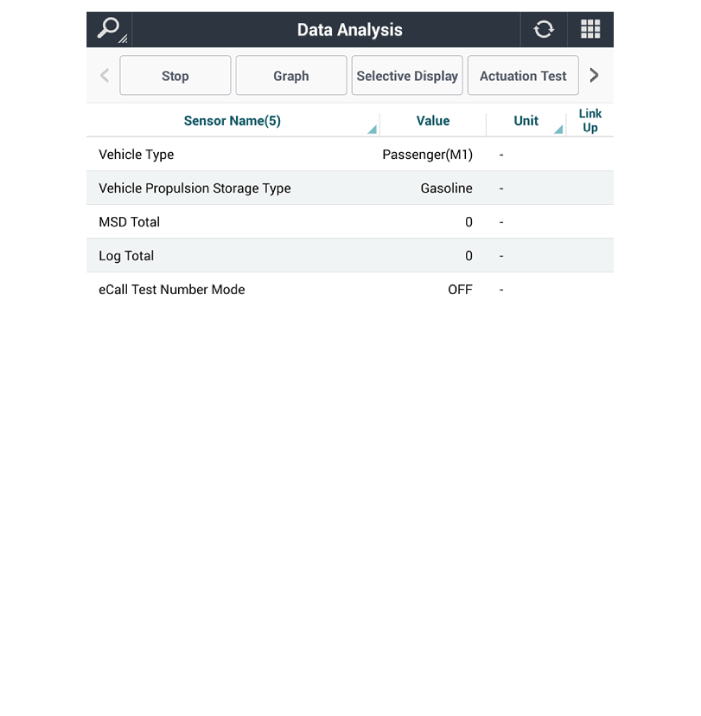

Выберите меню «Текущие данные», чтобы проверить текущее состояние ввода/вывода.
данные.
|
Загрузка параметров eCall
Загрузка параметров eCall используется для изменения значения параметра eCall.
право в Европе.
|
2.
|
Подключить диагностические инструменты.
|
|
3.
|
Включите зажигание при выключенном двигателе.
|
|
4.
|

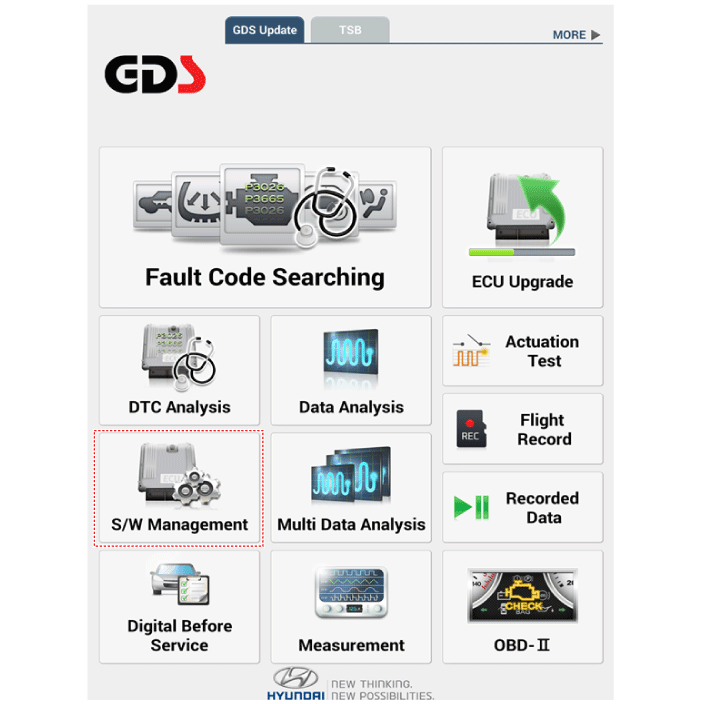

Выберите «Модель автомобиля» и «Управление программным обеспечением».
|
|
5.
|

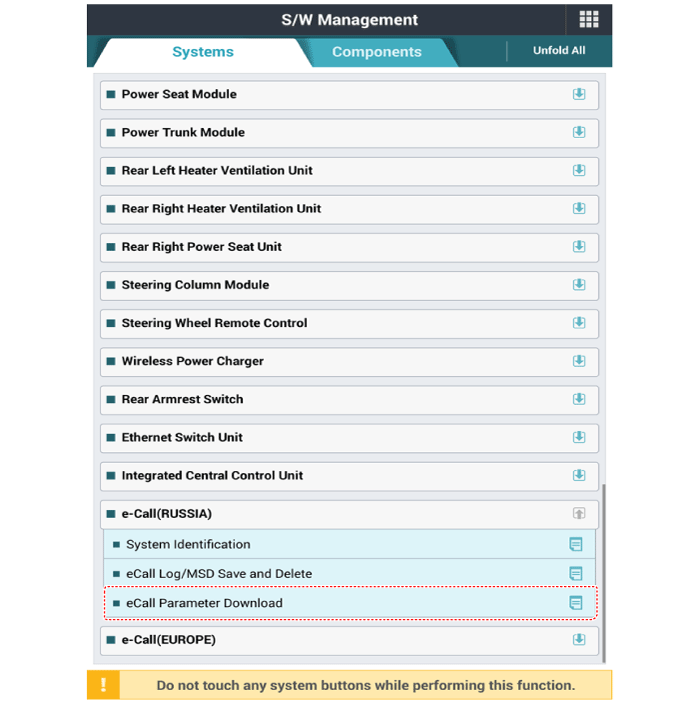

Выберите «Загрузка параметров eCall».
|
Режим тестирования eCall
Нажмите кнопку SOS TECT, чтобы активировать звуковое сопровождение и протестировать eCall.
система по инструкции.
На этапе Test Call, который является последним этапом тестового режима, нажмите кнопку
Кнопка SOS по звуковому сопровождению для отправки данных о неисправных компонентах
в колл-центр.
Чтобы выйти из тестового режима, нажмите кнопку SOS TEXT в центре звукового сопровождения.
|
1.
|
Условия работы тестового режима
|
(1)
|
Аккумулятор автомобиля должен быть правильно подключен.
|
|
(2)
|
После зажигания должна пройти одна минута.
|
|
(3)
|
Автомобиль должен оставаться неподвижным в течение 1 минуты или более.
|
|
|
2.
|
Условия, препятствующие работе тестового режима
|
(1)
|
Выполняется вызов PSAP
|
|
(2)
|
Режим обратного звонка: система eCall переходит в режим обратного звонка.
после успешного звонка и находится в режиме ожидания в течение 120 минут, чтобы
принимать звонки из колл-центра.
|
|
(3)
|
Тестовый режим автоматически завершается, когда скорость автомобиля достигает 1
км/ч или более или проехал 300 м или более.
|
|
(4)
|
Не прошло и двух минут после завершения предыдущего тестового звонка.
|
|
|
3.
|
Последовательность работы тестового режима (аудио сопровождение)
|
(4)
|
Тест BUB (резервная батарея, встроенная в устройство eCall) (без отдельного
уведомление предоставляется, если BUB находится в нормальном состоянии.)
|
•
|
Аудиоподсказка резервного аккумулятора
Когда «Напряжение резервной батареи аварийного
низкий уровень вызова" воспроизводится, повторите попытку в тестовом режиме после
достаточная зарядка аккумулятора во время вождения.
|
|
|
|
(5)
|
Тестовый звонок (Нажатие кнопки SOS отправляет результат теста на
ПСАП.)
|
|
|
•
|
Красный светодиод остается включенным, если один или несколько кодов DTC для eCall
системы выдаются.
|
|
•
|
Если горит красный светодиод, обязательно используйте диагностический прибор (GDS)
чтобы проверить на провал.
|
|
Проверка резервной батареи
Резервная батарея (BUB), встроенная в систему eCall, имеет ограниченный срок службы и
использование его в течение длительного времени может снизить его характеристики зарядки/разрядки.
Резервный аккумулятор гарантирует работу системы eCall, когда транспортное средство
батарея не может быть использована из-за аварии. Обязательно проверьте резервную батарею
если загорится красный светодиод, при необходимости замените его.
|
•
|
Гарантия на резервную батарею 3 года.
|
|
•
|
Проверяйте резервную батарею каждые три года и заменяйте ее.
если необходимо.
(См. Блок экстренного вызова — «Процедуры ремонта»)
|
|
|
•
|
Система eCall предназначена для того, чтобы сделать срочный вызов на вызов
центр во время чрезвычайной ситуации. Произвольное удаление или эксплуатация
компоненты системы могут повлиять на безопасность людей и могут
привести к ложному сообщению об аварии в аварийную службу
колл-центр.
|
|
