Модуль передней двери

Компоненты и расположение компонентов

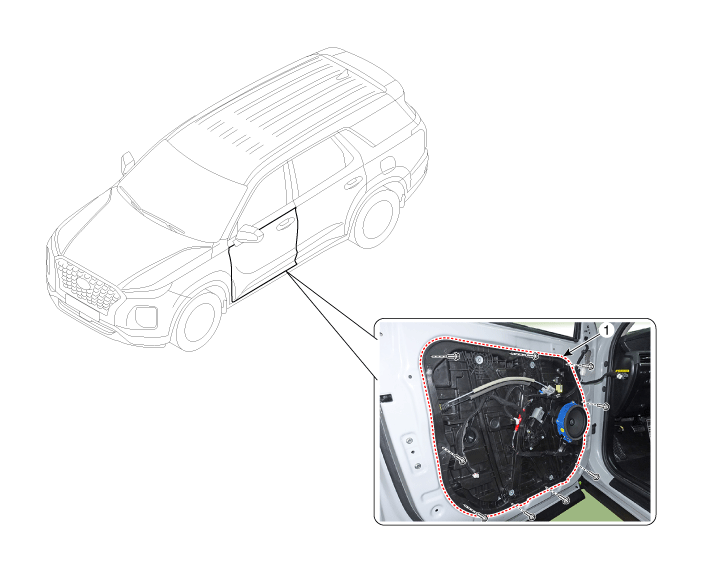

Расположение компонента

Процедуры ремонта

Замена

Наденьте перчатки, чтобы не поранить руки.

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1. 1
   Снимите стекло передней двери. (См. Передняя дверь — «Оконное стекло передней двери»)
2. 2
   Снимите наружную ручку передней двери. (См. Передняя дверь — «Внешняя ручка передней двери»)
3. 3

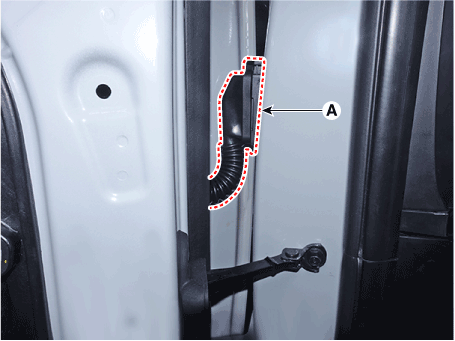

   Нажмите на стопорный штифт и отсоедините главный разъем передней двери (А).



4. 4

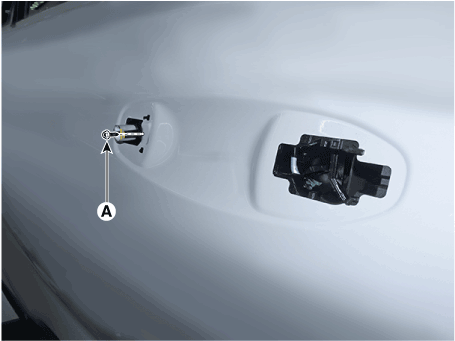

   Ослабьте винт внешней ручки передней двери (А).



5. 5

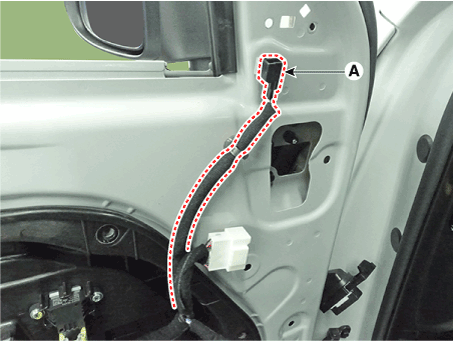

   Нажмите на фиксатор и отсоедините разъем наружного зеркала заднего вида. (А).



6. 6

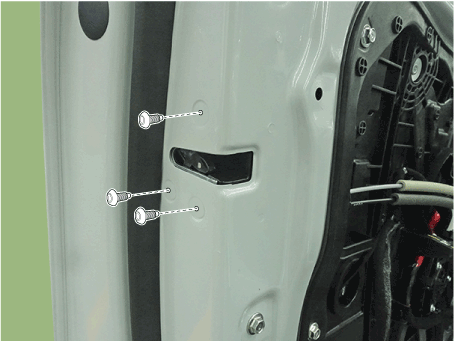

   Ослабьте винты защелки передней двери.

   Момент затяжки : 7,8–10,8 Н·м



7. 7

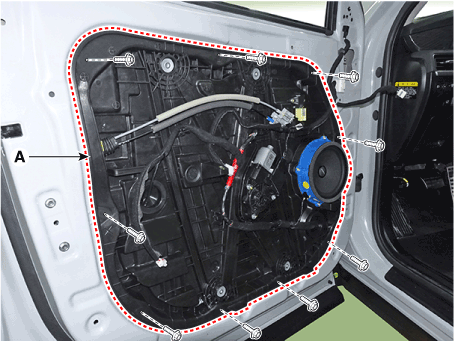

   Ослабьте болты крепления передней двери и снимите модуль передней двери. (А).

   Момент затяжки : 7,8–11,8 Н·м



8. 8
   Отсоедините различные разъемы от модуля передней двери и отделите жгут проводов модуля передней двери (А).
9. 9
   Снимите замок передней двери в сборе. (См. Передняя дверь — «Защелка передней двери в сборе»)
10. 10
    Снимите электродвигатель переднего стеклоподъемника. (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)
11. 11
    Для установки выполните процедуру удаления в обратном порядке.

    Убедитесь, что разъемы подключены правильно и каждый стержень надежно соединен. Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.
