Стекло передней двери

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

Наденьте перчатки, чтобы не поранить руки.

При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1. 1
   Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери»)
2. 2

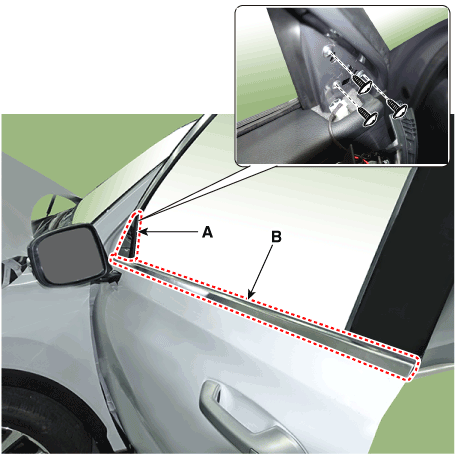

   Ослабьте крепежные винты и снимите боковую отделку передней двери (А). и снимите ремень передней двери за пределами уплотнителя (B).



3. 3

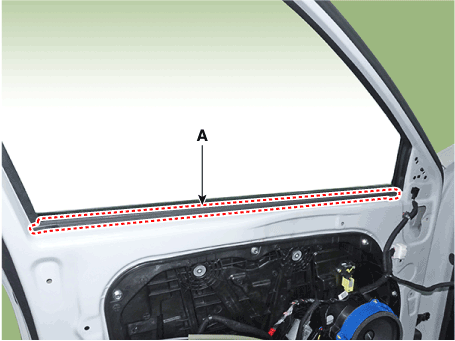

   Снимите ремень передней двери внутри уплотнителя (А).



4. 4

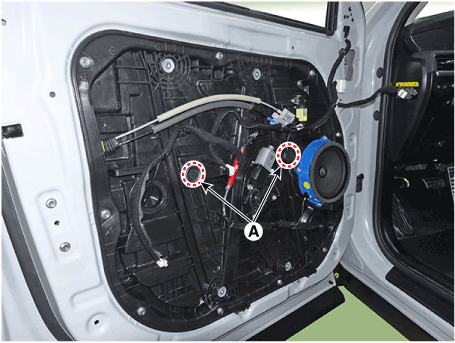

   Снимите отверстие для заглушки (А).



5. 5
   Удерживая переключатель электрического стеклоподъемника, потяните его вниз до тех пор, пока крепление стекла не виден болт на отверстии под пробку.

   Будьте осторожны, чтобы не повредить поверхность стекла.

6. 6

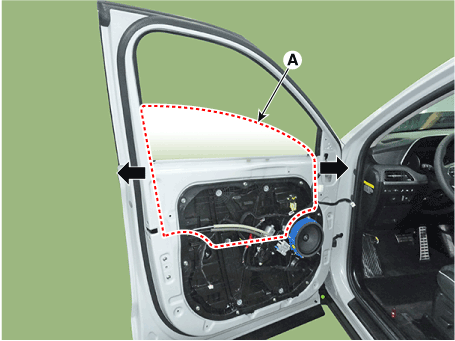

   Ослабьте болт крепления и снимите стекло передней двери. (А) наклонив его в сторону.

   Момент затяжки : 7,8–11,8 Н·м



7. 7
   Для установки выполните процедуру удаления в обратном порядке.

   Покатайте стекло вверх и вниз, чтобы проверить, свободно ли оно двигается. При необходимости отрегулируйте положение стекла. Убедитесь, что дверца запирается и открывается должным образом.
