Передаточный узел переднего колеса

Компоненты и расположение компонентов

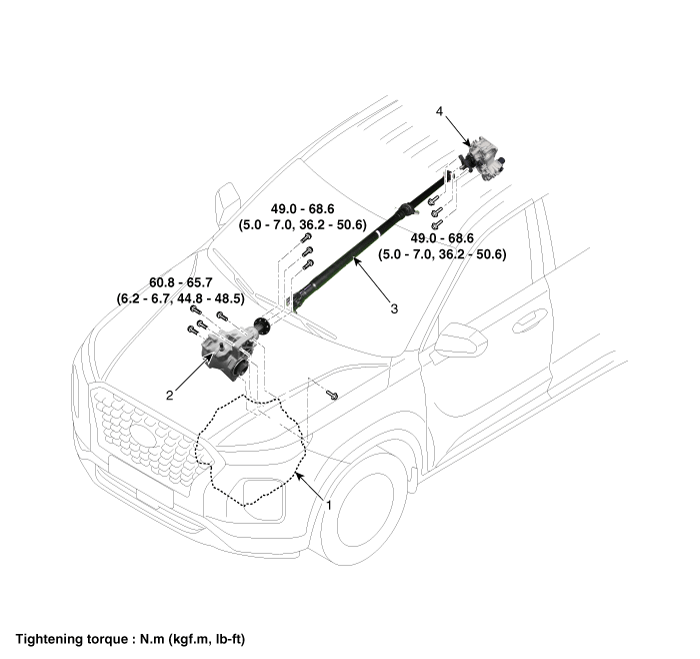

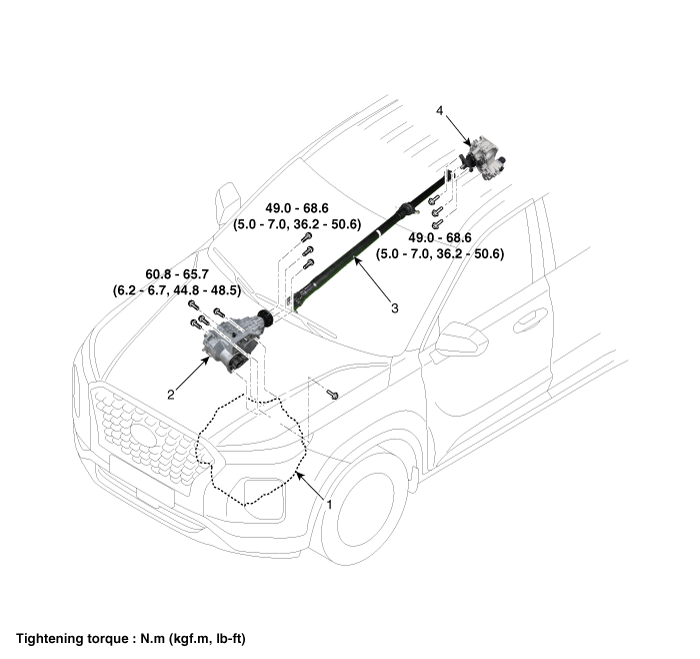

Расположение компонентов

Процедуры ремонта

Удаление

1. 1
   Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)
2. 2
   Снимите подрамник. (См. Система подвески — «Подрамник»)
3. 3
   Снимите узел переднего приводного вала. [Правая сторона] (См. Приводной вал и ось — «Передний карданный вал»)
4. 4
   Снимите передний глушитель. [Бензин 3,5/ 3,8] (См. Механическая система двигателя — «Глушитель»)
5. 5

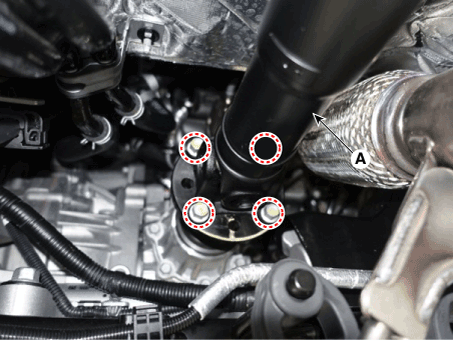

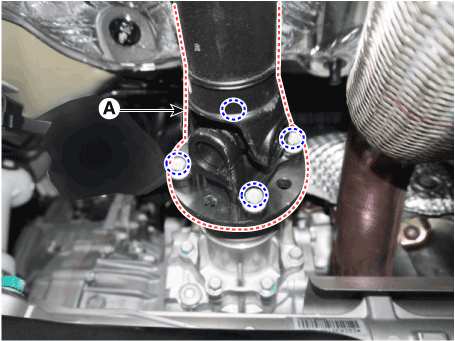

   Снимите узел переднего карданного вала (А) с узла раздаточной коробки.

   Момент затяжки : 49,0–69 Н·м

   [Дизель 2.2]



   [Бензин 3.5, 3.8]



6. 6
   Снимите раздаточную коробку в сборе.

   Момент затяжки : 60,8–66 Н·м

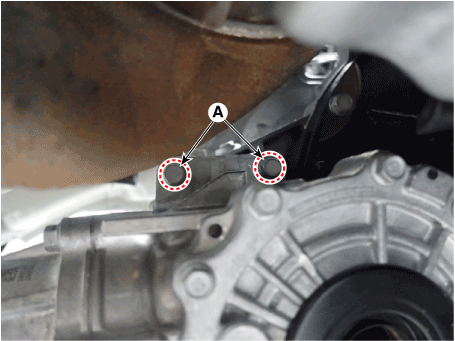

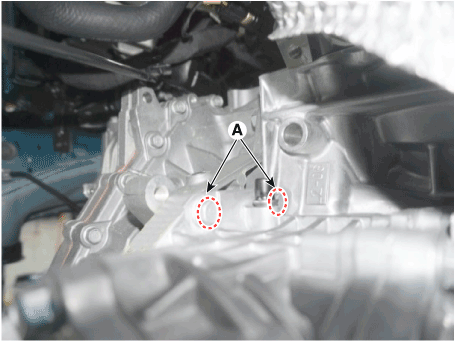

   1) Ослабьте верхние болты крепления узла раздаточной коробки (А). [Дизель 2.2]



   [Бензин 3.5, 3.8]

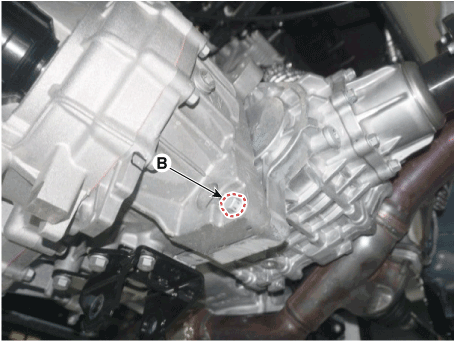

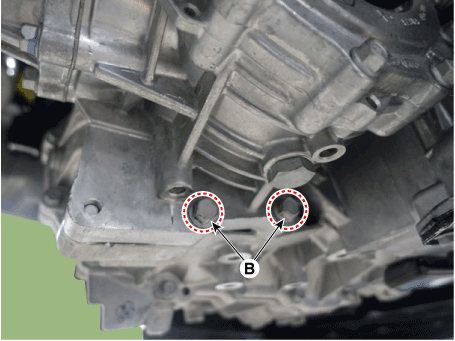

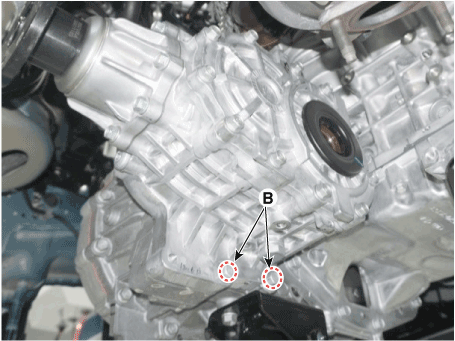

   2-1) Ослабьте нижние крепежные болты узла переноса (B). [Передача -> Трансмиссия] [Дизель 2.2]



   [Бензин 3.5, 3.8]

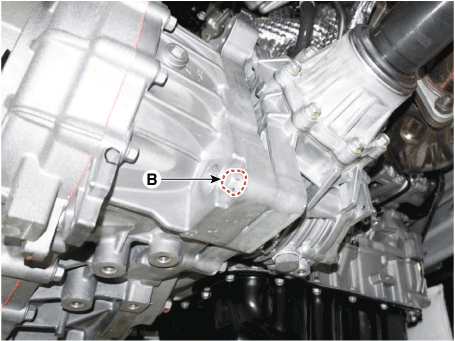

   2-2) Ослабьте нижние крепежные болты узла переноса (B). [Коробка передач ->Передача] [Дизель 2.2]



   [Бензин 3.5, 3.8]

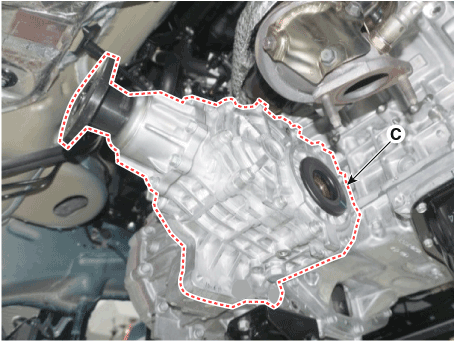

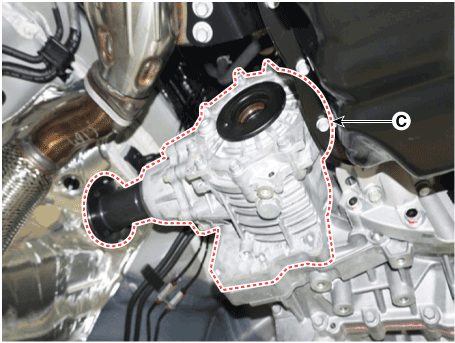

   3) Снимите узел переноса (С). [Дизель 2.2]



   [Бензин 3.5, 3.8]



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.

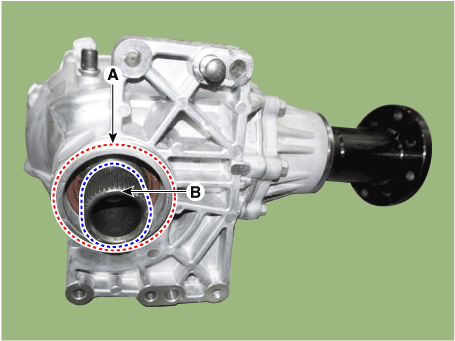

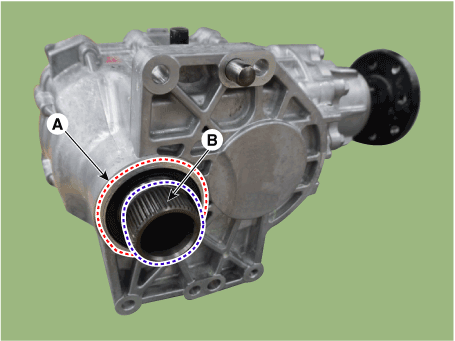

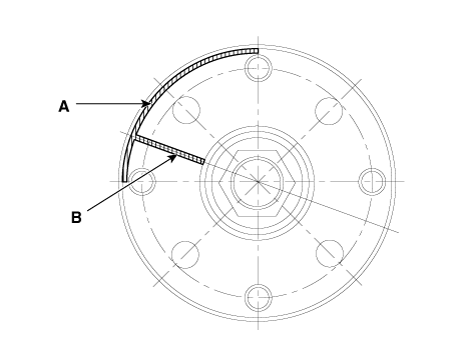

   Будьте осторожны, чтобы не повредить уплотнительное кольцо (А). Если уплотнительное кольцо поврежден, замените новым. Смажьте и покройте шлицы (B) молибденовым высоким покрытием. смазка под давлением. СМАЗКА эквивалент SPL-1 (MS511-07) [Дизель 2.2] [Бензин 3.5, 3.8] Установите карданный вал так, чтобы он находился рядом с отметкой биения. (Передаточная коробка 1 шт. (A), карданный вал 1 шт. (B) друг друга.
