Hyundai Palisade: раздаточная коробка / раздаточная жидкость

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система полного привода (AWD) / Трансфер в сборе / Трансмиссионная жидкость

Процедуры ремонта

осмотр

•	Трансмиссионное масло необходимо проверять и доливать каждые 60 000 км. (40 000 миль) / 4 года.

1.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

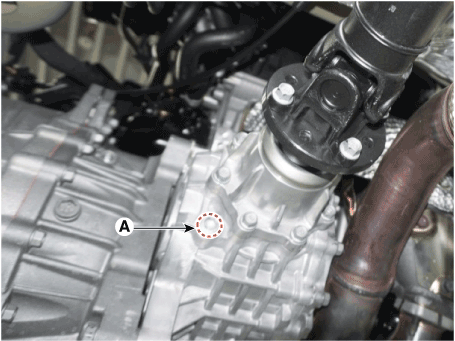

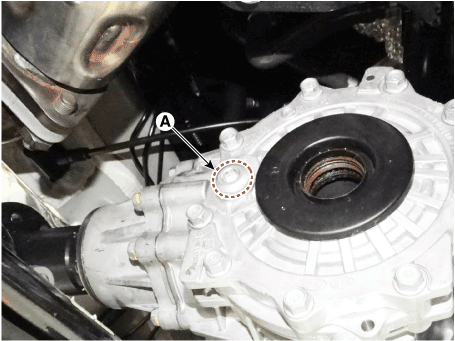

2.	Ослабьте пробку маслоналивного отверстия (А). [Дизель 2.2] [Бензин 3.5, 3.8]

Проверьте уровень масла.

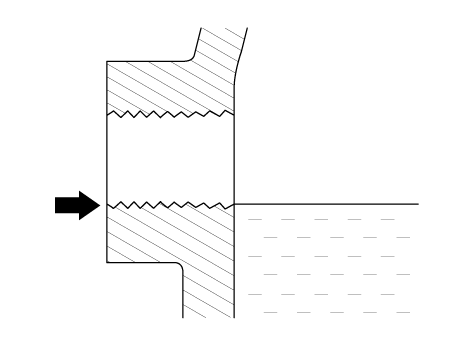

•	Уровень масла должен быть до заполнения отверстия, если нет, долейте масло. пока не набежит.

Установите пробку маслоналивного отверстия с новой прокладкой.

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

5.	Установите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

Замена

Изменять		Емкость	Спецификация
Обычное использование	Тяжелое использование	Залито до нижнего уровня резьбы заливной пробки. Дизель 2.2: 0,65 л ± 0,03 л (0,17 галлона США, 0,69 кварты США, 0,57 литровой кварты США) ± (0,01 галлона США, 0,03 галлона США кварта, 0,03 лмп кварта) Бензин 3,5, 3,8: 0,70 л ± 0,0325 л (0,18 галлона США, 0,74 кварты США, 0,62 литровой кварты США) ± (0,01 галлона США, 0,03 галлона США кварта, 0,03 лмп кварта)	Гипоидное трансмиссионное масло API GL-5, MS 517-15 GTC 75W/85 (SK HCT-5 ТРАНСМИССИОННОЕ МАСЛО 75W/85 или ЭКВИВАЛЕНТНОЕ)
Сервис не требуется	120 000 км (80 000 миль)

Тяжелые условия вождения

•	Езда по пыльным, неровным дорогам

•	Вождение в гористой местности

•	Вождение для патрульной машины, такси, коммерческого автомобиля или буксировки транспортных средств

•	Вождение более 170 км/ч

* Трансмиссионное масло следует заменить, если узел переноса попал в вода.

1.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

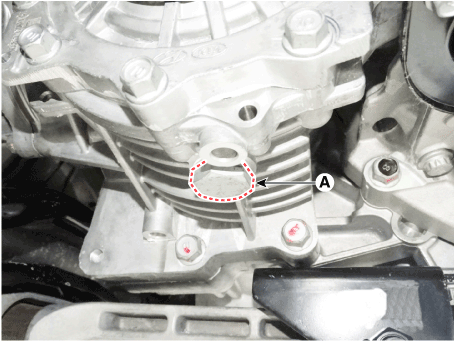

2.	Слейте трансмиссионное масло после ослабления сливной пробки (А).

Установите сливную пробку с новой прокладкой.

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

Залейте масло, указанное для передачи, после ослабления заливной пробки (А).

Специфицированное масло: Гипоидное трансмиссионное масло, MS 517-15 GTC 75/85 (GL-5)

Вместимость : Заправлен до нижнего уровня резьбы заливной пробки.

Дизель 2.2: 0,65 л ± 0,03 л

(0,17 галлона США, 0,69 кварты США, 0,57 литр кварты) ± (0,01 галлона США, 0,03 кварта США, 0,03 лм3 кварта)

Бензин 3,5, 3,8: 0,70 л ± 0,0325 л

(0,18 галлона США, 0,74 кварты США, 0,62 лм кварты) ± (0,01 галлона США, 0,03 кварта США, 0,03 лм3 кварта)

[Дизель 2.2]

Hyundai Palisade. Repair procedures

[Бензин 3.5, 3.8]

Hyundai Palisade. Repair procedures

Установите заливную пробку с новой прокладкой.

Момент затяжки :

39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

6.	Установите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)
