сальник

Процедуры ремонта

Замена

1. 1
   Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)
2. 2
   Снимите подрамник. [Бензин 3,5/ 3,8] (См. Система подвески — «Подрамник»)
3. 3
   Снимите передний приводной вал в сборе. [Правая сторона] (См. Приводной вал и ось — «Передний карданный вал»)
4. 4
   Снимите передний глушитель. [Бензин 3,5/ 3,8] (См. Механическая система двигателя — «Глушитель»)
5. 5

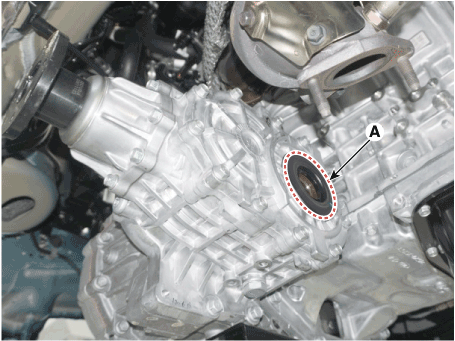

   Снимите пылезащитную крышку (А). [Дизель 2.2]



   [Бензин 3.5, 3.8]



6. 6

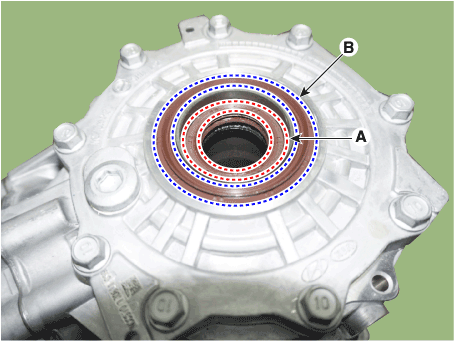

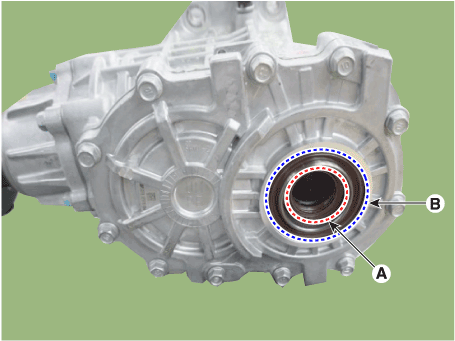

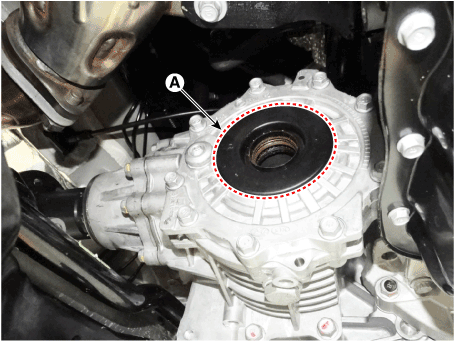

   Снимите сальник переноса (A), (B). [Дизель 2.2]



   [Бензин 3.5, 3.8]



7. 7

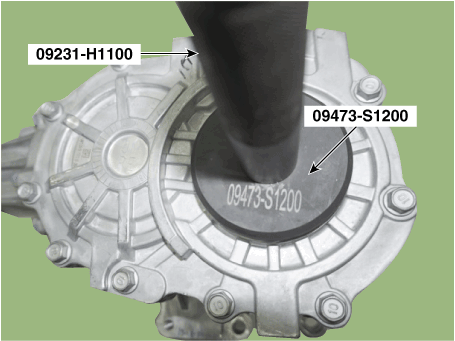

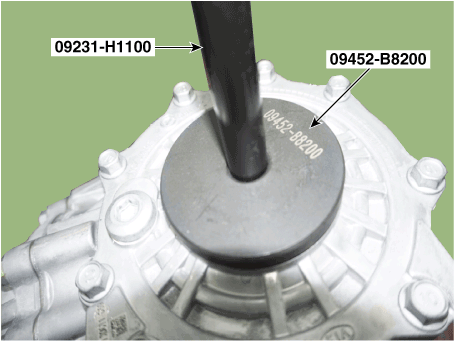

   Замените сальник специальным сервисным инструментом. [Дизель 2.2]



   [Бензин 3.5, 3.8]



8. 8
   Снимите специальные сервисные инструменты.
9. 9
   Установите новую пылезащитную крышку.
10. 10
    Установите передний глушитель. [Бензин 3,5/ 3,8] (См. Механическая система двигателя — «Глушитель»)
11. 11
    Установите передний приводной вал в сборе. [Правая сторона] (См. Приводной вал и ось — «Передний карданный вал»)
12. 12
    Установите подрамник. [Бензин 3,5/ 3,8] (См. Система подвески — «Подрамник»)
13. 13
    Установите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)
14. 14
    Снимите узел переноса. (См. Система полного привода (AWD) — «Передаточный узел переднего колеса»)
15. 15

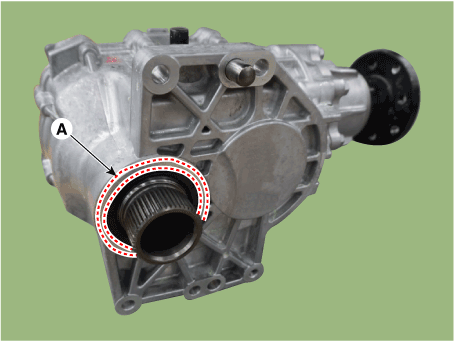

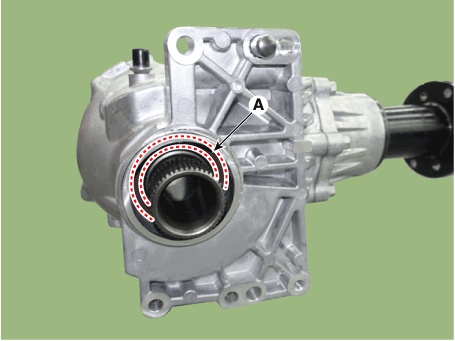

    Снимите сальник узла переноса (А). [Дизель 2.2]



    [Бензин 3.8]



16. 16

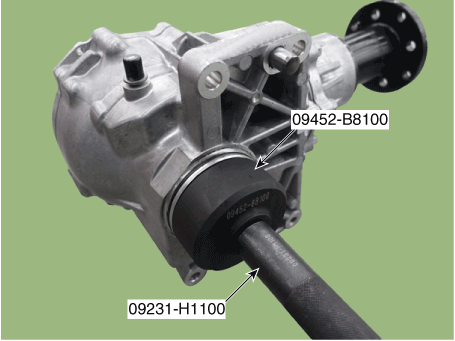

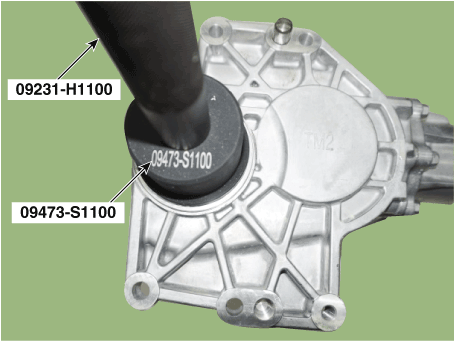

    Замените сальник специальным сервисным инструментом. [Дизель 2.2]



    [Бензин 3.5, 3.8]



17. 17
    Удалите специальные сервисные инструменты
18. 18
    Установите узел переноса. (См. Система полного привода (AWD) — «Передаточный узел переднего колеса»)
19. 19
    Установите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)
