Hyundai Palisade: система управления полным приводом / блок управления полным приводом
Компоненты и расположение компонентов
| Расположение компонентов |
|

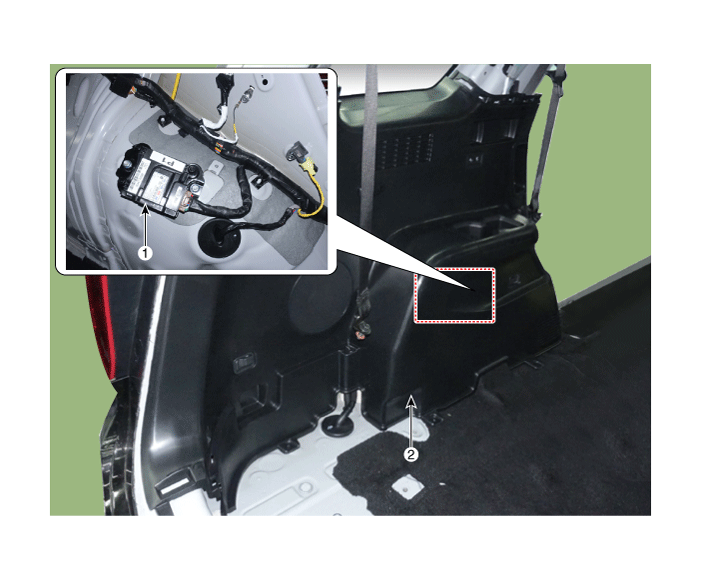

1. Полный привод
ЭБУ
|
2. Багажник
отделка [левая сторона]
|
Описание и работа
| Описание |

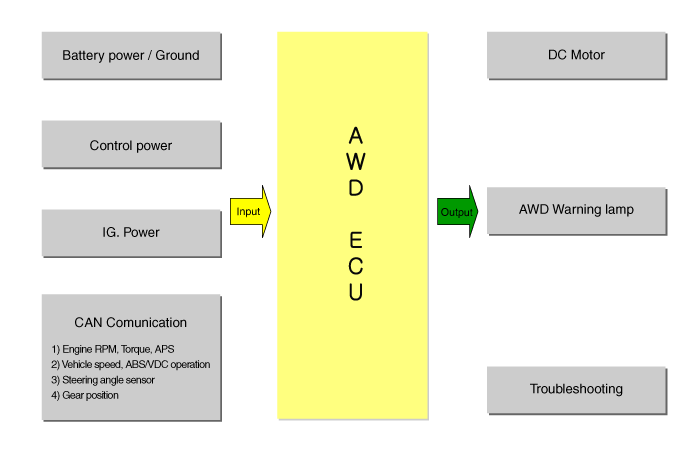

ЭБУ полного привода распределяет тяговое усилие на переднее/заднее колесо, управляя
многодисковое сцепление на раздаточной коробке полного привода путем анализа входной информации,
то есть скорость вращения колеса, акселератор и угол поворота руля в зависимости от состояния дороги
и состояние вождения. Автомобиль с полным приводом имеет различные условия передачи мощности.
в зависимости от условий движения/дороги. Скорость автомобиля передается через
Связь по CAN от ЭБУ ABS/ESP.
Информация от связи CAN включает в себя APS, который указывает
намерение водителя ускориться, крутящий момент двигателя, сигнал работы ABS/ESP
и положение шестерни. ЭБУ полного привода управляет двигателем BLDC, контрольной лампой и индикатором.
лампа и обменивается данными с тестерным оборудованием. Когда автомобиль работает в обычном режиме
скорость выше 60 км/ч на обычных дорогах, контролируется в режиме 2WD.
ЭБУ определяет движущую силу на переднем и заднем колесе, получая
сигналы от всех датчиков в зависимости от условий движения, т.е. резкий пуск,
поворот и движение по дороге с низким коэффициентом трения, а также оптимизированный крутящий момент,
соответствует условиям вождения, передается на переднее колесо через
расчет и контроль передаваемых данных крутящего момента.
Диаграмма потока

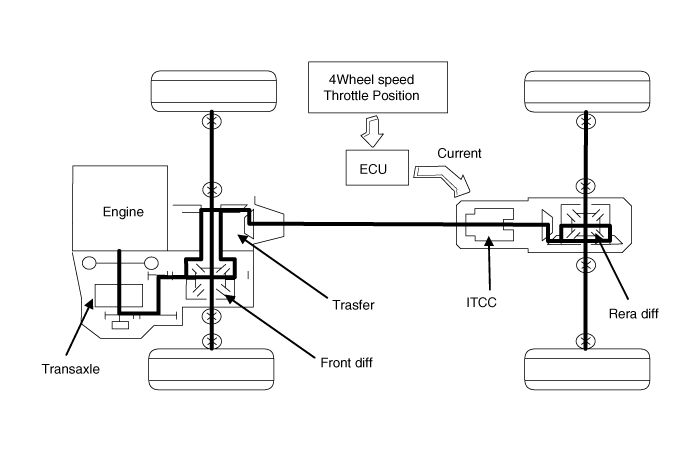

| Схема потока мощности |

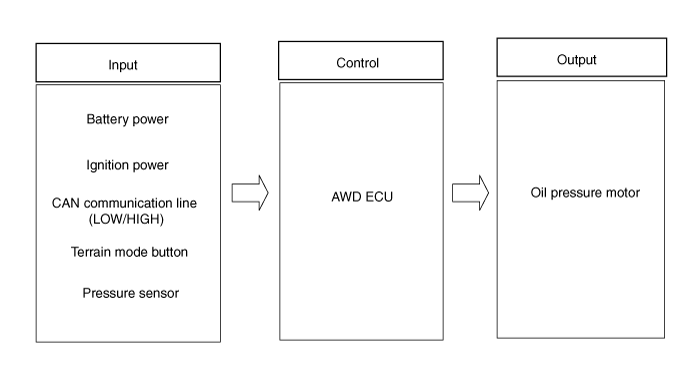

| Диаграмма ввода и вывода ЭБУ полного привода |
Принципиальные диаграммы
| Принципиальная электрическая схема |

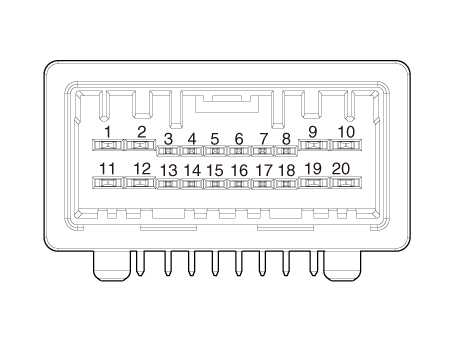

Разъем ЭБУ полного привода
Функция контакта ЭБУ полного привода
|
Приколоть
|
Функция
|
|
1
|
Мотор Б
|
|
2
|
Мотор А
|
|
3
|
-
|
|
4
|
-
|
|
5
|
Питание датчика давления
|
|
6
|
-
|
|
7
|
ИГ1
|
|
8
|
Масса провода экрана двигателя
|
|
9
|
Заземление батареи
|
|
10
|
Питание от батареи
|
|
11
|
-
|
|
12
|
-
|
|
13
|
-
|
|
14
|
Сигнал датчика давления
|
|
15
|
Масса датчика давления
|
|
16
|
-
|
|
17
|
МОЖЕТ ВЫСОКАЯ
|
|
18
|
МОЖЕТ НИЗКИЙ
|
|
19
|
-
|
|
20
|
-
|
Процедуры ремонта
| Удаление |
| 1. |
Перед заменой ЭБУ полного привода проверьте обучение сцепления ЭБУ полного привода с помощью диагностического прибора.
(См. Система управления полным приводом — «Процедуры ремонта»)
|
| 2. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 3. |
Снимите левую боковую обшивку багажника.
(См. Кузов — «Внутренняя отделка»)
|
| 4. |

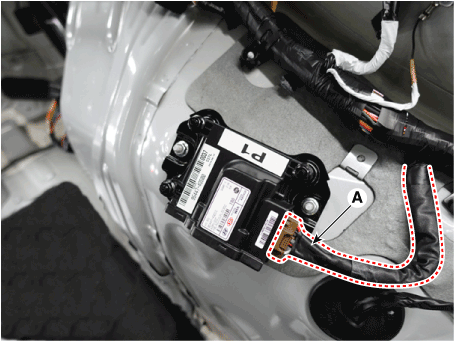

Отсоедините разъем ЭБУ полного привода (А).
|
| 5. |

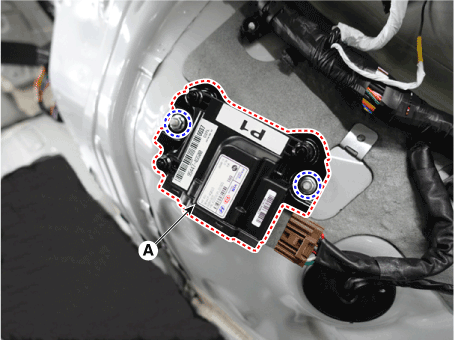

Ослабьте крепежные гайки и снимите ЭБУ полного привода (А).
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |
Перед установкой нового ЭБУ загрузите обучение сцепления оригинального ЭБУ в новый ЭБУ с помощью диагностического инструмента.
(См. Система управления полным приводом — «Процедуры ремонта»)
|
Процедуры ремонта
Корректирование
Описание
Фрикционный материал внутри муфты со временем изнашивается. Поэтому,
соответствующие значения компенсации должны быть указаны и введены после замены
контроллер или муфта...
Дополнительная информация:
