Hyundai Palisade: контроллер / блок управления отопителем и кондиционером (сзади)
Компоненты и расположение компонентов
Функция контактов разъема
|
Соединитель
|
PIN-код №
|
Пин Функция
|
Соединитель
|
PIN-код №
|
Пин Функция
|
А
|
1
|
Батарея
|
А
|
17
|
IGN2
|
2
|
ИСГ В+
|
18
|
IGN1
|
3
|
ИЛЛ+ (ХВОСТ)
|
19
|
Двигатель вентилятора (+)
|
4
|
Заземление датчика REF (+5 В)
|
20
|
-
|
5
|
Обратная связь привода управления режимами
|
21
|
Мосфет (СТОК Ж/Б)
|
6
|
Обратная связь датчика температуры
|
22
|
Мосфет (ВОРОТ)
|
7
|
Привод управления режимом (вентиляция)
|
23
|
Выключатель обогревателя _ левый
|
8
|
Привод управления режимом (разморозка)
|
24
|
Индикатор (ВЫСОКИЙ) _ LH
|
9
|
Привод контроля температуры (охлаждение)
|
25
|
Индикатор (MID) _ LH
|
10
|
Привод контроля температуры (теплый)
|
26
|
Индикатор (НИЖНИЙ) _ LH
|
11
|
Фиксатор вне (-)
|
27
|
Выключатель обогревателя _ правый
|
12
|
К - Линия
|
28
|
Индикатор (ВЫСОКИЙ) _ RH
|
13
|
ЛИН слева
|
29
|
Индикатор (MID) _ RH
|
14
|
Лин Райт
|
30
|
Индикатор (НИЖНИЙ) _ RH
|
15
|
-
|
31
|
Заземление датчика
|
16
|
ИЛЛ - (РЕО)
|
32
|
Земля
|
Процедуры ремонта
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
2.
|

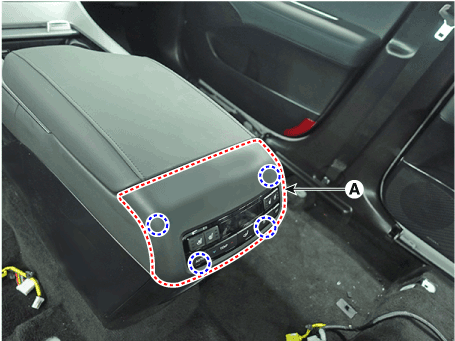

С помощью плоской отвертки или съемника снимите заднюю консоль.
верхняя крышка (А).
|
3.
|

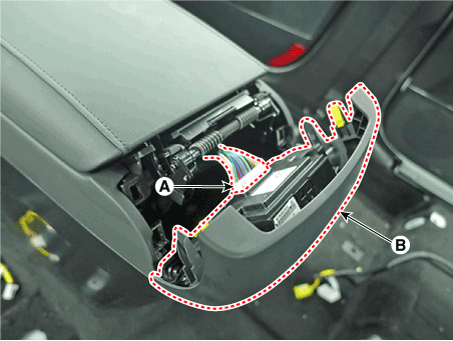

Нажмите на стопорный штифт, разъедините разъем задней консоли (A) и снимите
верхнюю крышку задней консоли (B).
|
4.
|

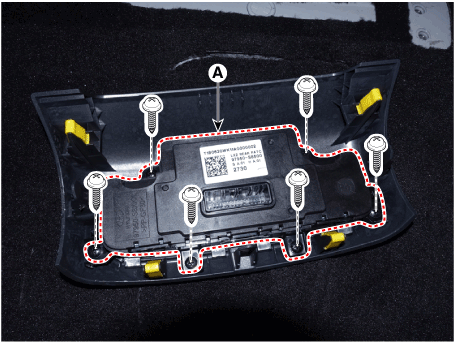

Ослабьте крепежные винты и снимите задний обогреватель и блок управления кондиционером.
блок (А).
|
5.
|
Для установки выполните процедуру удаления в обратном порядке.
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
•
|
Убедитесь, что разъем подключен правильно.
|
|
|
Компоненты и расположение компонентов
Компонент
Функция контактов разъема
Соединитель
PIN-код №
Пин Функция
Соединитель
PIN-код №
Пин Функция
А
1
Батарея
А
21
IGN2
2
ИСГ В+
22
IGN1
3
ИЛЛ+ (ХВОСТ)
23
Двигатель вентилятора (+)
4
Заземление датчика REF (+5 В)
24
Фотодатчик (-)_LEFT
5
Обратная связь привода управления режимами
25
Фотодатчик (-)_ПРАВЫЙ
6
Обратная связь датчика температуры — драйвер
26
Инкар Сенсор (+)
7
Обратная связь привода впуска
27
Инкар Мотор (-)
8
Датчик температуры испарителя (+)
28
Реле PTC 3
9
Датчик температуры окружающей среды (+)
29
Реле PTC 3
10
Привод управления режимом (вентиляция)
30
PTC по сигналу
11
Привод управления режимом (разморозка)
31
Фиксатор вне (-)
12
Привод контроля температуры (охлаждение) — драйвер
32
К - Линия
13
Привод контроля температуры (теплый) — драйвер
33
P_CAN Высокий
14
Привод впуска (свежий воздух)
34
P_CAN Низкий
15
Привод впуска (рециркуляционный воздух)
35
Мосфет (СТОК Ж/Б)
16
HTD (задняя разморозка)
36
Мосфет (ВОРОТ)
17
Задний переключатель защиты от запотевания
37
ЕСВ +
18
Чистый сигнал
38
ЭКВ -
19
Диагностика ионизатора
39
Заземление датчика
20
ИЛЛ - (РЕО)
40
Земля
Соединитель
PIN-код №
Пин Функция
Соединитель
PIN-код №
Пин Функция
Б
1
Обратная связь исполнительного механизма контроля температуры — пассажир
Б
9
-
2
Привод контроля температуры (охлаждение) - пассажир
10
-
3
Привод контроля температуры (теплый) - пассажир
11
-
4
Устранение запотевания обратной связи привода
12
Температурный датчик датчика предотвращения запотевания
5
Активатор защиты от запотевания (открытый)
13
Датчик предотвращения запотевания SCK
6
Активатор защиты от запотевания (закрыть)
14
Данные датчика предотвращения запотевания
7
-
15
-
8
Сигнал сиденья PWM - водитель
16
Земля
Процедуры ремонта
Самодиагностика
1...
Дополнительная информация:
Компоненты и расположение компонентов
Компоненты
Информация о выводах разъема
Нет
Соединитель А
(Внешний усилитель)
Соединитель А
(Внутренний усилитель)
Соединитель Б
Соединитель С
1
-
Динамик задней левой двери (+)
-
-
2
-
Динамик левой задней двери (-)
Микрофон (+)
I_CAN (высокий)
3
Голос навигации (+)
-
-
-
4
Внешний усилитель SPDIF (+)
-
-
-
5
Перезагрузить
Перезагрузить
Мощность фиктивной антенны
-
6
RVM: Мощность камеры, SVM: -
RVM: Мощность камеры, SVM: -
Освещение (+)
-
7
RVM: Видео с камеры, SVM: -
RVM: Видео с камеры, SVM: -
M-CAN (высокий)
-
8
-
-
-
-
9
-
-
-
-
10
-
-
Батарея (+)
-
11
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ
Батарея (+)
-
12
Пульт дистанционного управления на руль
Пульт дистанционного управления на руль
Земля
-
13
-
Динамик передней левой двери (+)
Земля
-
14
-
Динамик передней левой двери (-)
-
-
15
-
Динамик передней правой двери (-)
микрофон (-)
-
16
-
Динамик передней правой двери (+)
- (Тип SVM:SVM Detect2)
Ключ МТС
17
Голос навигации (-)
-
-
-
18
Внешний усилитель SPDIF (-)
-
-
-
19
Внешний усилитель SPDIF (земля)
-
Освещение (-)
-
20
RVM: питание камеры GND, SVM: -
RVM: питание камеры GND, SVM: -
M-CAN (низкий)
-
21
RVM: Земля видео камеры, SVM: -
RVM: Земля видео камеры, SVM: -
-
-
22
-
-
АКК
23
-
-
Мощность клавиатуры
24
-
-
-
25
-
-
-
26
Заземление на рулевом колесе
Заземление на рулевом колесе
-
27
-
Динамик задней правой двери (-)
-
28
-
Динамик задней правой двери (+)
-
29
-
-
-
30
-
-
-
31
-
-
-
32
SVM ОБНАРУЖЕНИЕ 1
SVM ОБНАРУЖЕНИЕ 1
-
33
RVM: заземление экрана камеры, SVM: -
RVM: заземление экрана камеры, SVM: -
IGN 1
34
-
-
Земля клавиатуры
35
-
-
-
36
-
-
37
-
-
38
Скорость автомобиля
Скорость автомобиля
Процедуры ремонта
Удаление
1...
Функция силы безопасности
Окно
Когда переключатель автоматического подъема стеклоподъемника двери водителя задействован, функция безопасности активна.
активирован.
1.
Состояние функции безопасности
При обнаружении силы 100 Н (используя пружину 10 Н/мм) во время открывания окна
поднимается, окно перевернуто...
Категории

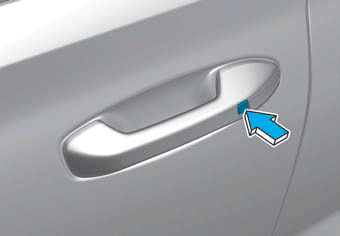

Чтобы запереть автомобиль с помощью двери
