Hyundai Palisade: система контроля выбросов картерных газов / клапан принудительной вентиляции картера (PCV)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система контроля выбросов / Система контроля выбросов картерных газов / Клапан принудительной вентиляции картера (PCV)

Описание и работа

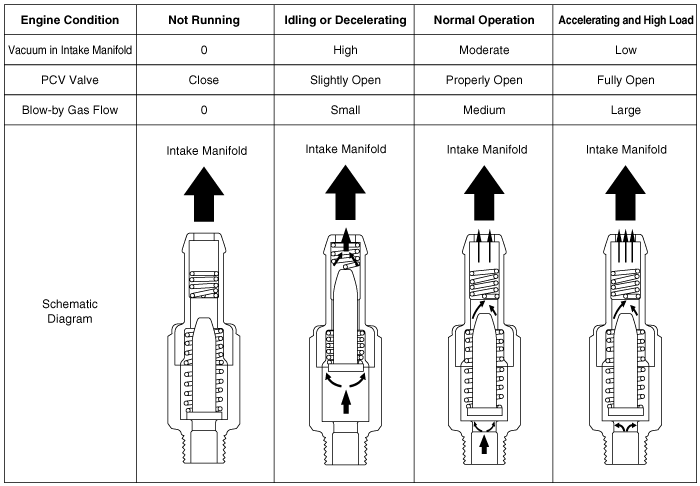

Принцип работы

Hyundai Palisade. Description and operation

Процедуры ремонта
Удаление

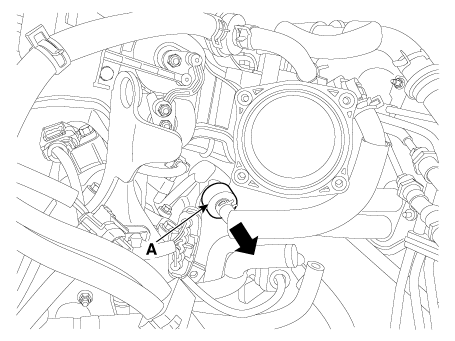

1.
Отпустите накладку PCV.

Hyundai Palisade. Repair procedures

2.

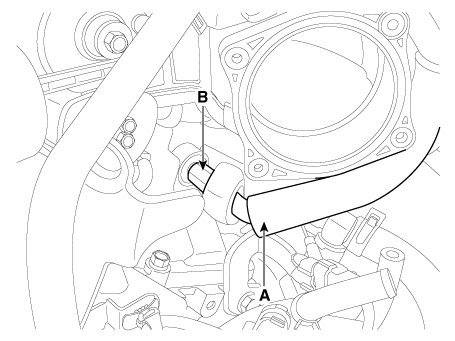

Отсоедините паровой шланг (А).
3.
Снимите клапан PCV (В).

Hyundai Palisade. Repair procedures

осмотр
1.

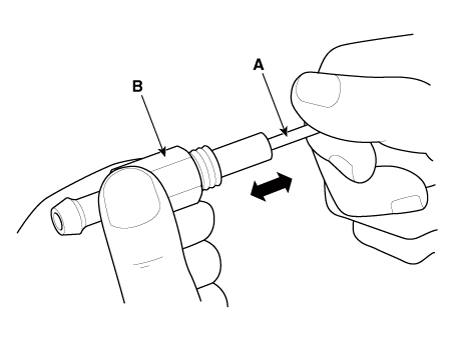

Вставьте тонкую палочку (А) в клапан PCV (В) со стороны с резьбой. проверить движение плунжера.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Если поршень не двигается (клапан PCV забит), прочистите или замените клапан.
Монтаж
1.
Установите в порядке, обратном снятию.
Клапан ПКВ:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)
Hyundai Palisade. Repair procedures
•
Нанесите Loctite 243 вокруг винта при установке клапан PCV
