Выключатель дверного замка с электроприводом

Процедуры ремонта

Диагностика с помощью диагностики инструмент

1. 1

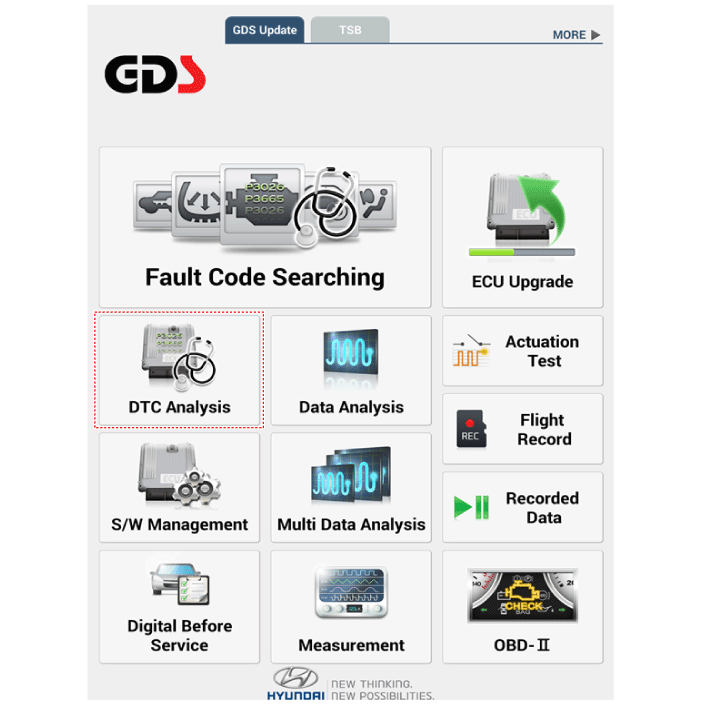

   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (Diagnostic tool). Система диагностики (инструмент диагностики) предоставляет следующую информацию.

   1. Поиск кода неисправности: проверка неисправности и кодового номера (DTC)
   2. Анализ данных: проверка состояния входных/выходных данных системы
   3. Проверка срабатывания: Проверка состояния работы системы
   4. S/W Management: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки
2. 2

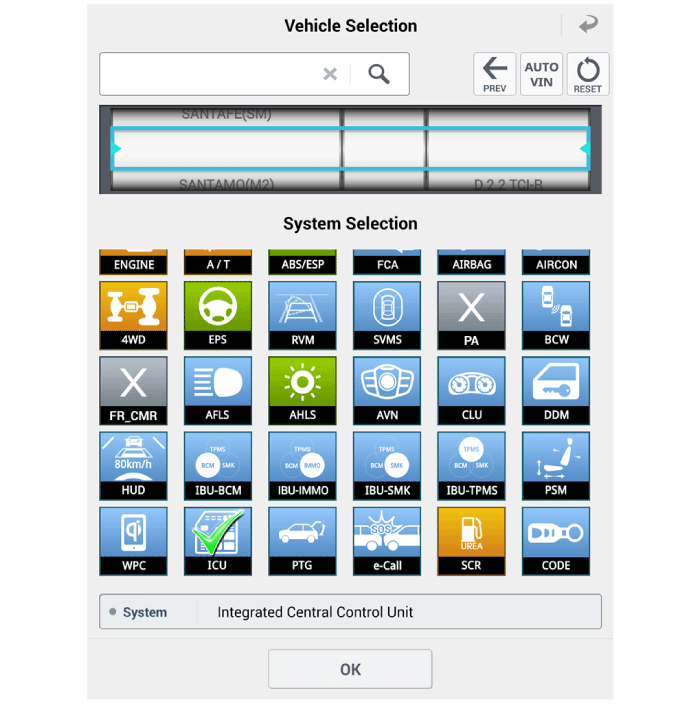

   Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и "Транспортное средство".



3. 3
   Если проверить текущий статус, выберите «Анализ данных» и «Модель автомобиля».



4. 4

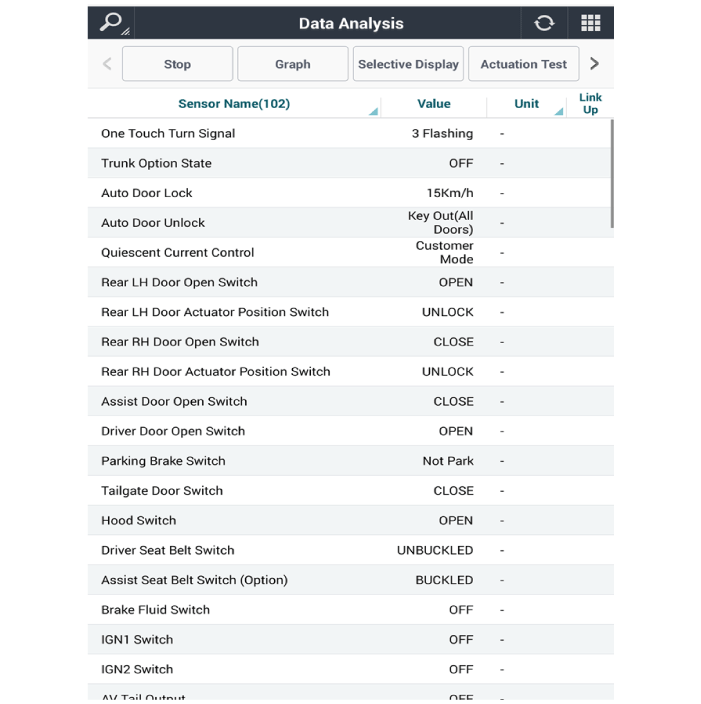

   Выберите «ICU» для поиска текущего состояния данных ввода/вывода.





5. 5

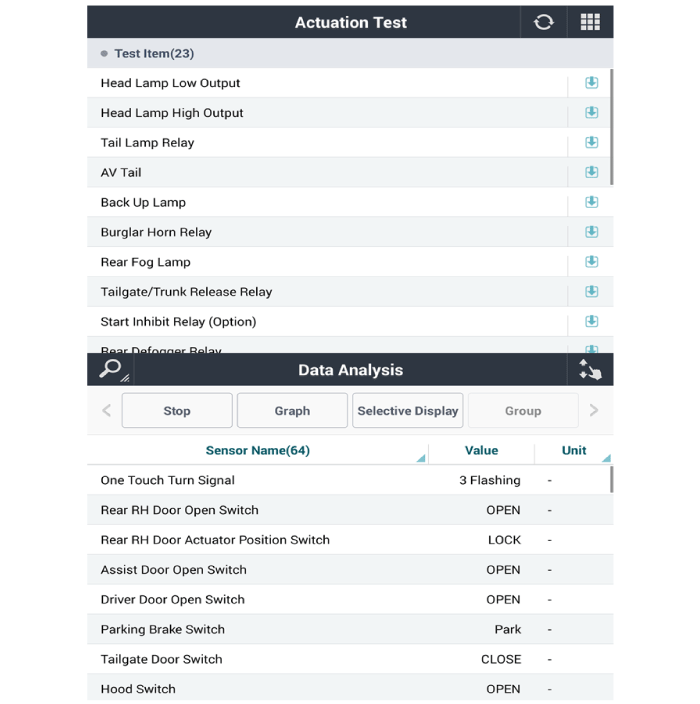

   Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации».



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
3. 3

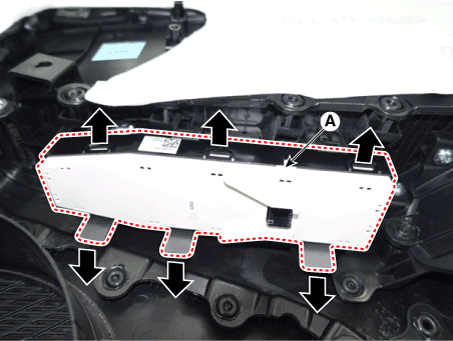

   Отсоедините монтажный зажим, а затем снимите узел переключателя качания двери. (А).



Монтаж

1. 1
   Установите узел выключателя замка двери.
2. 2
   Установите обивку передней двери после подсоединения разъема.
