Hyundai Palisade: дверные зеркала с электроприводом / дверные зеркала с электроприводом в сборе

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Зеркала с электроприводом / Зеркало двери с электроприводом в сборе

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

1. Индикатор предупреждения о слепых зонах радара
2. Боковой повторитель

3. Лампа-лужа
4. Камера SVM

Процедуры ремонта

осмотр

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку двери. (См. Кузов — «Облицовка передней двери»)

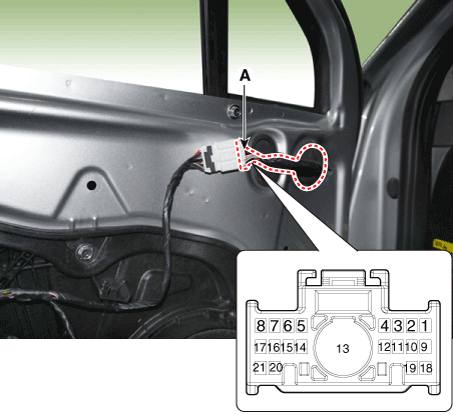

3.	Отсоедините разъем наружного зеркала заднего вида с электроприводом (А) от жгута проводов.

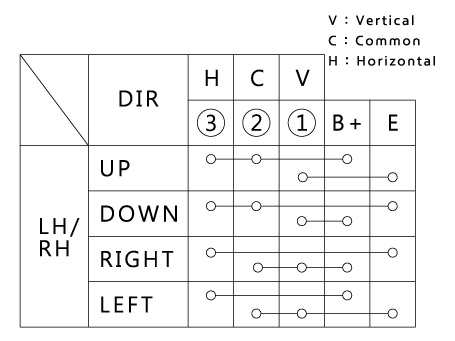

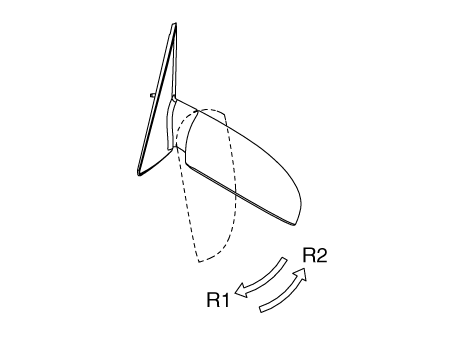

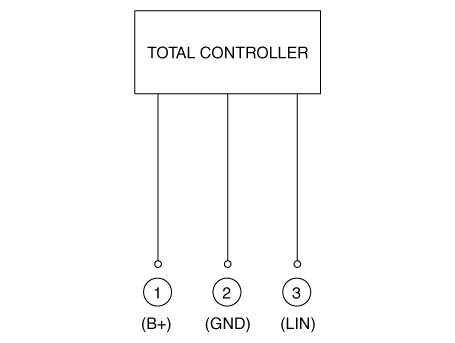

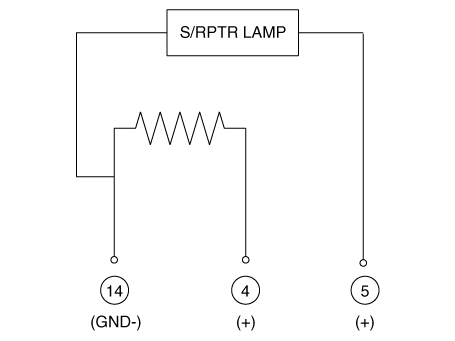

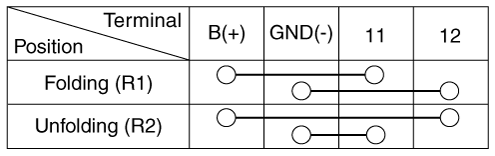

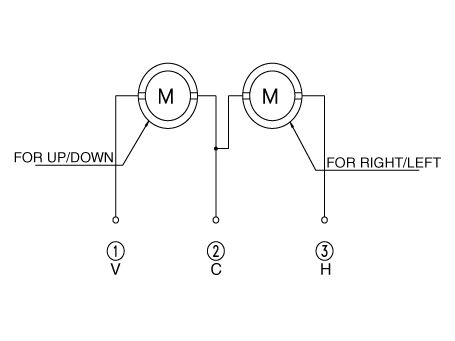

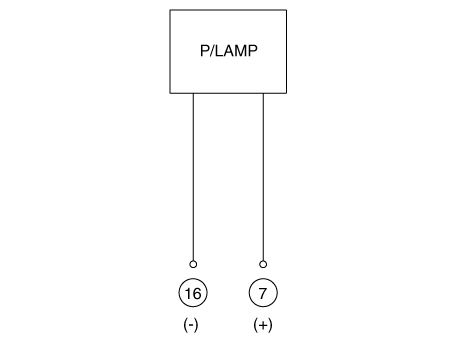

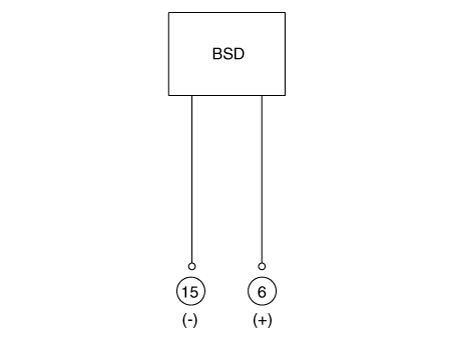

4.	Подайте напряжение батареи на каждую клемму, как показано в таблице, и проверьте что зеркало работает нормально. [Привод] Радар слепых зон Индикатор Устройство управления Обогреватель зеркал Лужа Лампа Складное зеркало

Удаление

1.	Отсоедините (-) клемму аккумуляторной батареи.

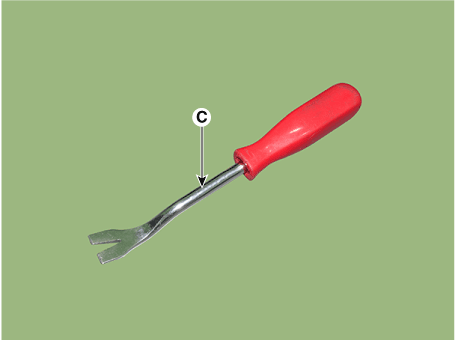

С помощью съемника застежек (C) снимите зеркало (A), как показано на рисунке. ниже.

Hyundai Palisade. Repair procedures

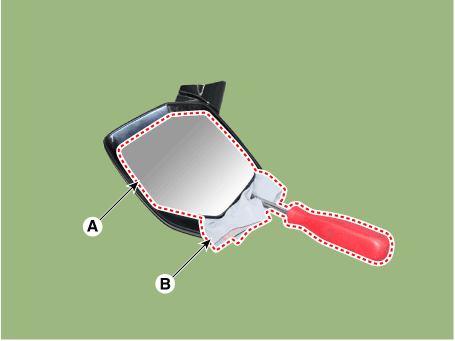

•	Защитите зеркало от извлечения инструмента, обернув его тканью (B).

•	Будьте осторожны, чтобы не повредить зеркало и корпус зеркала во время процесс удаления.

•	Приложите усилие вокруг центра зеркала, потому что для приложения Сила конца зеркала сломает его.

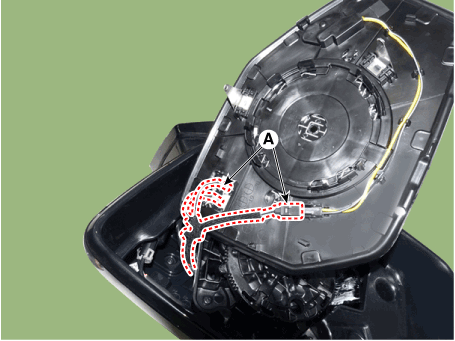

3.	Отсоедините разъемы нагревательных проводов (А) и снимите зеркало.

Монтаж

1.	Установите зеркало после подсоединения разъемов зеркала.

2.	Подсоедините (-) клемму аккумулятора, затем проверьте, нормально ли работает зеркало.

Привод дверного зеркала с электроприводом

Процедуры ремонта Удаление 1. Отсоедините (-) клемму аккумуляторной батареи. 2. С помощью съемника застежек (C) снимите зеркало (A), как показано на рисунке. ниже...
