Hyundai Palisade: Вентилятор / Power Mosfet (DATC)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / воздуходувка / Мощный МОП-транзистор (DATC)

Процедуры ремонта
осмотр
1.
Включите зажигание.
2.
Вручную задействуйте переключатель управления и измерьте напряжение вентилятора. мотор.
3.
Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.

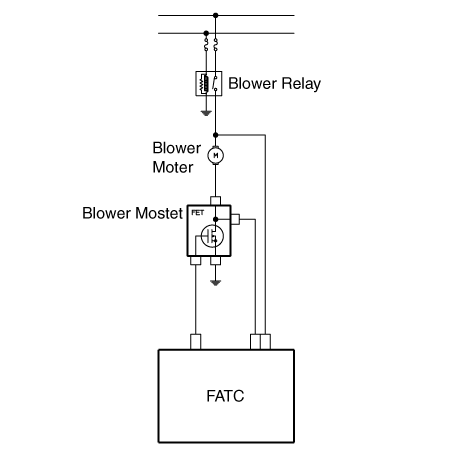

Hyundai Palisade. Repair procedures

Спецификация
Скорость вентилятора
Ручное управление
Автоматическое управление
Кондиционер включен
Кондиционер ВЫКЛ.
Этаж, режим MIX
Не напольный, режим MIX
Этаж, режим MIX
Не напольный, режим MIX
1
4,5 В
3,8 В
4,5 В
3,8 В
~ 4,6 В
2
5,3 В
5В
5,3 В
5В
4,6 ~ 5,5 В
3
6,2 В
6,1 В
6,2 В
6,1 В
5,5 ~ 6,6 В
4
6,9 В
7,3 В
6,9 В
7,3 В
6,6 ~ 7,8 В
5
8,0 В
8,5 В
8,0 В
8,5 В
7,8 ~ 9,0 В
6
9,2 В
9,7 В
9,2 В
9,7 В
9,0 ~ 10,2 В
7
11,0 В
10,9 В
11,0 В
10,9 В
10,2 ~ 12,5 В
8
АККУМУЛЯТОР (В+)

4.
Если измеренное напряжение не соответствует спецификации, замените на заведомо исправный силовой мосфет и проверьте правильность его работы.
5.
Замените силовой МОП-транзистор, если доказано, что есть проблема с это.
Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

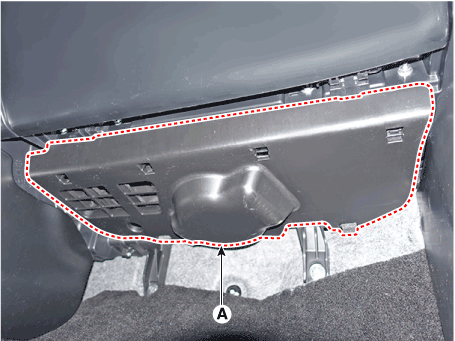

Снимите защитную накладку со стороны пассажира под крышкой (А).

Hyundai Palisade. Repair procedures

3.

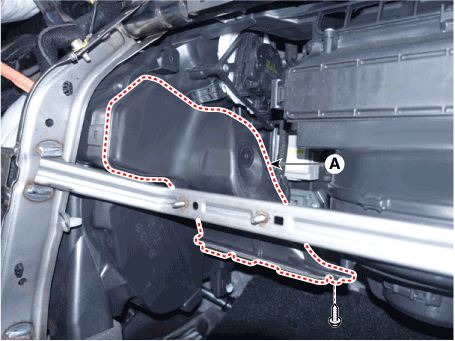

Ослабьте крепежные винты и снимите патрубок пассажирского душа (А).

Hyundai Palisade. Repair procedures

4.

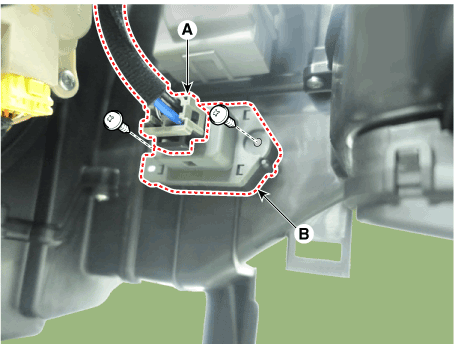

Разъедините разъем (А), ослабьте крепежные винты и снимите силовой МОП-транзистор (В).

Hyundai Palisade. Repair procedures

5.
Установите в порядке, обратном снятию.
