Hyundai Palisade: задняя дверь / защелка задней двери

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Защелка задней двери

Компоненты и расположение компонентов

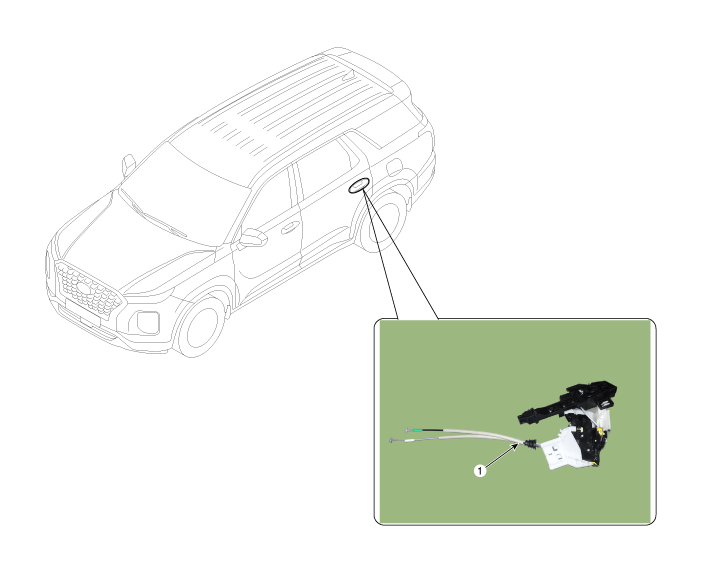

Расположение компонента

Hyundai Palisade. Components and components location

1. Замок задней двери

Процедуры ремонта

Замена

•	Наденьте перчатки, чтобы не поранить руки.

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1.	Снимите модуль задней двери. (См. Задняя дверь — «Модуль задней двери»)

2.	Снимите внутреннюю ручку задней двери (А).

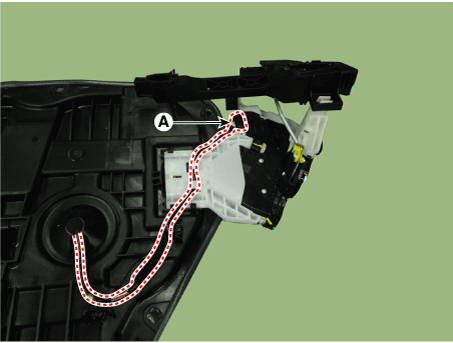

3.	Отделите разъем основания наружной ручки задней двери и жгут проводов. (А).

4.	Нажмите на стопорный штифт и снимите узел защелки задней двери (А).

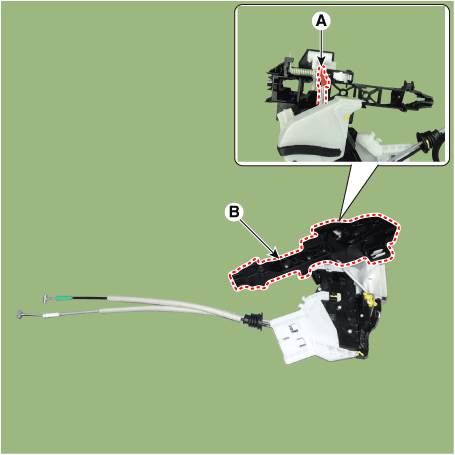

5.	Отделите стержень (А) и снимите основание внешней ручки задней двери (В).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).
