Hyundai Palisade: задняя дверь / модуль задней двери

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Модуль задней двери

Компоненты и расположение компонентов

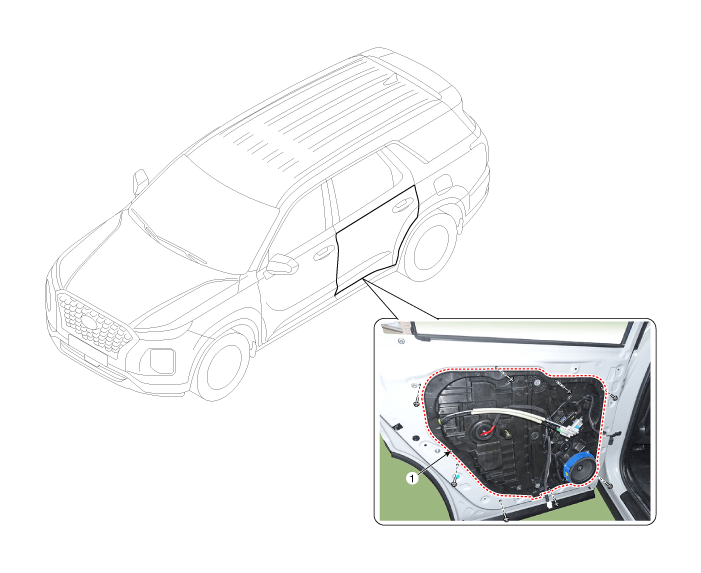

Расположение компонента

Hyundai Palisade. Components and components location

1. Модуль задней двери

Процедуры ремонта

Замена

1.	Снимите стекло задней двери. (См. Задняя дверь — «Окно задней двери»)

2.	Снимите наружную ручку задней двери. (См. Задняя дверь — «Внешняя ручка задней двери»)

3.	Нажмите на стопорный штифт и отсоедините главный разъем (А) задней двери.

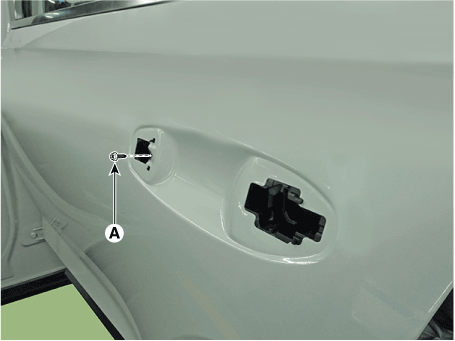

4.	Ослабьте крепежный винт основания боковой ручки задней двери (А).

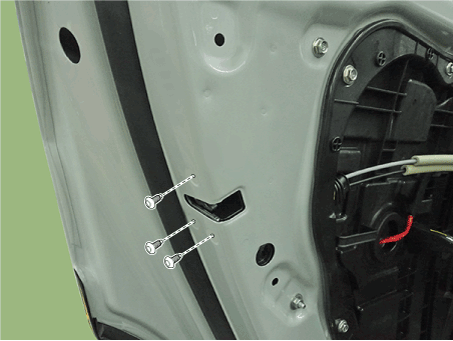

Ослабьте винт крепления защелки задней двери.

Момент затяжки :

7,8–10,8 Н·м (0,8–1,1 кгс·м, 5,8–8,0 фунт-фут)

Hyundai Palisade. Repair procedures

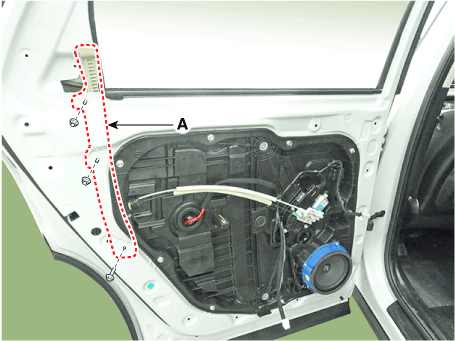

6.	Снимите канал задней двери (А).

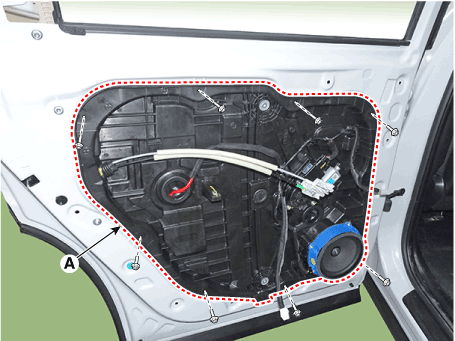

Ослабьте болты крепления и снимите модуль задней двери (А).

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Hyundai Palisade. Repair procedures

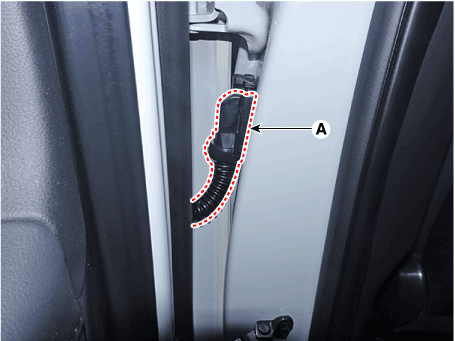

8.	Снимите главную проводку задней двери (А).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъемы подключены правильно и каждый стержень надежно соединен.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.
