Стекло задней двери

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1
   Снимите обивку задней двери. (См. Задняя дверь — «Облицовка задней двери»)
2. 2

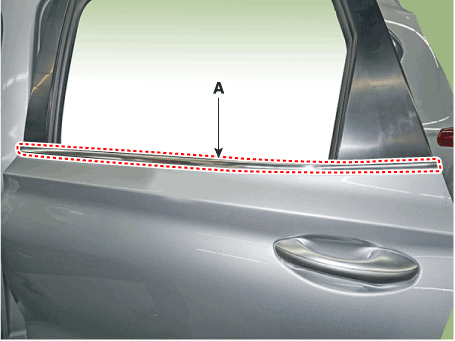

   С помощью съемника отделяем ремень задней двери снаружи от уплотнителя (А).



3. 3

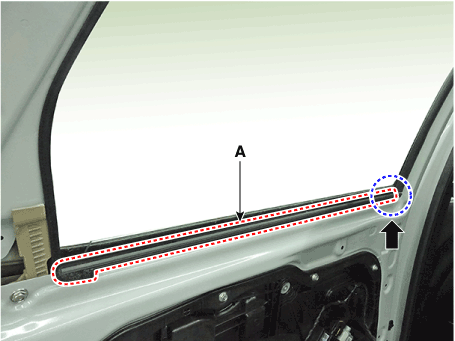

   Снимите ремень задней двери внутри уплотнителя (А).



4. 4

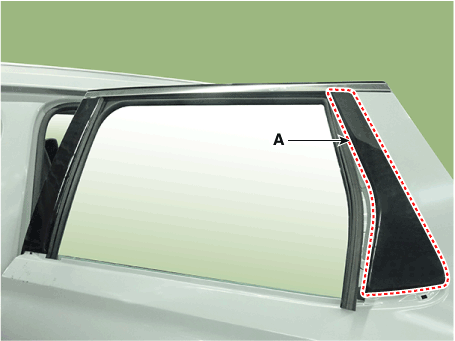

   Используя съемник, снимите треугольный молдинг задней двери (А).



5. 5

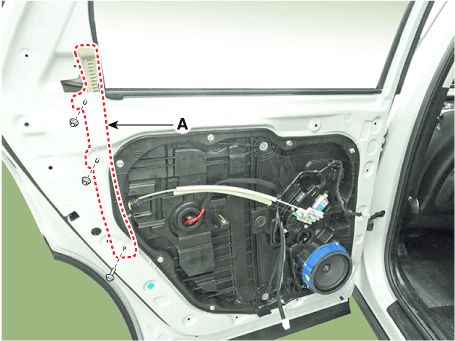

   Слегка отверните болт и гайку крепления канала задней двери. Момент затяжки Гайка: 7,8–11,8 Н·м Болт: 7,8–11,8 Н·м



6. 6

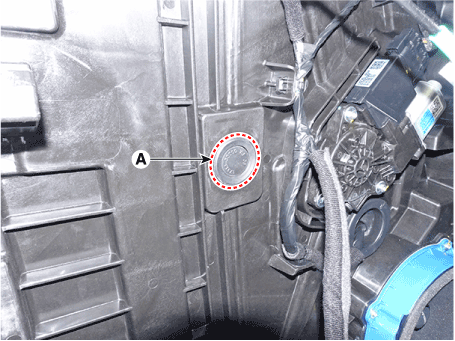

   Снимите отверстие для заглушки (А).



7. 7
   Удерживая переключатель электрического стеклоподъемника, потяните его вниз до тех пор, пока крепление стекла не виден болт на отверстии под пробку.

   Будьте осторожны, чтобы не повредить поверхность стекла.

8. 8

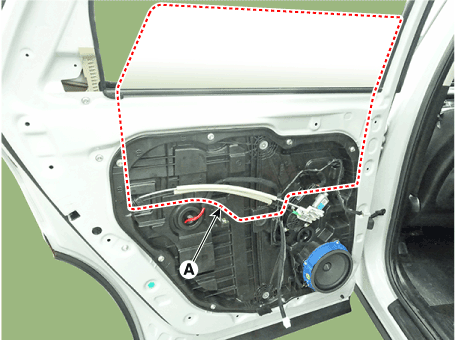

   Ослабьте болт крепления и снимите стекло задней двери. (А) наклонив его в сторону.

   Момент затяжки : 7,8–11,8 Н·м



9. 9
   Для установки выполните процедуру удаления в обратном порядке.

   Убедитесь, что стекло плавно поднимается и опускается. При необходимости отрегулируйте положение стекла. Убедитесь, что дверь правильно запирается и открывается. Замените все поврежденные зажимы (или фиксаторы штифтового типа).
