Задний обогреватель

Компоненты и расположение компонентов

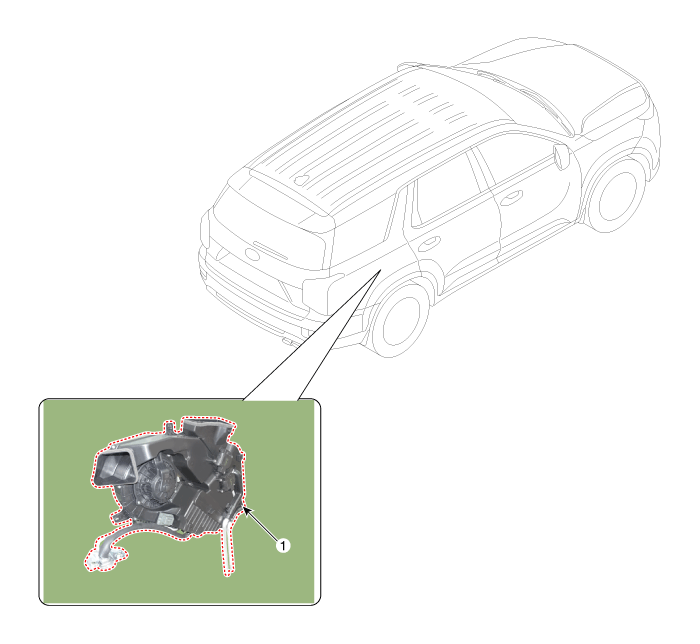

Расположение компонента

Процедуры ремонта

Замена

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Восстановите хладагент с помощью станции восстановления/зарядки.
3. 3
   Снимите боковую обивку багажника [RH] (См. Кузов — «Боковая отделка багажника»)
4. 4
   Снимите защитный кожух заднего колеса [RH]. (См. Кузов — «Защитный кожух заднего колеса»)
5. 5

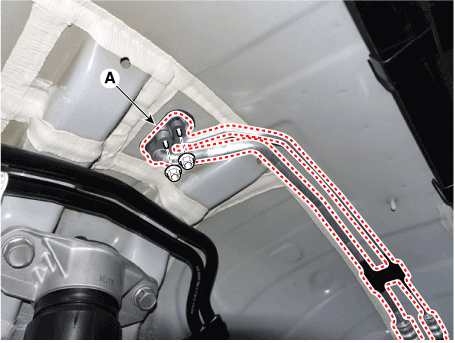

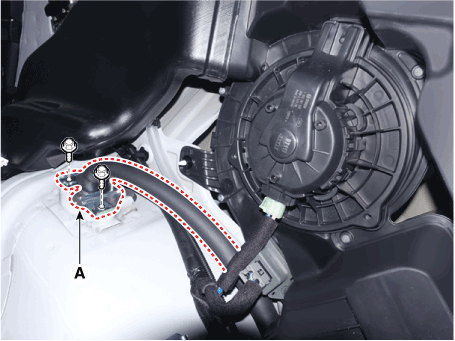

   Ослабьте крепежные гайки и снимите линию охлаждения (А).

   Момент затяжки : 8,8–13,7 Н·м



   Заглушите или закройте линии сразу после отключения их во избежание попадания влаги и пыли.

6. 6

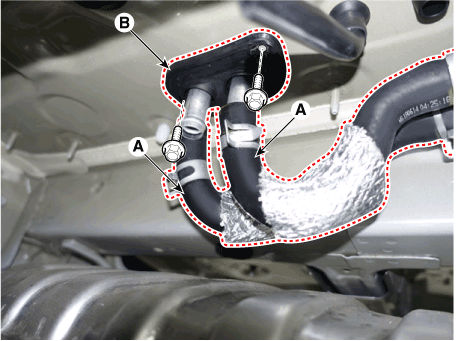

   Нажмите на стопорный штифт и отделите шланг заднего отопителя (А), ослабьте крепежные болты и снимите скобу (B).



   Охлаждающая жидкость течет, когда шланг отсоединен. Очистите воду немедленно, так как это повредит электрические части и покрытия поверхностей.

7. 7

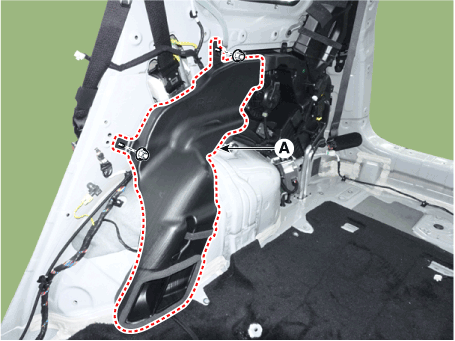

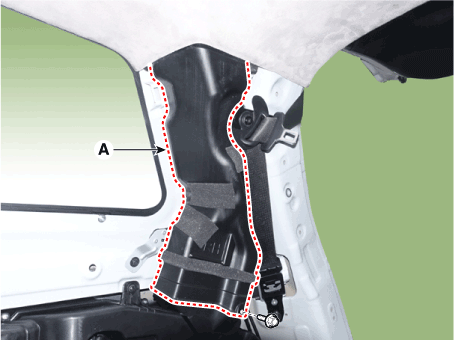

   Ослабьте крепежные гайки, зажимы и снимите задний воздуховод (А).

   Момент затяжки : 8,8–13,7 Н·м

   [Верхний]



   [Ниже]



8. 8
   Ослабьте болты крепления задней трубы испарителя (А).



9. 9

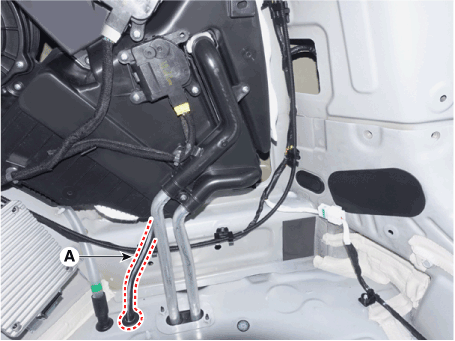

   Снимите сливной шланг (А) с заднего отопителя и кондиционера.



10. 10

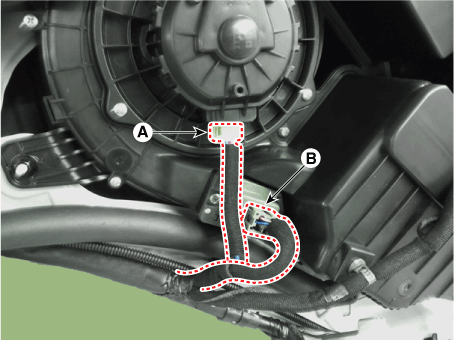

    Нажмите на стопорный штифт и разъедините разъем электродвигателя вентилятора (A) и заднюю часть. разъем силового МОП-транзистора (B).



11. 11

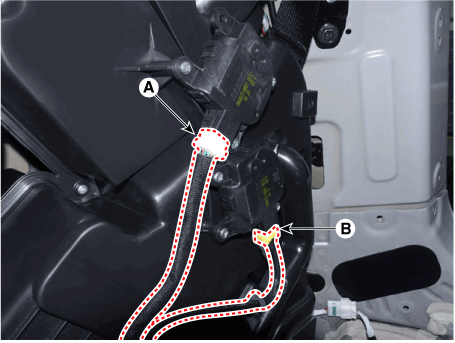

    Нажмите на стопорный штифт и отсоедините разъем привода управления задним режимом. (A) и разъем привода заднего регулятора температуры (B).



12. 12

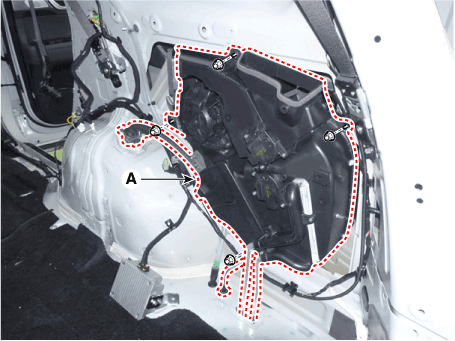

    Ослабьте крепежные гайки, болты и снимите задний отопитель и блок кондиционера. (А).



13. 13
    Установите в порядке, обратном снятию.

    Убедитесь, что разъем подключен правильно. Замените все поврежденные клипсы.
