Процедуры ремонта

Корректирование

1. 1

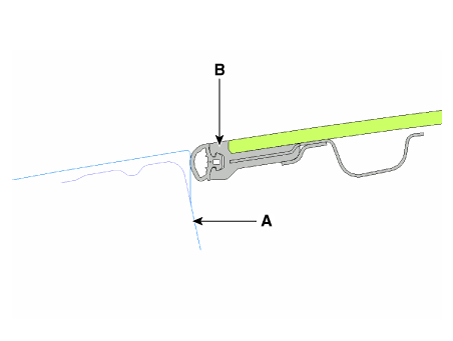

   Проверьте выравнивание уплотнителя переднего стекла (B) и панели крыши. (А) и при необходимости отрегулируйте его. Регулировка выравнивания Стандартное значение [мм (дюймы)] (1) Передний край: 0 мм (0 дюймов) (2) Задний край: 0 мм (0 дюймов)



2. 2

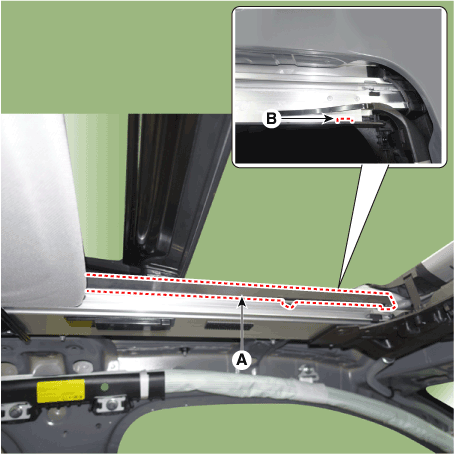

   Сдвиньте крышку механизма (A) в направлении стрелки, чтобы выровнять его с канавкой (B) и снимите его.



3. 3

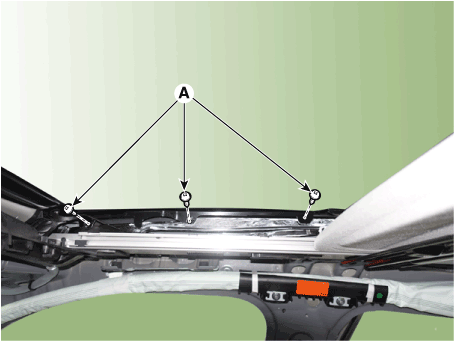

   Отрегулируйте высоту, ослабив винт (А) для регулировки высоты. стекла.

   Отвинтите установленный винт, наклоняя подвижное стекло.



4. 4
   Используйте аварийный режим широкого люка только тогда, когда люк нуждается в открываться или закрываться в случае отказа двигателя.
5. 5

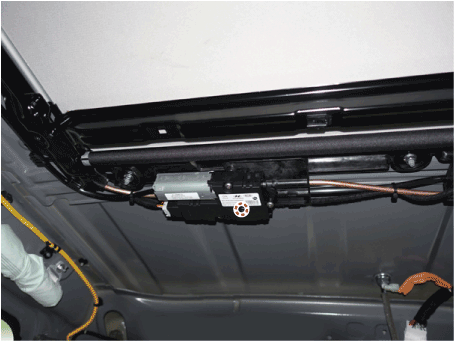

   Используйте шестигранный ключ, чтобы открыть или закрыть широкий люк после снятия отделка крыши. Не прикладывайте чрезмерных усилий при открытии или закрытии широкий люк. [Движущийся стеклянный мотор]

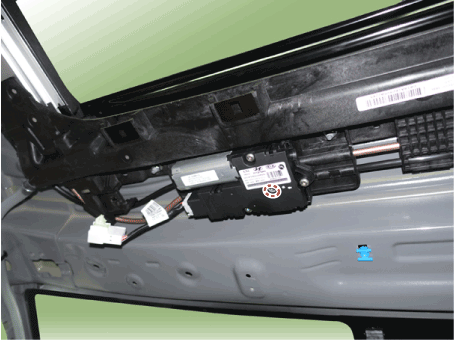

   [Мотор жалюзи]



6. 6
   При необходимости переустановите широкий люк в соответствии с методом сброса. (См. Электрическая система кузова — «Электродвигатель широкого люка»)
