Люк в сборе

Процедуры ремонта

Замена

[Передний]

1. 1
   Снимите обивку крыши в сборе. (См. Обшивка крыши — «Сборка обшивки крыши»)
2. 2
   Снимите переднее стекло люка. (См. Люк на крыше - «Стеклянный люк»)
3. 3

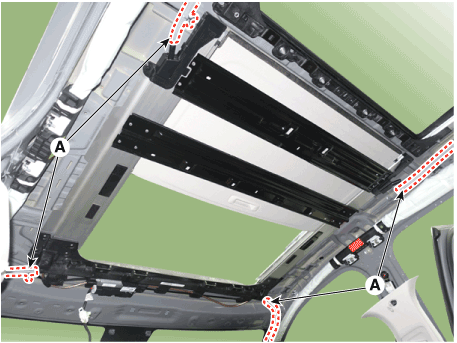

   Нажмите на стопорный штифт и снимите сливной шланг (А).



4. 4

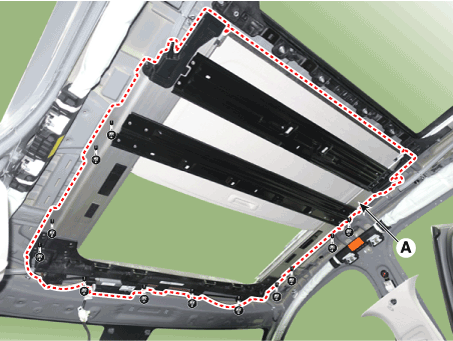

   Ослабьте крепежные гайки и снимите передний люк в сборе (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5
   Установите в порядке, обратном снятию.

   После замены подвижного стекла отрегулируйте выравнивание если нужно.

[Задний]

1. 1
   Снимите обивку крыши в сборе. (См. Обшивка крыши — «Сборка обшивки крыши»)
2. 2

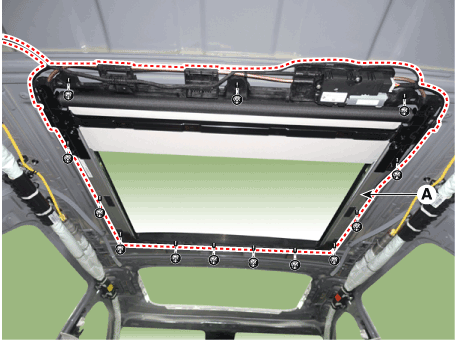

   Ослабьте крепежные гайки и снимите задний люк в сборе (А).

   Момент затяжки : 7,8–11,8 Н·м



3. 3
   Установите в порядке, обратном снятию.
