Hyundai Palisade: Ветровое стекло / Процедуры ремонта

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Лобовое стекло / Процедуры ремонта

Замена
[Удаление]
Hyundai Palisade. Repair procedures
•
Наденьте перчатки, чтобы не поранить руки.
Hyundai Palisade. Repair procedures
•
Используйте чехлы для сидений, чтобы не повредить поверхности.
1.
Снимите боковой молдинг крыши.
(См. Отделка салона — «Боковой молдинг крыши»)
2.
Снимите внутреннее зеркало заднего вида в сборе.
(См. Зеркало - «Внутреннее зеркало заднего вида»)
3.
Снимите облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
4.

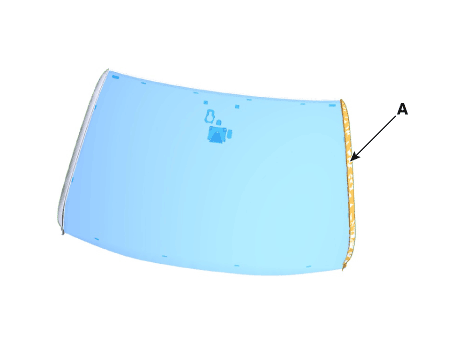

Снимите боковой молдинг ветрового стекла (А).

Hyundai Palisade. Repair procedures

5.
Снимите верхнюю крышку капота.
(См. «Верхняя крышка кожуха»)
6.

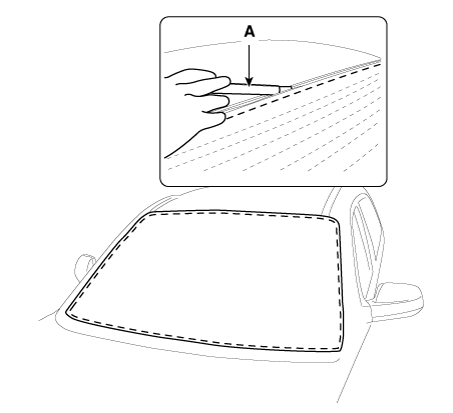

С помощью канцелярского ножа (А) аккуратно снимите молдинг ветрового стекла.
Hyundai Palisade. Repair procedures
•
Используйте резак с лезвием длиной от 20 до 30 см.

Hyundai Palisade. Repair procedures

7.

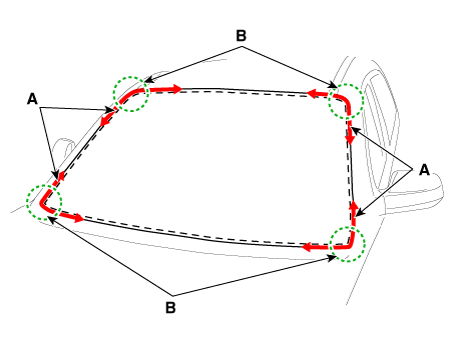

Отрежьте герметик на краю (B), потянув за рояльную струну (A). влево и вправо.
Hyundai Palisade. Repair procedures
•
Наденьте перчатки, чтобы защитить руки.
•
При работе с проводами может возникнуть нагрев.
•
Будьте осторожны, чтобы не обжечь руки.
•
Будьте осторожны, чтобы не отсоединить провод пианино.

Hyundai Palisade. Repair procedures

8.

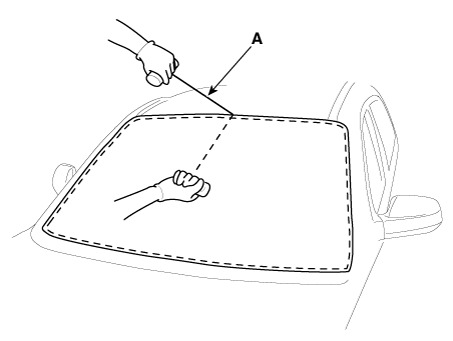

Проденьте рояльную струну (А) через угол ветрового стекла и вставьте проволочные зажимы в оба конца проволоки.

Hyundai Palisade. Repair procedures

9.

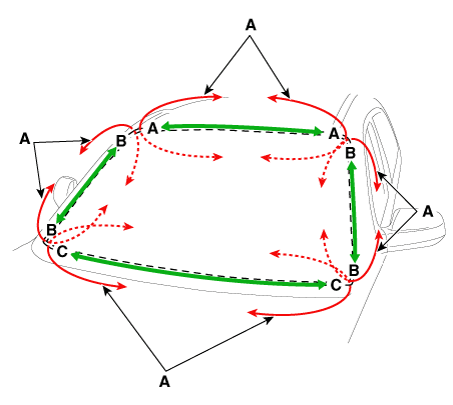

Отрежьте герметик на (A-A), (B-B), (C-C), потянув за рояльную струну. (А) влево и вправо.
Hyundai Palisade. Repair procedures
•
Наденьте перчатки, чтобы защитить руки.
•
При работе с проводами может возникнуть нагрев. Будь осторожен чтобы не обжечь руки.
•
Будьте осторожны, чтобы не отсоединить провод пианино.

Hyundai Palisade. Repair procedures

10.

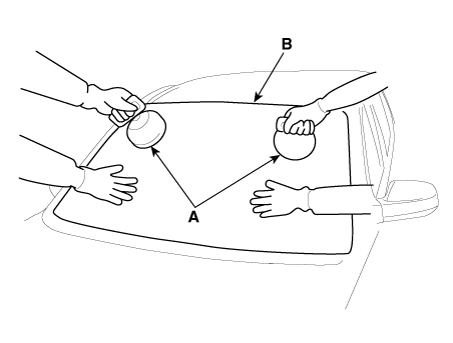

Аккуратно снимите ветровое стекло (В) с помощью держателя стекла (А).

Hyundai Palisade. Repair procedures

11.

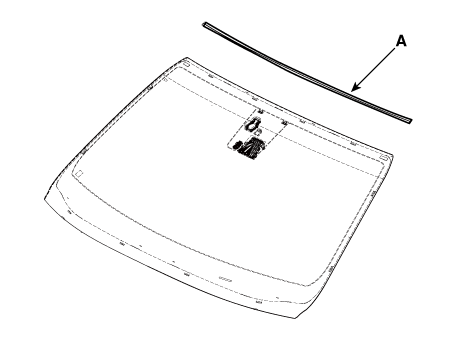

Снимите верхний молдинг ветрового стекла (А).

Hyundai Palisade. Repair procedures

[Монтаж]
1.
Нанесите грунтовку для стекла на верхнюю часть ветрового стекла и прикрепите верхний молдинг лобового стекла.
2.
Используя нож, соскребите остатки герметика вокруг панели кузова, оставляя герметик толщиной около 2 мм (0,0079 дюйма) на склеиваемой поверхности. При установке новое лобовое стекло, сделайте установочные метки на лобовом стекле и тело.
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить окрашенную поверхность тело.
Hyundai Palisade. Repair procedures
•
Если поверхность повреждена, нанесите краску или ингибитор ржавчины. для поддержания.
3.

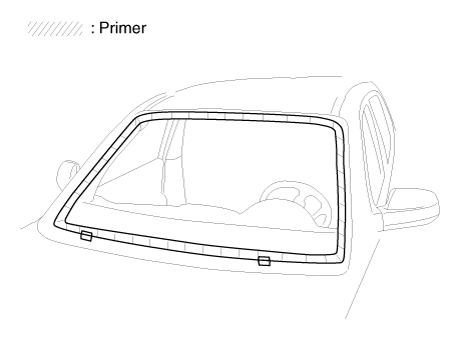

Нанесите грунтовку для кузова на склеиваемую поверхность панели кузова.
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не коснуться поверхности, покрытой грунтовки, потому что прикосновение к ней может привести к протечкам воды после установка лобового стекла.
•
Не наносите грунтовку для кузова на стекло.
•
Удалите любые посторонние материалы с грунтовочного покрытия. поверхность.

Hyundai Palisade. Repair procedures

4.

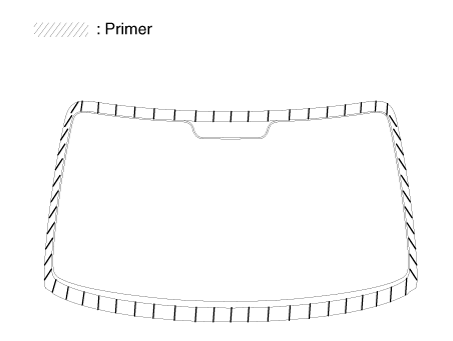

Нанесите грунтовку для стекла на внешний край ветрового стекла.
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не коснуться поверхности, покрытой грунтовки, потому что прикосновение к ней может привести к протечкам воды после установка лобового стекла.
•
Не наносите грунтовку для кузова на стекло.
•
Удалите любые посторонние материалы с грунтовочного покрытия. поверхность.
•
Нанесите герметик в течение 5 минут после нанесения грунтовки.

Hyundai Palisade. Repair procedures

5.

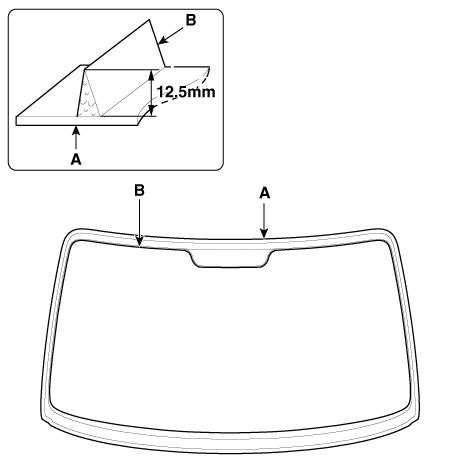

Нанесите полоску герметика (B) вокруг ветрового стекла (A).

Hyundai Palisade. Repair procedures

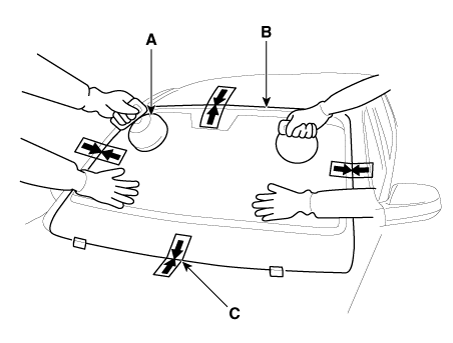

6.
С помощью держателя стекла (А) отрегулируйте ветровое стекло (В) по размеру. установочные метки (C) на кузове и слегка нажмите на ветровое стекло чтобы края полностью сели на склеиваемую поверхность корпуса.

Hyundai Palisade. Repair procedures

7.
Установите боковой молдинг ветрового стекла (А).

Hyundai Palisade. Repair procedures

8.
Установите верхнюю крышку капота.
(См. «Верхняя крышка кожуха»)
9.
Установите боковой молдинг крыши.
(См. Отделка салона — «Боковой молдинг крыши»)
10.
Проведите тест на утечку.
Hyundai Palisade. Repair procedures
•
Не распыляйте воду под высоким давлением непосредственно на суставная зона.
•
Если управление автомобилем неизбежно, двигайтесь на низкой скорости не менее 8 часов.
•
Посоветуйте водителю избегать агрессивного вождения или вождения по плохим дорогам в течение 2-3 дней после установки лобового стекла стекло.
11.
Установите внутреннее зеркало заднего вида в сборе.
(См. Зеркало - «Внутреннее зеркало заднего вида»)
12.
Установить облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
