Принципиальные диаграммы

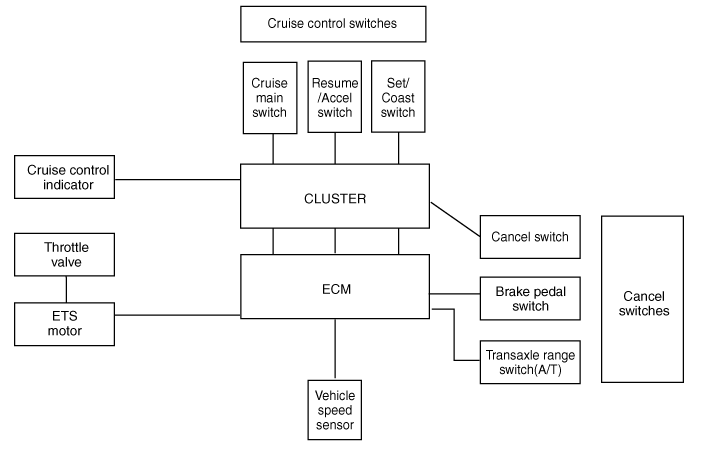

Блок-схема системы

Составные части и схема функций

Составная часть		Функция
Датчик скорости автомобиля, модуль управления ESP/ABS		Преобразует скорость автомобиля в пульс.
ЕСМ		Получает сигналы от датчиков и переключателей управления.
Индикатор круиз-контроля		Загорается, когда главный переключатель CRUISE включен (встроен в кластер)
Переключатели круиз-контроля	КРУИЗ переключатель	Переключатель питания автоматического регулирования скорости.
	Переключатель возобновления/ускорения (RES +)	Управляет функциями автоматического управления скоростью с помощью переключателя возобновления/ускорения (Set/Coast). выключатель)
	Переключатель установки/выбега (RES -)
Отменить переключатели	Отменить переключатель	Посылает сигналы отмены в ECM.
	Переключатель педали тормоза
	Переключатель диапазонов коробки передач (A/T)
ЭТК Мотор		Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.

* Двигатель ETC: двигатель с электронным управлением дроссельной заслонкой
