Hyundai Palisade: система круиз-контроля (CC) / переключатель круиз-контроля (CC)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Усовершенствованная система помощи водителю (ADAS) / Система круиз-контроля (СС) / Переключатель круиз-контроля (CC)

Компоненты и расположение компонентов

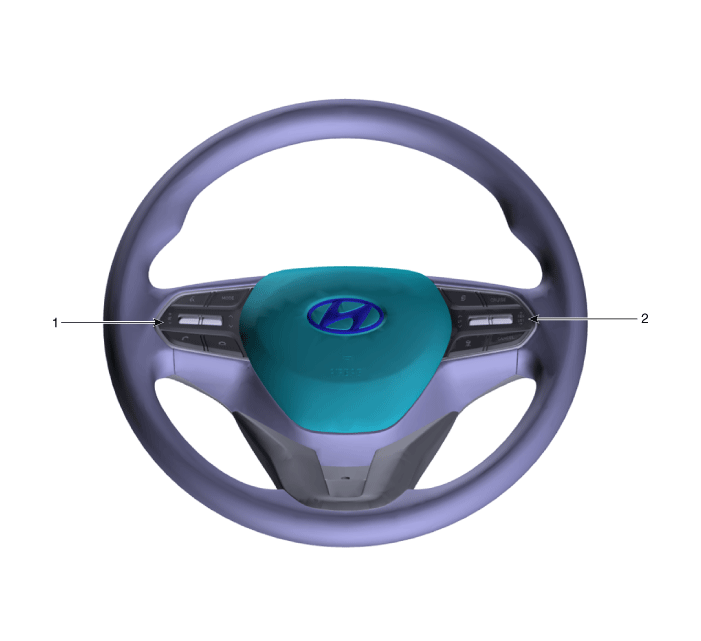

Компоненты

Hyundai Palisade. Components and components location

1. Переключатель дистанционного управления (переключатель звука)

2. Переключатель дистанционного управления (Круиз переключатель управления)

Принципиальные диаграммы

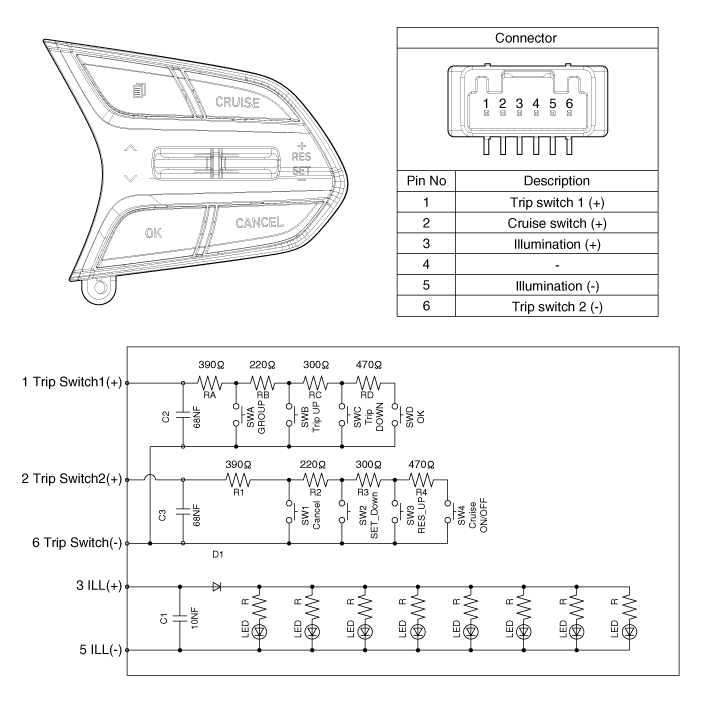

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

3.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)

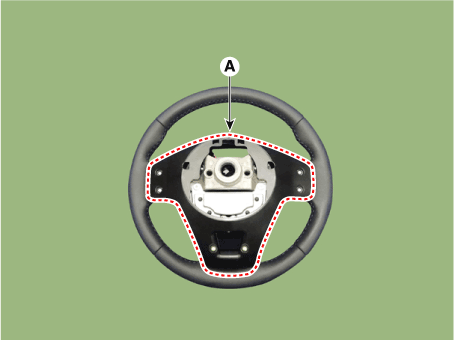

4.	Снимите заднюю крышку рулевого управления (А) после ослабления винтов.

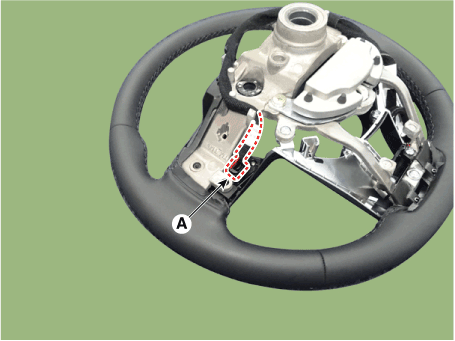

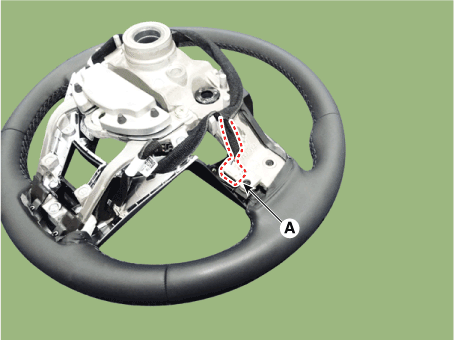

5.	Отсоедините разъем переключателя дистанционного управления (А).

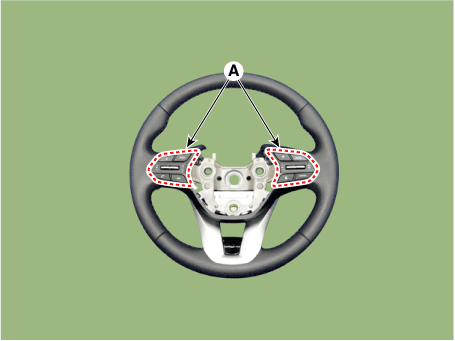

6.	Снимите переключатели дистанционного управления (А) после ослабления винтов.

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

[Измерение сопротивления]

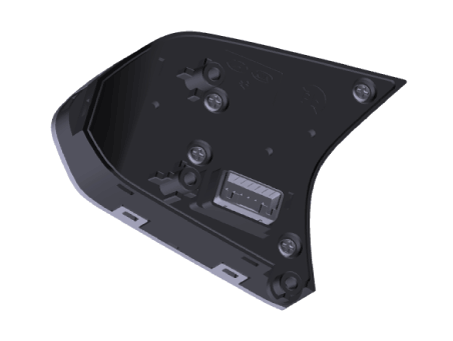

1.	Отсоедините разъем переключателя круиз-контроля от переключателя управления.

Измерьте сопротивление между контактами на переключателе управления, когда каждый переключатель функций включен. (переключатель нажат)

Функциональный переключатель	Терминал	Сопротивление [± 3%]
ОТМЕНА	2 - 6	390 Ом
НАБОР-	2 - 6	610 Ом
РЕС+	2 - 6	910 Ом
КРУИЗ	2 - 6	1,38 кОм

3.	Если не соответствует спецификации, замените переключатель.

Поиск неисправностей

Таблицы симптомов неисправностей Симптом неисправности 1 Симптом неисправности 2 Симптом неисправности Вероятная причина Средство Заданная скорость автомобиля сильно меняется вверх или вниз «Помпаж» (повторяющееся попеременное ускорение и торможение) возникает после параметр Неисправность цепи датчика скорости автомобиля Отремонтируйте систему датчика скорости автомобиля или замените деталь Неисправность блока управления двигателем Проверьте входные и выходные сигналы на ECM. Симптом неисправности 3 Симптом неисправности Вероятная причина Средство Система CC не отключается при нажатии педали тормоза Повреждена или отсоединена проводка выключателя педали тормоза Отремонтировать жгут или заменить датчик педали тормоза. Неисправность сигналов ECM Проверьте входные и выходные сигналы на ECM. Симптом неисправности 4 Симптом неисправности Вероятная причина Средство Система CC не отключается при переводе рычага переключения передач в положение «N». (Однако отменяется при нажатии педали тормоза) Повреждена или отсоединена проводка входной цепи выключателя блокировки. Отремонтируйте жгут или отремонтируйте или замените выключатель блокировки. Неправильная регулировка переключателя блокировки Неисправность сигналов ECM Проверьте входные и выходные сигналы на ECM. Симптом неисправности 5 Симптом неисправности Вероятная причина Средство Невозможно замедлить (движение по инерции) с помощью переключателя «SET/–». Временное повреждение или отсоединение проводки входной цепи переключателя «SET/–» Отремонтировать жгут или заменить переключатель «SET/–». Неисправность сигналов ECM Проверьте входные и выходные сигналы на ECM. Симптом неисправности 6 Симптом неисправности Вероятная причина Средство Невозможно ускорить или возобновить скорость с помощью переключателя «RES/+». Повреждена или отсоединена проводка, или короткое замыкание, или вход переключателя «RES/+» схема Отремонтируйте жгут или замените переключатель «RES/+». Неисправность сигналов ECM Проверьте входные и выходные сигналы на ECM. Симптом неисправности 7 Симптом неисправности Вероятная причина Средство Систему CC можно настроить во время движения со скоростью менее 40 км/ч. (25 миль в час), или на этой скорости нет автоматической отмены Неисправность цепи датчика скорости автомобиля Отремонтируйте систему датчика скорости автомобиля или замените деталь Неисправность сигналов ECM Проверьте входные и выходные сигналы на ECM. Симптом неисправности 8 Симптом неисправности Вероятная причина Средство Контрольная лампа главного выключателя круиза не загорается (но система CC нормально) Повреждена или отсоединена лампочка контрольной лампы главного выключателя круиза Отремонтируйте жгут или замените деталь...
