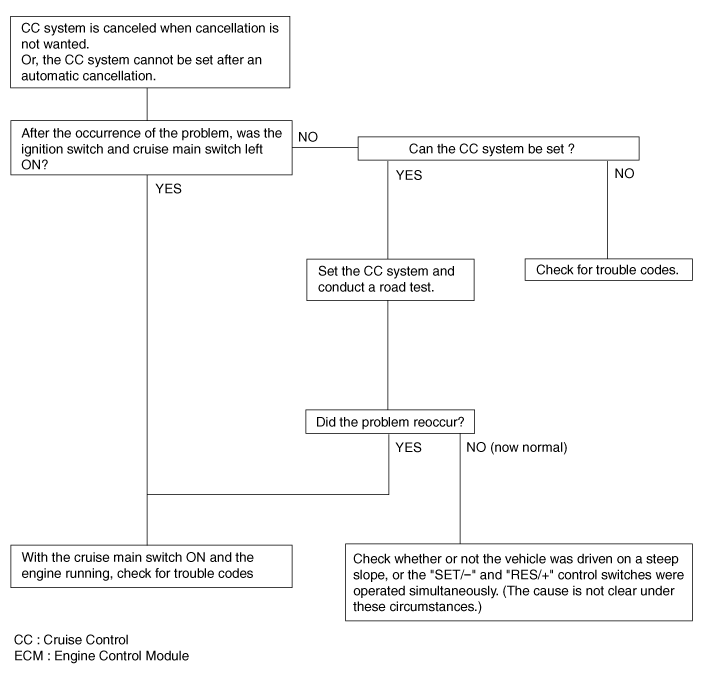

Hyundai Palisade: Система круиз-контроля (CC) / Устранение неполадок
|
Таблицы симптомов неисправностей
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Заданная скорость автомобиля сильно меняется вверх или вниз
«Помпаж» (повторяющееся попеременное ускорение и торможение) возникает после
параметр
|
Неисправность цепи датчика скорости автомобиля
|
Отремонтируйте систему датчика скорости автомобиля или замените деталь
|
Неисправность блока управления двигателем
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Система CC не отключается при нажатии педали тормоза
|
Повреждена или отсоединена проводка выключателя педали тормоза
|
Отремонтировать жгут или заменить датчик педали тормоза.
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Система CC не отключается при переводе рычага переключения передач в положение «N».
(Однако отменяется при нажатии педали тормоза)
|
Повреждена или отсоединена проводка входной цепи выключателя блокировки.
|
Отремонтируйте жгут или отремонтируйте или замените выключатель блокировки.
|
Неправильная регулировка переключателя блокировки
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Невозможно замедлить (движение по инерции) с помощью переключателя «SET/–».
|
Временное повреждение или отсоединение проводки входной цепи переключателя «SET/–»
|
Отремонтировать жгут или заменить переключатель «SET/–».
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Невозможно ускорить или возобновить скорость с помощью переключателя «RES/+».
|
Повреждена или отсоединена проводка, или короткое замыкание, или вход переключателя «RES/+»
схема
|
Отремонтируйте жгут или замените переключатель «RES/+».
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Систему CC можно настроить во время движения со скоростью менее 40 км/ч.
(25 миль в час), или на этой скорости нет автоматической отмены
|
Неисправность цепи датчика скорости автомобиля
|
Отремонтируйте систему датчика скорости автомобиля или замените деталь
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
Контрольная лампа главного выключателя круиза не загорается (но система CC
нормально)
|
Повреждена или отсоединена лампочка контрольной лампы главного выключателя круиза
|
Отремонтируйте жгут или замените деталь.
|
Жгут поврежден или отсоединен
|
Блок-схема системы
Составные части и схема функций
Составная часть
Функция
Датчик скорости автомобиля, модуль управления ESP/ABS
Преобразует скорость автомобиля в пульс...
Компоненты и расположение компонентов
Компоненты
1. Переключатель дистанционного управления (аудио
переключатель)
2. Переключатель дистанционного управления (Круиз
переключатель управления)
Принципиальные диаграммы
Принципиальная электрическая схема
Процедуры ремонта
Удаление
1...
