Тормозная система
Принципиальные диаграммы
Место в руководстве: Тормозная система
~1мин чтения

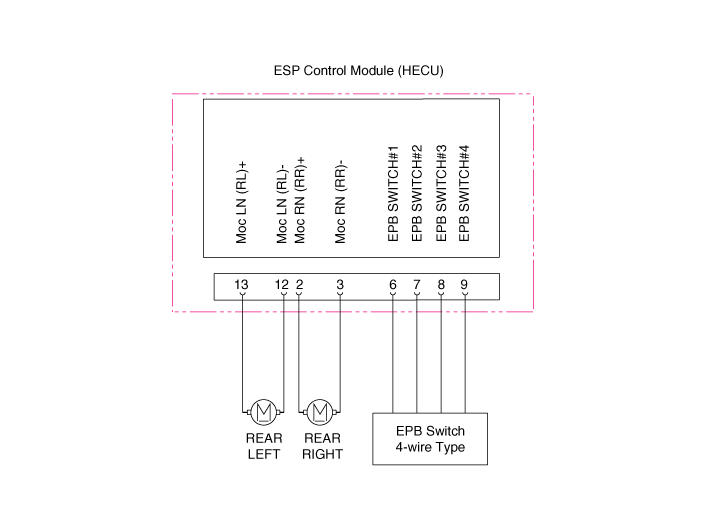

Принципиальная электрическая схема

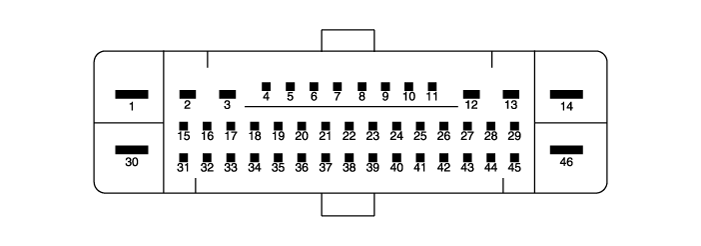

Терминал Функция
| Пин № | Функция | Пин № | Функция |
| 6 | Сигнал электрического стояночного тормоза 1 | 2 | Мощность заднего правого электродвигателя EPB |
| 7 | Сигнал электрического стояночного тормоза 2 | 3 | Масса заднего правого электродвигателя EPB |
| 8 | Сигнал электрического стояночного тормоза 3 | 12 | Масса заднего левого электродвигателя EPB |
| 9 | Сигнал электрического стояночного тормоза 4 | 13 | Мощность двигателя заднего левого EPB |
