Hyundai Palisade: Панорамный люк на крыше / Принципиальные схемы

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Панорамный люк / Принципиальные схемы

Принципиальная электрическая схема

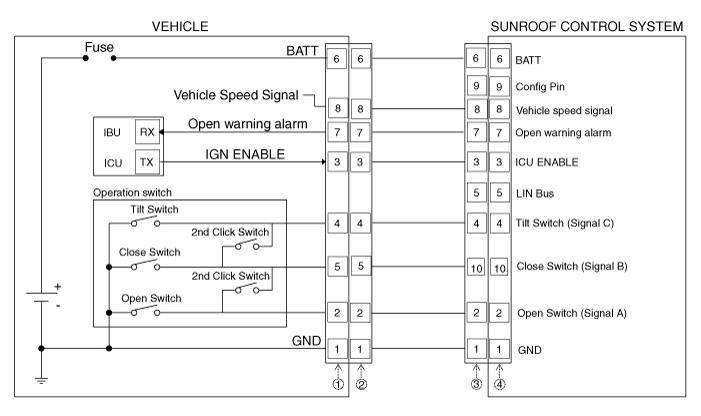

Люк на крыше

Hyundai Palisade. Schematic diagrams

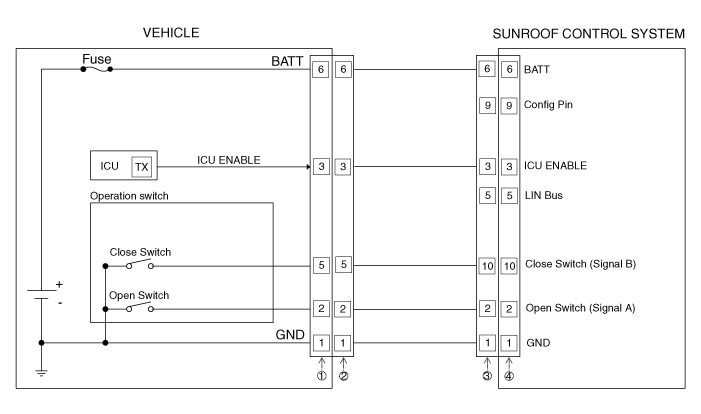

Рулонные шторы

Hyundai Palisade. Schematic diagrams

Информация о выводах разъема

Люк на крыше

Нет	Разъем жгута проводов	Панорама мотор
Нет
1	Земля	Земля
2	Открытый переключатель	Открытый переключатель (SIG A)
3	Включение интенсивной терапии	Включение интенсивной терапии
4	Переключатель наклона вверх	Переключатель наклона вверх
5	Закрыть переключатель	ЛИН автобус
6	Батарея (+)	Батарея (+)
7	Открытый переключатель сигнализации	Открытый переключатель сигнализации
8	Скорость автомобиля	Скорость автомобиля
9	-	Пин-код конфигурации
10	-	Закрыть выключатель (SIG B)

Рулонные шторы

Нет	Разъем жгута проводов	Панорама мотор
Нет
1	Земля	Земля
2	Открытый переключатель	Открытый переключатель (SIG A)
3	Включение интенсивной терапии	Включение интенсивной терапии
4	-	-
5	Закрыть переключатель	ЛИН автобус
6	Батарея (+)	Батарея (+)
7	-	-
8	-	-
9	-	Пин-код конфигурации
10	-	Закрыть выключатель (SIG B)

Компоненты и расположение компонентов

Расположение компонента 1. Панорамный люк 2. Переключатель панорамного люка 3. Мотор и контроллер панорамного люка 4...

Переключатель панорамного люка

Процедуры ремонта осмотр 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Откройте крышку футляра для солнцезащитных очков с потолочной консоли, затем выверните винты. (2 шт.)...
