Подогрев сиденья (вентиляция воздуха)

Компоненты и расположение компонентов

Компоненты

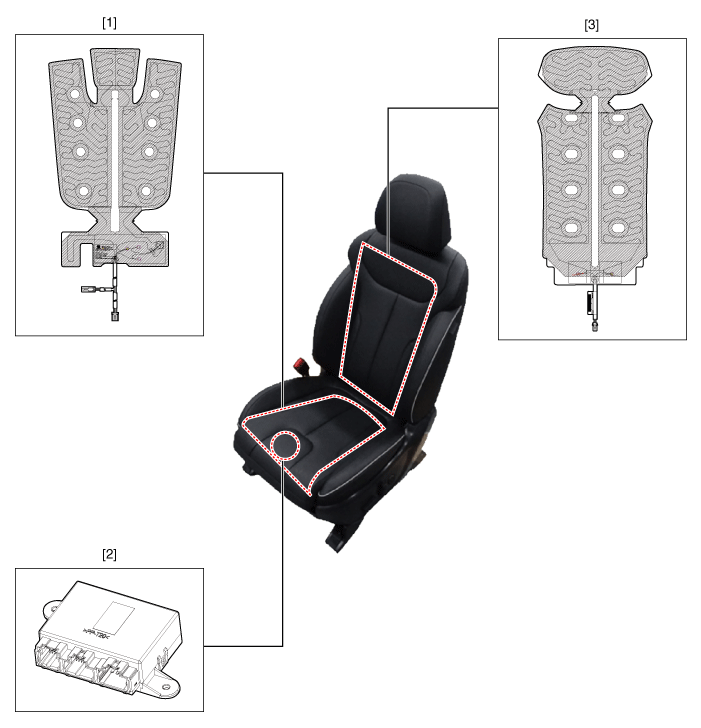

Подогрев сиденья водителя/пассажира

1. Подогрев подушки сиденья 2. Блок обогрева сиденья (только для пассажира)

3. Подогрев спинки сиденья

Подогрев сидений второго ряда

1. Блок обогрева сиденья (пассажирское только) 2. Подогрев подушки сиденья

3. Подогрев спинки сиденья

Принципиальные диаграммы

Принципиальная электрическая схема

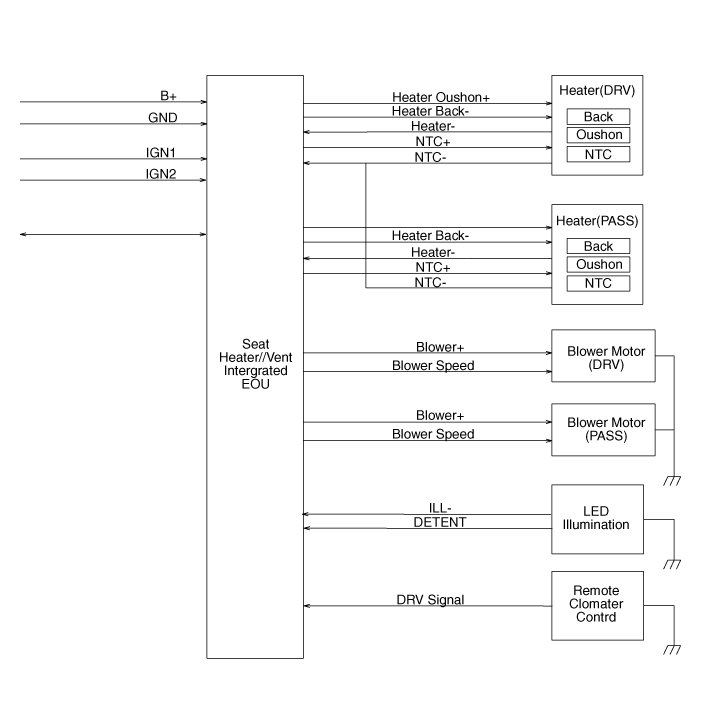

Подогрев сиденья водителя/пассажира

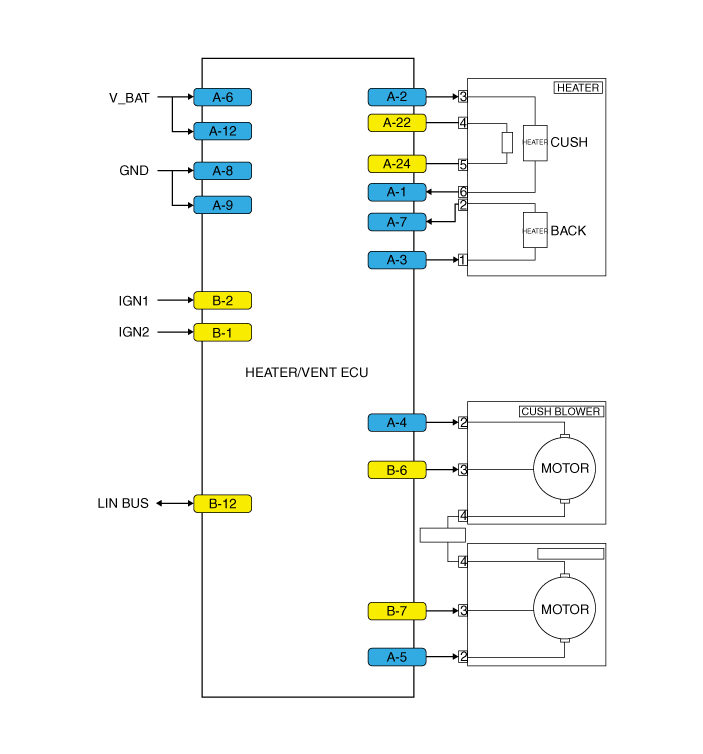

Подогрев сидений второго ряда

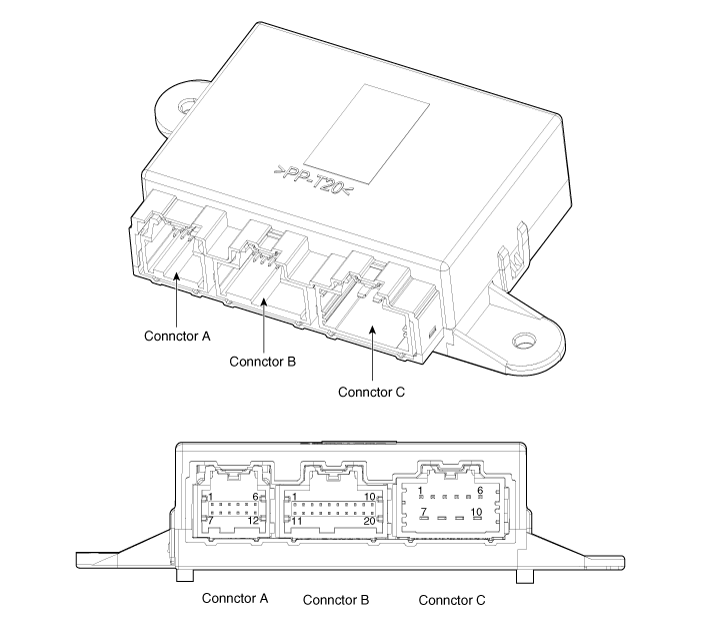

[Блок управления вентиляцией сиденья (обогрев сиденья водителя/пассажира)]

Нет	Соединитель А	Соединитель Б	Соединитель С
1	-	-	Подогрев водительской подушки
2	-	-	Обогрев спинки водителя
3	-	-	Вспомогательный обогрев подушки
4	ЗАДЕРЖКА	-	Вспомогательный обогреватель спины
5	Освещение	-	Драйвер вентилятора
6	ШИМ-управление вентиляцией водителя	ЛИН	Вспомогательный вентилятор
7	Вспомогательная мощность нагревателя	-	Батарея (+)
8	Мощность нагревателя водителя	-	Обогреватель водителя (-)
9	-	-	Земля
10	-	IGN 1	Вспомогательный отопитель (-)
11	-	-
12	-	-
13		-
14		-
15		-
16		-
17		НТК (-)
18		Ассистент НТК (+)
19		Драйвер NTC (+)
20		ИГН 2

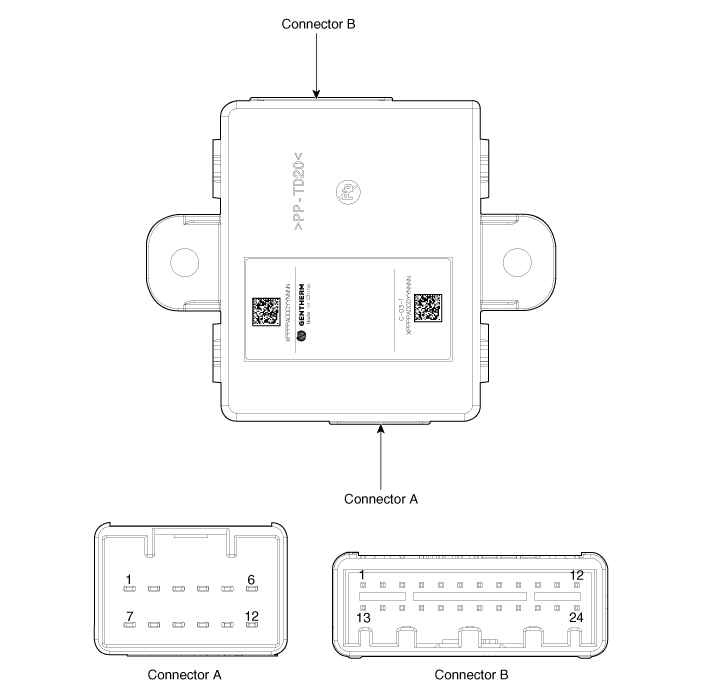

[Блок управления сиденьем с вентиляцией 2-й линии

Нет	Соединитель А	Соединитель Б
1	Нагреватель (-)	Блок вентиляции отопителя IGN 2
2	Мощность нагревателя подушки	Вентиляционный блок отопителя IGN 1
3	Мощность обогрева спинки сиденья	-
4	Мощность вентилятора подушки	-
5	Мощность вентилятора спинки сиденья	-
6	Мощность вентиляции отопителя	Подушка воздуходувки ВСП
7	Нагреватель (-)	Вентилятор спинки сиденья ВСП
8	Масса вентиляционного отверстия отопителя	-
9	Масса вентиляционного отверстия отопителя	-
10	-	-
11	-	-
12	Вентиляция отопителя Мощность	ЛИН
13		-
14		-
15		-
16		-
17		-
18		-
19		-
20		-
21		-
22		НТК (+)
23		-
24		НТК (-)

Процедуры ремонта

осмотр

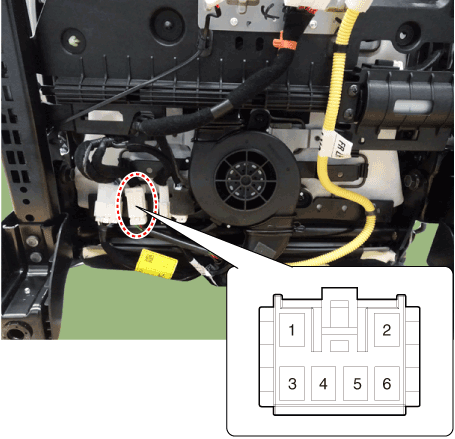

Переднее сиденье

1. 1
   Проверьте непрерывность и измерьте сопротивление между клеммами.



   Нет	Описание	Нет	Описание
   1	НТК (+)	4	Подогреватель (+)
   2	-	5	Задний обогреватель (+)
   3	НТК (-)	6	Земля




   Водитель / Пассажир	Датчик NTC (± 5%)
   Высокий	1,693 кОм
   Середина	2,802 кОм
   Низкий	5,922 кОм

2. 2
   Включите обогреватель сиденья после подсоединения разъема, а затем проверьте термостат путем измерения температуры поверхности сиденья.

   Водитель / Пассажир	Ткань (± 2%)	Кожа (± 2%)
   Высокий	42 / 50°С	42 / 50°С
   Середина	39 / 45°С	39 / 45°С
   Низкий	36 / 40°С	36 / 40°С

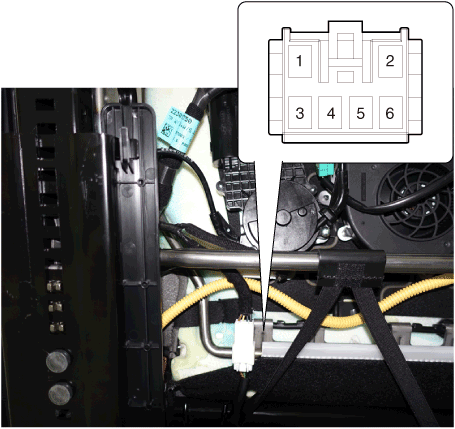

3. 3
   Проверьте непрерывность и измерьте сопротивление между клеммами.



   Нет	Описание	Нет	Описание
   1	-	4	НТК (+)
   2	-	5	НТК (-)
   3	Мощность нагревателя	6	Земля




   Водитель / Пассажир	Датчик NTC (± 5%)
   Высокий	1,204 кОм
   Середина	3,213 кОм
   Низкий	6,472 кОм

2-я линия места
